ZGR PCS GRID
Recomendaciones de la ubicación:

La ubicación debe favorecer la entrada de aire fresco y la salida del aire caliente, para facilitar en lo posible la
convección natural de la instalación.

Para asegurar una correcta renovación del aire, en la caseta debe existir un elemento de ventilación forzada
que asegure una circulación mínima de aire de 2000m

El ZGR PCS GRID dispone de un contacto libre de potencial para el control de un ventilador externo para
asegurar la circulación de aire.

Proteger los sistemas electrónicos de la incidencia del calor del Sol.

Mantener las distancias recomendadas del sistema con respecto al resto de la instalación.
Los anclajes necesarios en función de modelo de ZGR PCS GRID escogido vienen detallado en las siguientes
figuras (Fig. 6-3):
6.3 Instalación eléctrica
6.3.1 Cuadros de acometida y de distribución de cargas
La instalación y el cableado deben realizarse de acuerdo con las leyes/regulaciones eléctricas locales y las
siguientes instrucciones deben ser realizadas por personal profesional autorizado.
El equipo se suministra con bornes de conexión AC y DC así como de una toma de tierra (Fig. 6-4):

La conexión AC está accesible en el frontal inferior izquierdo.

La conexión DC (Batería) para los modelos de 300k está accesible desde la parte inferior del frontal.

La conexión de tierra es sobre una pletina de tierra junto a la conexión AC y otra junto a la conexión DC.
Manual de operaciones
3 /hora por cada inversor bidireccional de 300kW

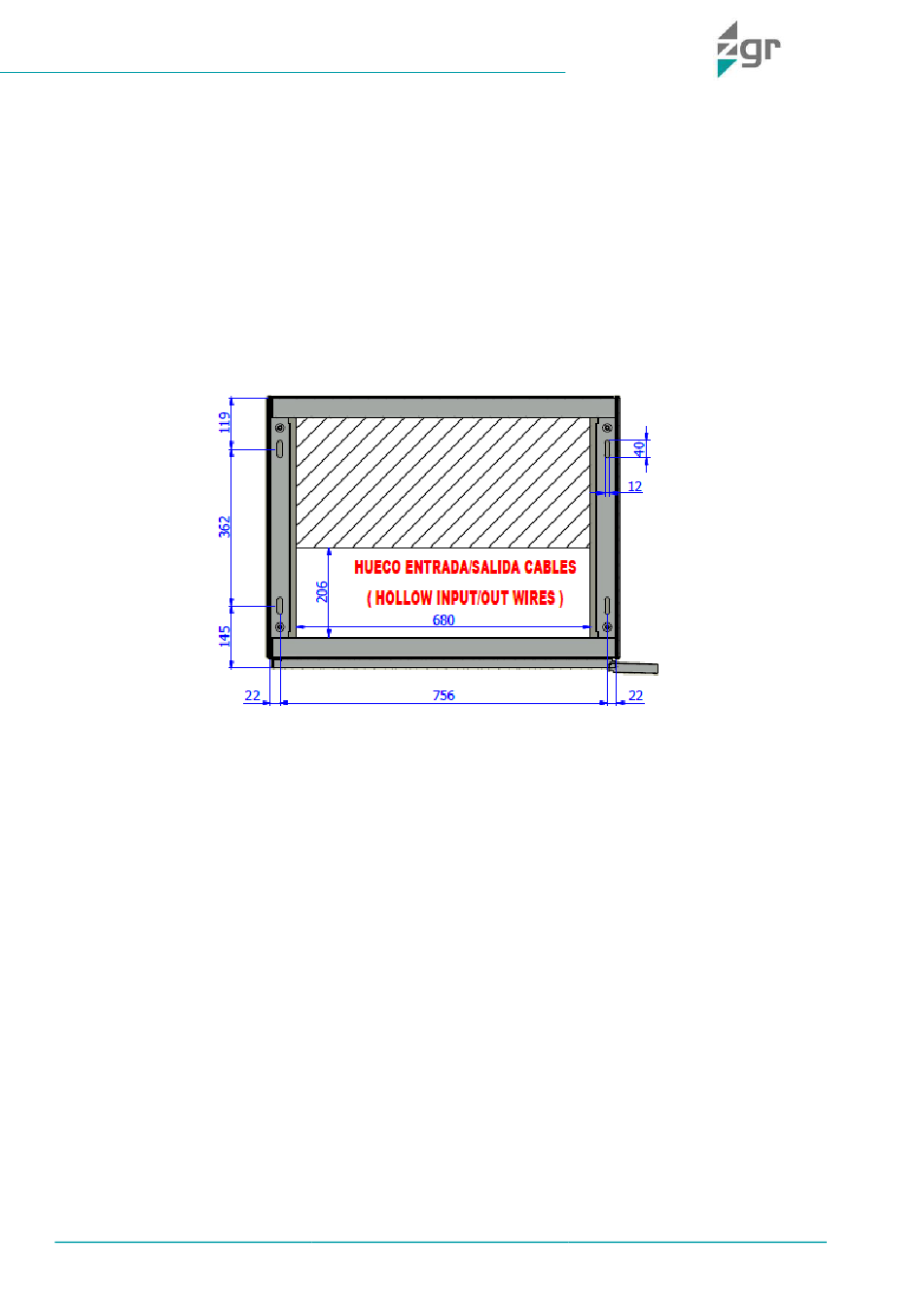

Fig. 6-3 Anclaje del ZGR PCS GRID 300
