La inyección de P y Q es equilibrada entre las 3 fases. El funcionamiento de este modo de control se puede
observar en la Fig. 4-2:
Mientras la tensión se mantenga en los límites, el almacenamiento no realizará ningún control.
Alcanzado el límite de tensión máximo de consigna, el almacenamiento consumirá potencia activa y
potencia reactiva (P(-) y Q(-)) repartida según la consigna y con la pendiente del ajuste (Pmin Vmin y
Qmin Vmin).
Alcanzado el límite de tensión mínimo (Vqvmin), el almacenamiento inyectará potencia activa y potencia
reactiva (P(+) y Q(+) ) repartida según la consigna y con la pendiente del ajuste (Pmax Vmax y Qmax
Vmax).
Ejemplo:
Al disminuir la tensión por debajo de 221 V, la batería inyectará potencia activa y reactiva según las
o
pendientes indicadas en la Fig. 4-2 siendo los valores máximos de P y Q, 200 kW o 100 kVAr,
respectivamente.
Al aumentar la tensión por encima de 239 V, la batería consumirá potencia activa y reactiva según las
o
pendientes indicadas en la Fig. 4-2 siendo los valores máximos de P y Q,
respectivamente.
4.4.4
Modo 3: Control de frecuencia
El almacenamiento consumirá o generará potencia activa para mantener la consigna de frec uencia (Fig. 4-3).
Mientras la frecuencia se mantenga en los límites, el almacenamiento no realizará ningún control.
Alcanzado el límite de frecuencia máximo de consigna, el almacenamiento consumirá potencia activa
(P(-)) según la pendiente del ajuste.
Alcanzado el límite de frecuencia mínimo, el almacenamiento inyectará potencia activa (P(+)) repartida
según la pendiente del ajuste.
Manual de operaciones
Droop P - Q/V
P y Q
250
200
Pmax
200
100
150
100
Qmax
50
0
221
-50
-100
-150
-200
-250

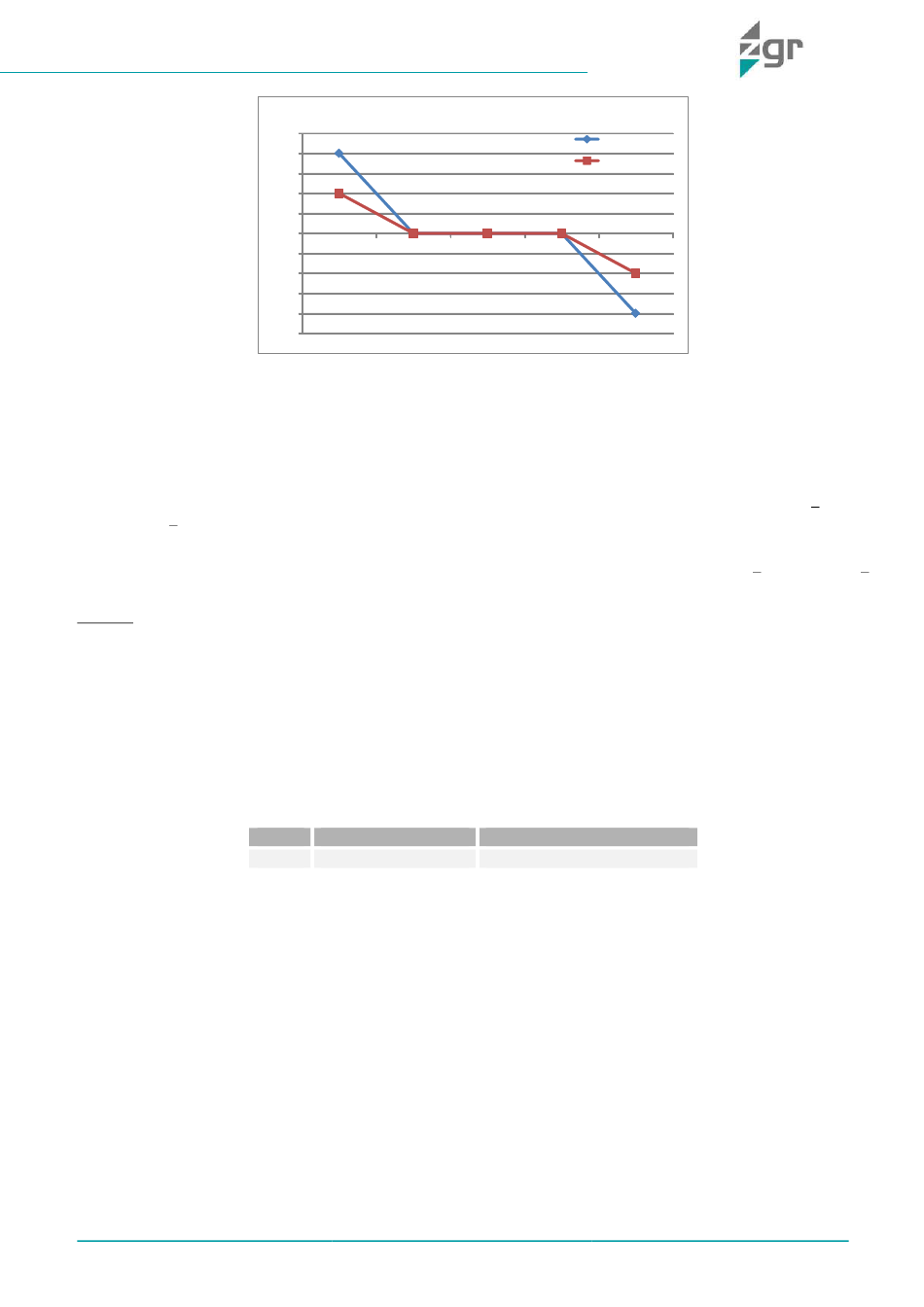

Fig. 4-2 Curva droop de control de tensión
Modo
Control
3
Local
P
Q
230
239
Pmin
Consignas
Frecuencia máxima y mínima
www.zigor.com
V
-100
Qmin
-
200
-200 kW y -100 kVAr,
