Conexión eléctrica
6.1.2 Módulo de indicación y configuración a distancia DKX001
1
2
3

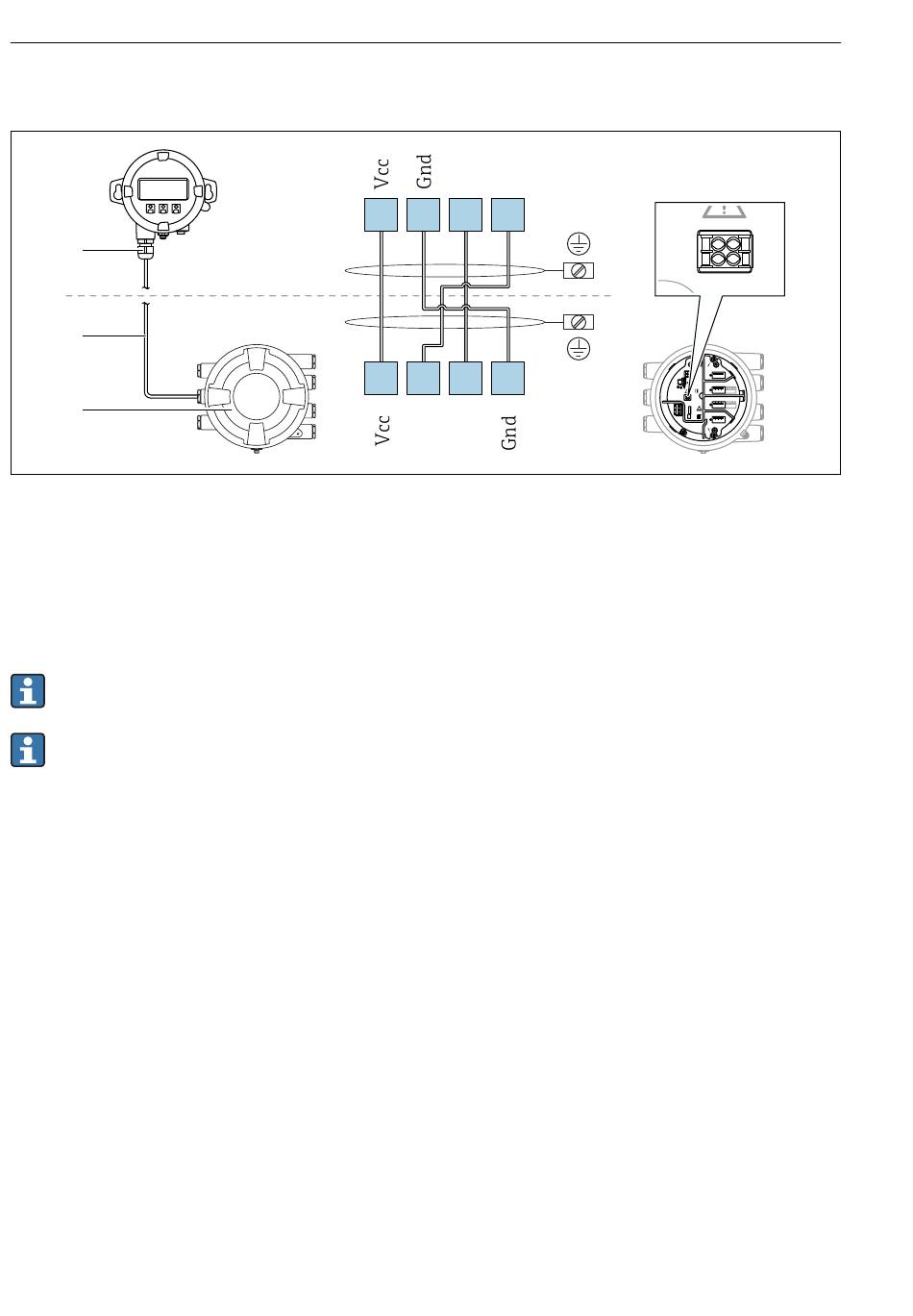

 10 Conexión del módulo de indicación y configuración a distancia DKX001 al equipo de medición de
depósitos (NMR8x, NMS8x o NRF8x)
1 Módulo de indicación y configuración a distancia
2 Cable de conexión
3 Equipo para la medición de depósitos (NMR8x, NMS8x o NRF8x)
El módulo de indicación y configuración a distancia DKX001 está disponible como
accesorio. Para obtener más detalles, consulte el documento SD01763D.
• El valor medido se indica simultáneamente en el DKX001 y en el módulo de indicación
y configuración local.
• No es posible acceder al menú de configuración en ambos módulos al mismo tiempo. Si
se accede al menú de configuración en uno de estos módulos, el otro módulo se
bloquea automáticamente. Este bloqueo permanece activo hasta que se cierra el menú
en el primer módulo (vuelve a la indicación del valor medido).
32
A B
81 82 83 84
F1 F2 F3 F4
B A
Proservo NMS81
1 3
F
2 4
D
1 2 3 4
1
E
2
1
CDI
C 1 2 3 4 5 6 7 8
i
1 3
F
2 4 B
1 2 3 4 5 6 7 8
1
G
2 HR
on
3
WP A 1 2 3 4
POWER SIM
A0037025
