MONTAGE
Die Montage sollte von zwei Personen durchgeführt werden.
HINWEIS: Die Löcher im Oberschrank sind mit einem Gewinde
versehen und benötigen keine Muttern.
SCHRITT 1: MONTAGE DES WANSCHRANKS
Bei linksseitigen Wandschränken die Seitenwände (P und Q) mit
•
M6 x 16 mm Schrauben (AA) an der Bodenplatte (V) befestigen
und mit dem mitgelieferten Sechskantschlüssel festziehen. Nicht
vollständig festziehen. Siehe Abbildung 1.1
Die Rückwand (O) in die beiden Seitenwände (P und Q) und
•
den Boden (V) einsetzen. Die M6 x 16-mm-Schrauben (AA)
ausrichten, in die Löcher einsetzen und mit dem mitgelieferten
Sechskantschlüssel festziehen. Siehe Abbildung 1.2
Die Oberplatte (T) über die Seiten (P und Q) und die Rückwand (O)
•
legen. Die Löcher an der Oberplatte an den Seitenwänden (P und
Q) und der Rückwand (O) ausrichten und mit den M6 x 16-mm-
Schrauben (AA) und dem mitgelieferten Sechskantschlüssel
festziehen. Nicht vollständig festziehen. Siehe Abbildung 1.3
Den Schrank auf einer ebenen Fläche ausrichten und
•
alle M6 x 16 mm Schrauben (AA) mit dem mitgelieferten
Sechskantschlüssel festziehen.

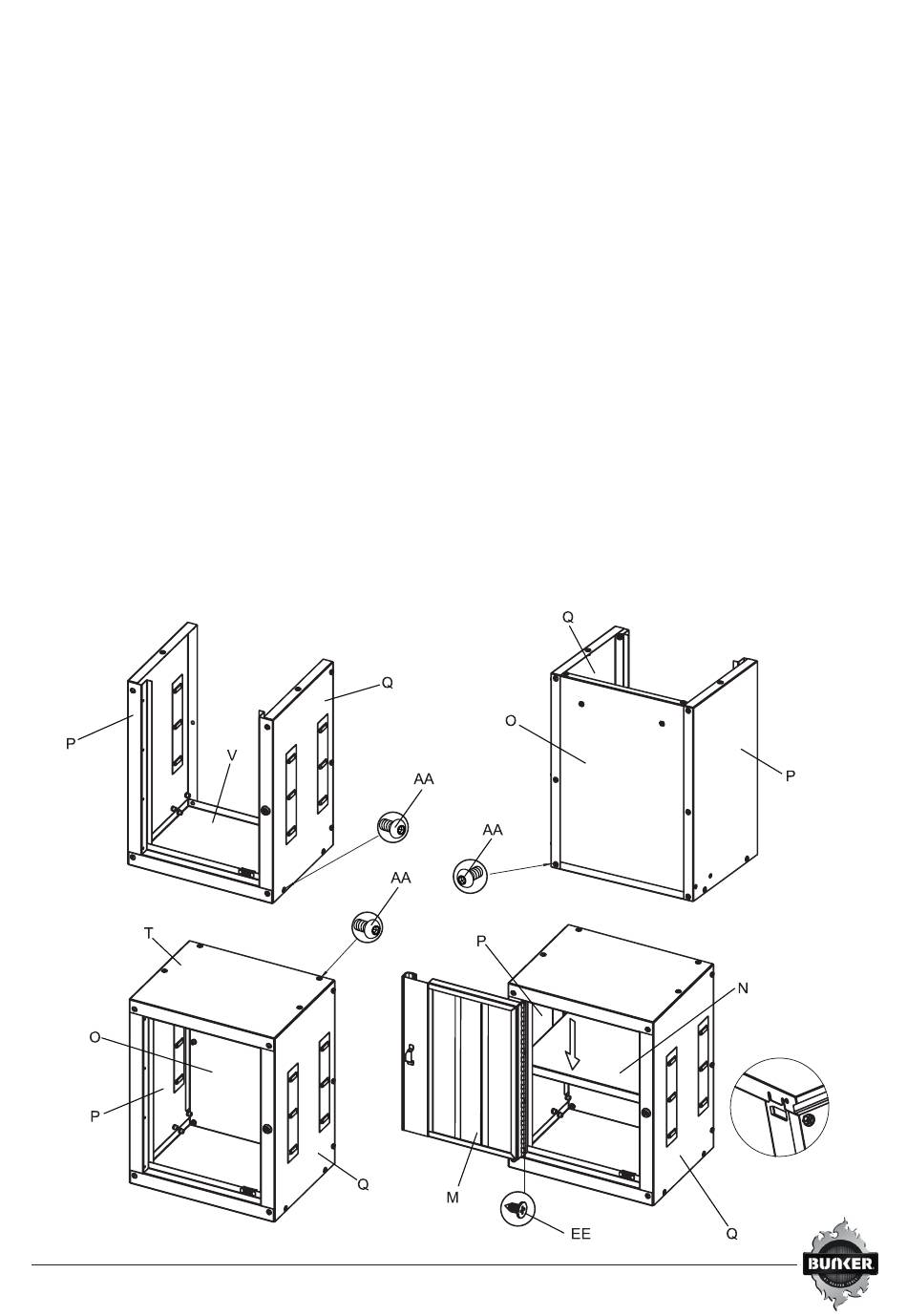

Abbildung 1.1
Abbildung 1.3
HINWEIS: Seitenwände und Rückwandlaschen (Flansche) müssen
an der Innenseite des Schranks nach oben gerichtet sein.
Die Löcher am Scharnier der Tür (M) auf die Löcher an der linken
•
Seitenwand (P) ausrichten und mit Flachkopfschrauben (EE)
und einem Schraubendreher (nicht im Lieferumfang enthalten)
festziehen. Sicherstellen, dass die Tür rechtwinklig und bündig am
Schrank ausgerichtet ist, bevor die Schrauben angezogen werden.
Siehe Abbildung 1.4
Die Regalplatte (N) bei geöffneter Tür (M) in den Schrank
•
einsetzen. Die gewünschte Höhe des Regals (N) bestimmen und
das Regal durch Einführen der Kanten des Regals in die Laschen
an den beiden Seitenteilen (P & Q) befestigen. Wenn die Flansche
fest zu sitzen scheinen, zum Lockern leicht anheben. Die Montage
des linken Wandschranks ist nun abgeschlossen.
• Diesen Vorgang für den rechten Oberschrank wiederholen.
Dazu die rechten Seitenwänden (R & S verwenden.
