WAARSCHUWING Het is aanbevolen deze stap uit te voeren met twee personen

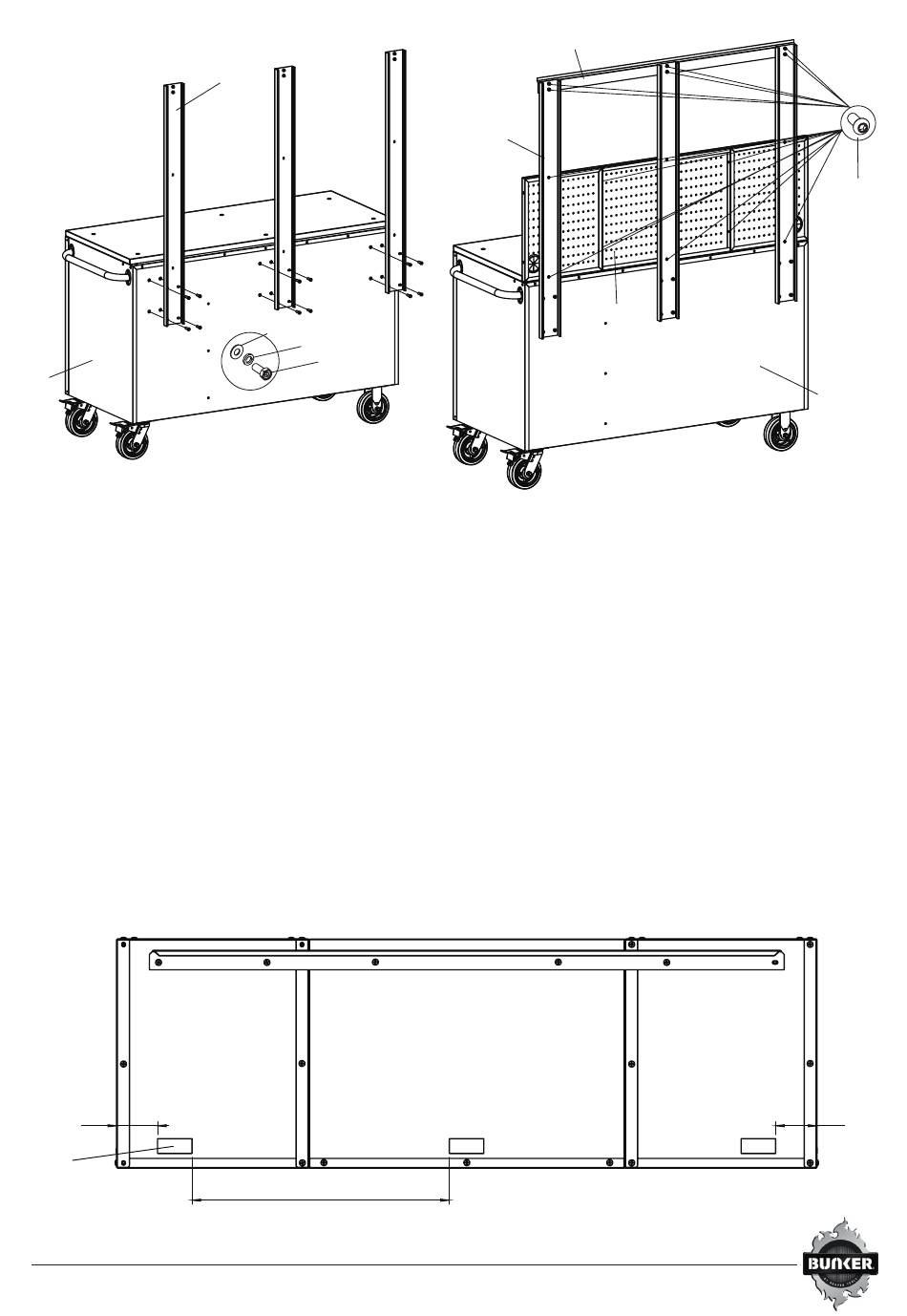

STAP 5: MUURKASTSYSTEEM AAN DE KAST BEVESTIGEN
• Trek het papier van de EVA-stickers (H) en bevestig ze op
de juiste plaats onderaan de achterkant van de muurkasten.
Zie figuur 6.1
• Hang de muurkasten aan de verbindingsbeugel (D) en
zorg ervoor dat de kastbevestigingssteun (C) goed op de
verbindingsbeugel (D) zit. Zie figuur 6.2
• Bevestig de muurkasten aan de achterwanden door
de L-vormige beugels (F&G) over de gaten in de gaatjeswand
(B) en de muurkast te plaatsen. Zie figuur 6.3
3in
H
Figuur 5.1
E
DD
CC
BB
21in
Figuur 5.2
D
E
• Bevestig met (3) M6 x 16mm bouten en draai vast met
de bijgeleverde inbussleutel.
• Herhaal dit proces voor de andere kant van de gaatjeswand
(B) om de muurkast aan de kast (X) te bevestigen.
OPMERKING: De muurkast moet misschien aan een
verbindingsbeugel worden gehangen om de juiste positie
voor EVA-sticker te bepalen.
Figuur 6.1
B
AA
X
3in
