Inspección del sellado interno del diafragma
Llave de 24 mm
2,7 Nm – 3,3 Nm
Llave allen de 5 mm,
de 2,4 Nm a 2,8 Nm
1. Retire el conjunto de junta de rotura/palpador con una llave allen de 5 mm.
2. Con una llave fija de 24 mm, quite la cubierta frontal de la sonda. Quedarán a la vista la
membrana metálica de sellado externa, el muelle y el diafragma de sellado interno. Quite la
membrana metálica y el muelle.
PRECAUCIÓN: Las piezas pueden caerse.
3. Limpie el interior de la sonda con refrigerante limpio.
PRECAUCIÓN: No utilice objetos afilados para quitar la viruta.
4. Compruebe si el diafragma de sellado está dañado o perforado. Si está dañado, devuelva la
sonda al proveedor para su reparación. Si el refrigerante entra en contacto con el mecanismo de
la sonda podría dañarla.
5. Vuelva a colocar la membrana metálica y el muelle (el diámetro más grande del muelle se coloca
junto a la membrana).
6. Vuelva a colocar el resto de las piezas.

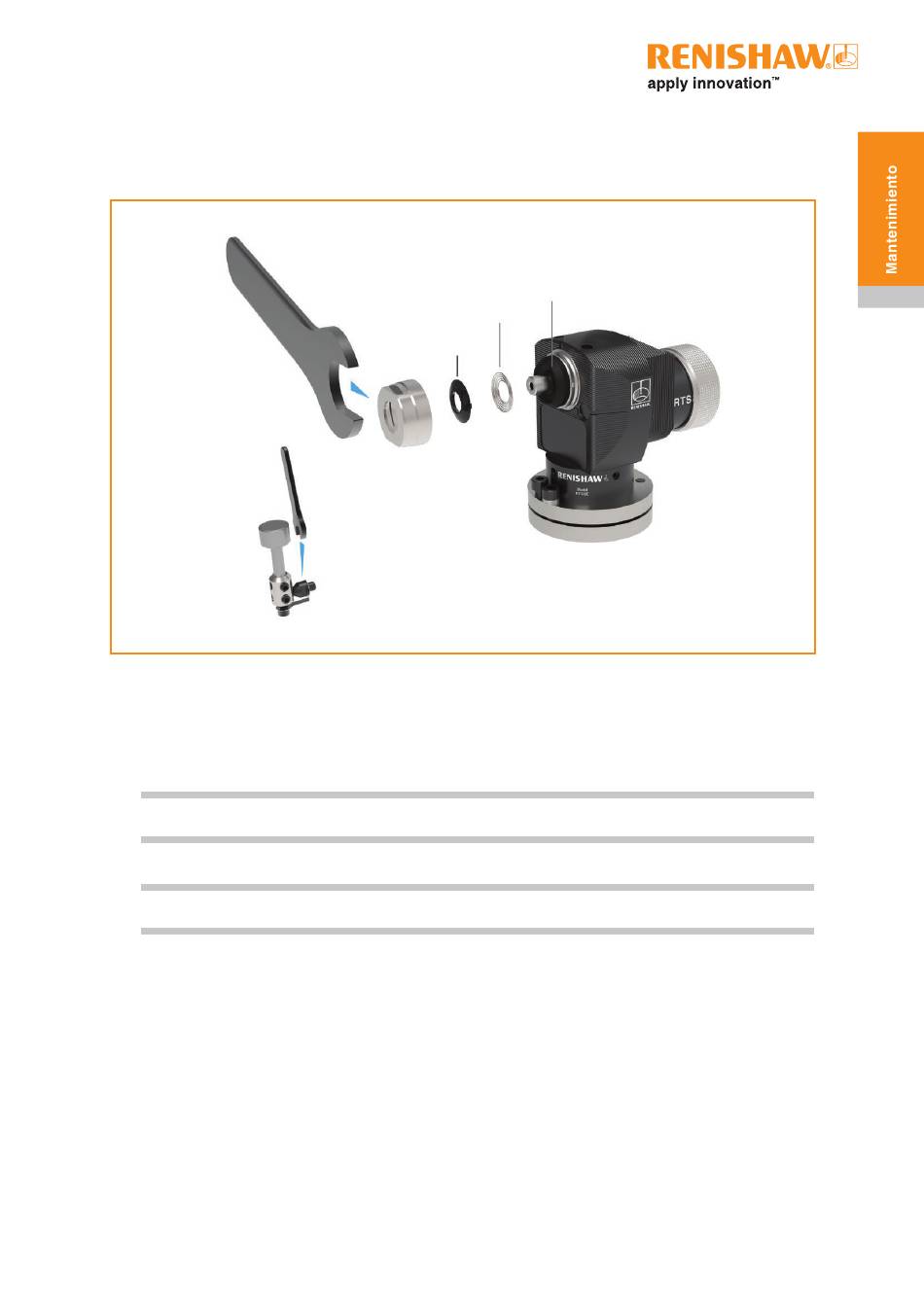

Membrana metálica
de sellado
Tapa
Conjunto de junta de
rotura y palpador
Diafragma interno de
sellado
Muelle
5.5
