Guía de instalación del sistema RTS
Montaje de la sonda en la mesa de la máquina
Llave allen de 2,5 mm
0,7 Nm – 0,9 Nm
3.6
1
1
Llave allen de 2,5 mm
1.
Elija la ubicación de la RTS en la mesa de la máquina. Colóquela de forma que se reduzca la
posibilidad de colisiones y asegúrese de que la ventana de radio apunta a la unidad receptora.

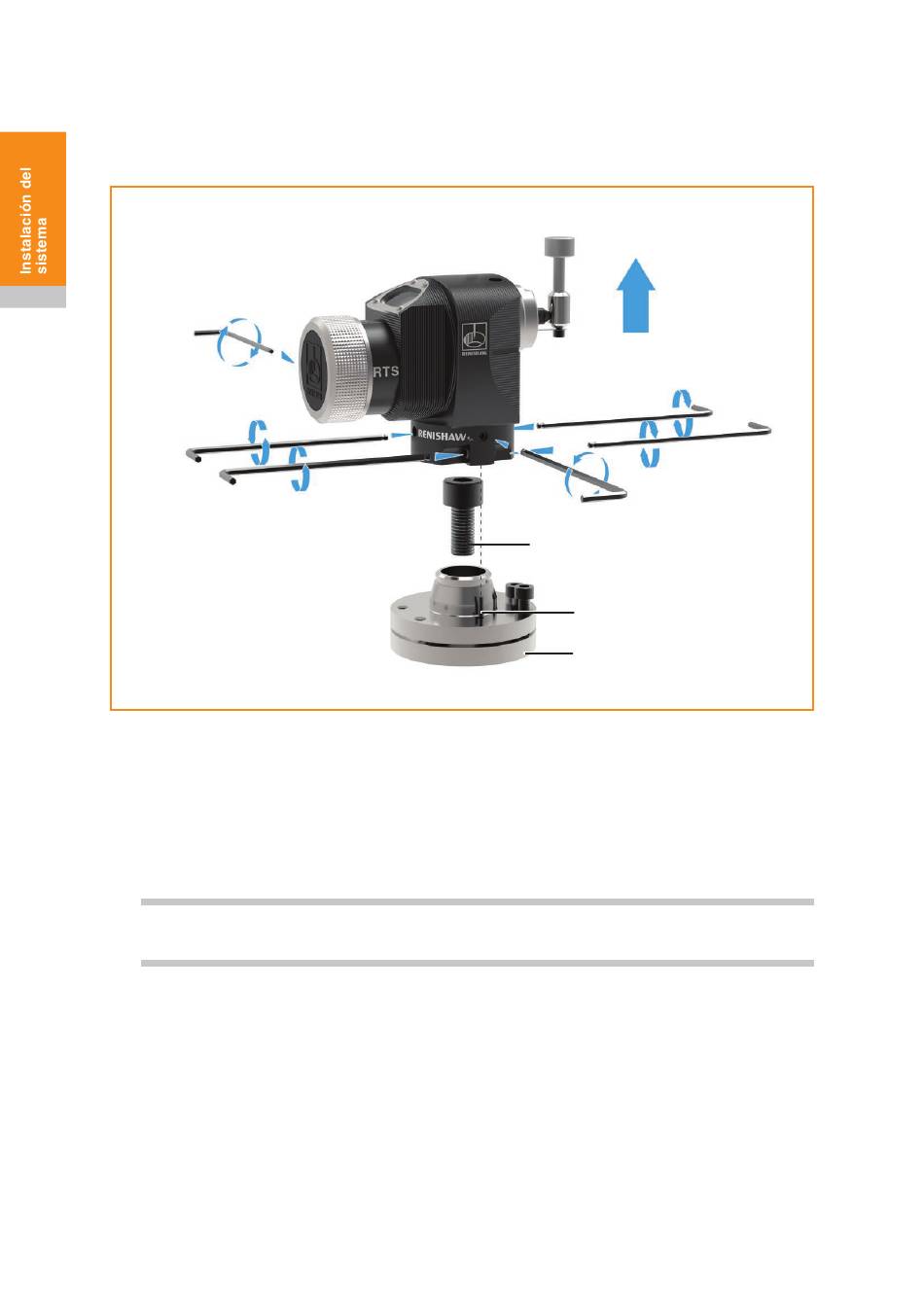

Para separar la base del resto de la carcasa, afloje los cuatro tornillos 1 y los dos tornillos 2 con
2.
una llave allen de 2,5 mm.
3.
Coloque el tornillo y la tuerca T (no incluidos) y apriételo para sujetar la base a la mesa de la
máquina.
NOTA: En caso de usar tornillos más pequeños se deberá colocar una arandela más pequeña en
el tornillo.
4.
Vuelva a colocar la carcasa sobre la base y apriete los tornillos 1 y 2. Si tiene instalado un
palpador cuadrado, y necesita un ajuste lateral de precisión, consulte las páginas 3.9 – 3.12
"Ajuste de palpador cuadrado", "Ajuste lateral aproximado" y "Ajuste lateral de precisión"
antes de apretar los tornillos 2.
5.
Coloque el palpador; para obtener más información, consulte la página 3.4, "Colocación del
palpador, la junta de rotura y el dispositivo de seguridad".
Pasadores (para más información, consulte la página 2.8, "Medidas de la sonda RTS").
Se pueden emplear dos pasadores (suministrados con el kit de sonda) en instalaciones en las que es
necesario retirar y volver a montar el sistema de reglaje de herramientas.
Para utilizar los pasadores, perfore dos taladros en la mesa de la máquina alineados con los agujeros
de la base de la sonda. Coloque los pasadores en los agujeros y vuelva a ajustar la base de la sonda.
× 4
2
0,7 Nm – 0,9 Nm
× 4
1
1
Tornillos M10 / M12 y tuerca T
(no incluidos)
Pasador
Base
2
