6.2.5 Información sobre el equipo
1
2
Tab. 16: Símbolos de información sobre el equipo
Posición
Denominación
1
Indicador de los sensores
del lado de aspiración
2
Sensor del lado de
aspiración
3
Indicador de bomba(s)
4
Sensor del lado de
impulsión
28 / 84
3
4
5
6
7

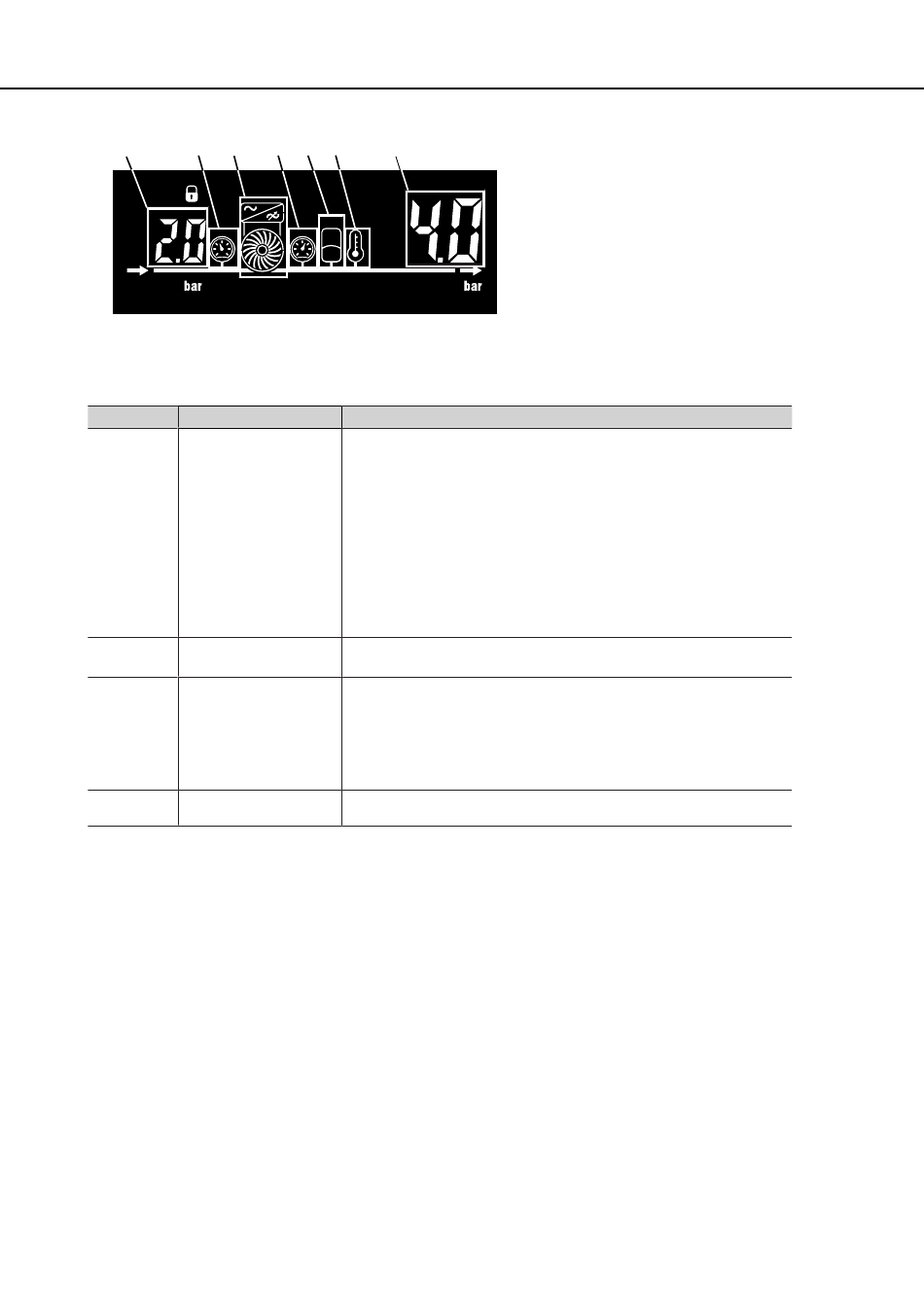

Fig. 11: Información sobre el equipo
Significado
En función de los sensores conectados se muestran los siguientes valores:
– Modelo con sensor de presión: muestra la presión en caso de entrada
en el equipo de aumento de presión.
– Modelo con presostato / interruptor flotador / supervisión de
caudal:muestra la señal de entrada digital Hi o Lo.
Si se utilizan varios sensores, los datos se muestran alternos.
– Indicador del PIN
– Para la sincronización entre la unidad de control y el dispositivo móvil
– Indicación de la versión del firmware (la versión de firmware completa se
obtiene junto con la posición 7)
Los valores relacionados se muestran en la posición 1.
Los valores relacionados se muestran en la posición 7
En la zona superior se muestra, si está disponible, un convertidor de frecuencia.
– Los valores relacionados se muestran en la posición 7
En la zona inferior se muestra la bomba. Los álabes del rodete de la bomba
representada giran cuando uno o varios grupos motobomba funcionan en el
equipo.
– Los valores relacionados se muestran en la posición 7
Los valores y mensajes relacionados se muestran en la posición 7.
(el PIN completo se obtiene junto con la posición 7)
