6 Mando
6.1 Unidad de mando
3
1
Pantalla [ð Capítulo 6.1.1, Página 24]
2
Botón giratorio/pulsador [ð Capítulo 6.1.2, Página 24]
3
LED de estado [ð Capítulo 6.1.3, Página 24]
6.1.1 Pantalla
6.1.2 Botón giratorio/pulsador
Punto de partida
Girar el botón
giratorio/pulsador
24 / 84
Pulsar el botón
giratorio/pulsador
6.1.3 LED de estado
1
2

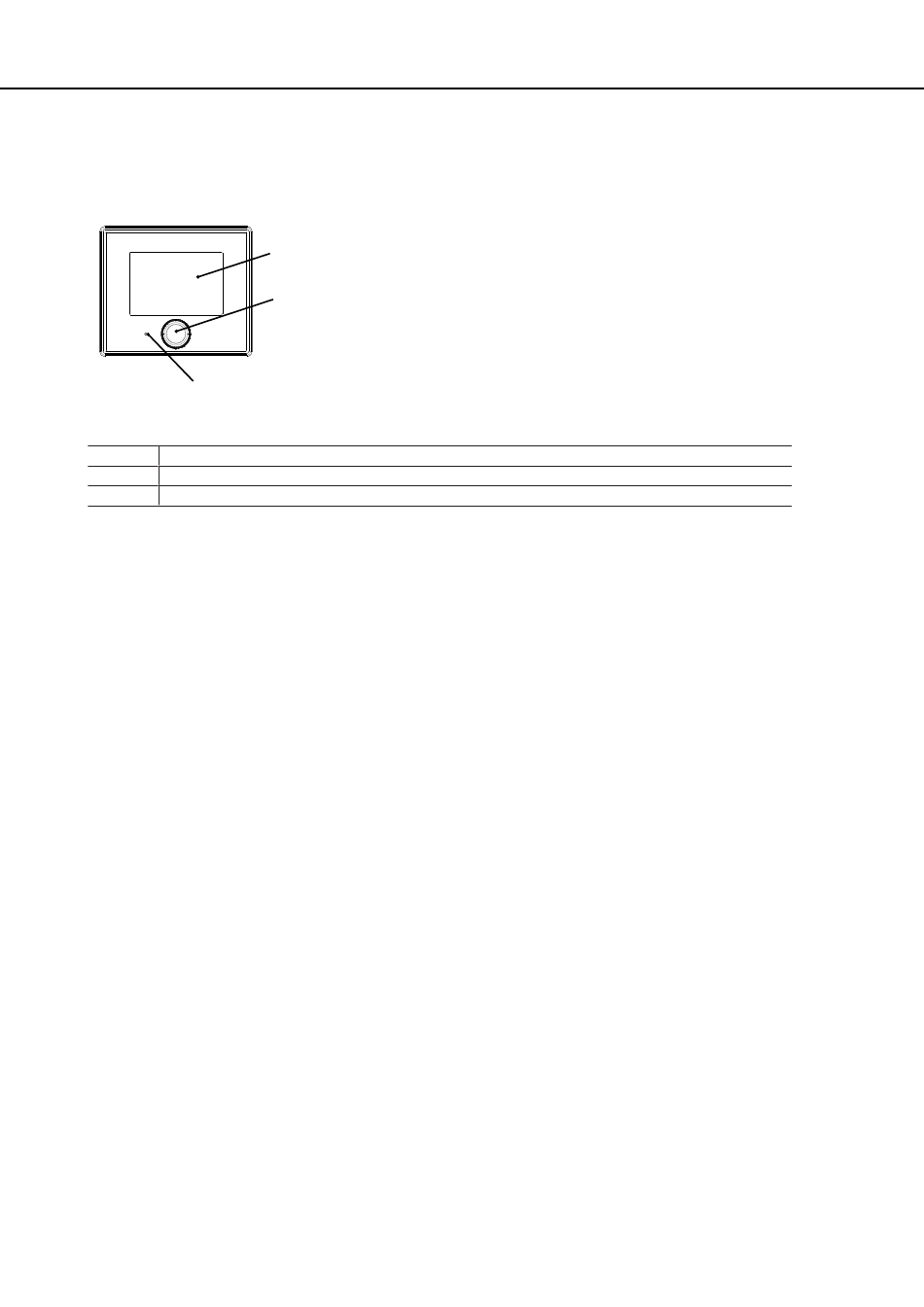

Fig. 8: Unidad de mando
Para ahorrar energía, la pantalla se apaga automáticamente.
Para encender la pantalla, pulsar o girar el botón giratorio/pulsador situado debajo de la
pantalla.
Si se produce un mensaje, la pantalla también se ilumina y muestra el ID de mensaje actual
y el estado del equipo.
El botón giratorio/pulsador controla la selección actual en la pantalla. El primer movimiento
del botón giratorio/pulsador activa su función. El símbolo seleccionado en la pantalla
parpadea durante un breve periodo de tiempo.
El símbolo bloquear/desbloquear siempre está seleccionado como símbolo de inicio.
Al girar el botón giratorio/pulsador, según la configuración del equipo, todos los símbolos
seleccionables parpadean en un orden determinado.
Una vez que todos los símbolos seleccionables hayan pasado por la pantalla, la selección
se inicia de nuevo con el icono bloquear/desbloquear.
Para aumentar un valor, girar el botón giratorio/pulsador en el sentido de las agujas del
reloj. Para reducir un valor, girar el botón giratorio/pulsador en sentido contrario a las agujas
del reloj.
Un símbolo seleccionado se confirma pulsando el botón giratorio/pulsador.
En función del símbolo, se mostrará un ajuste o se podrá realizar una selección.
El LED de estado indica que el equipo tiene caudal y que la unidad de control está en
funcionamiento cuando la pantalla no está encendida. El LED solo se ilumina cuando la
pantalla no está encendida. El color indica el estado del equipo en función de un sistema de
semáforo.
