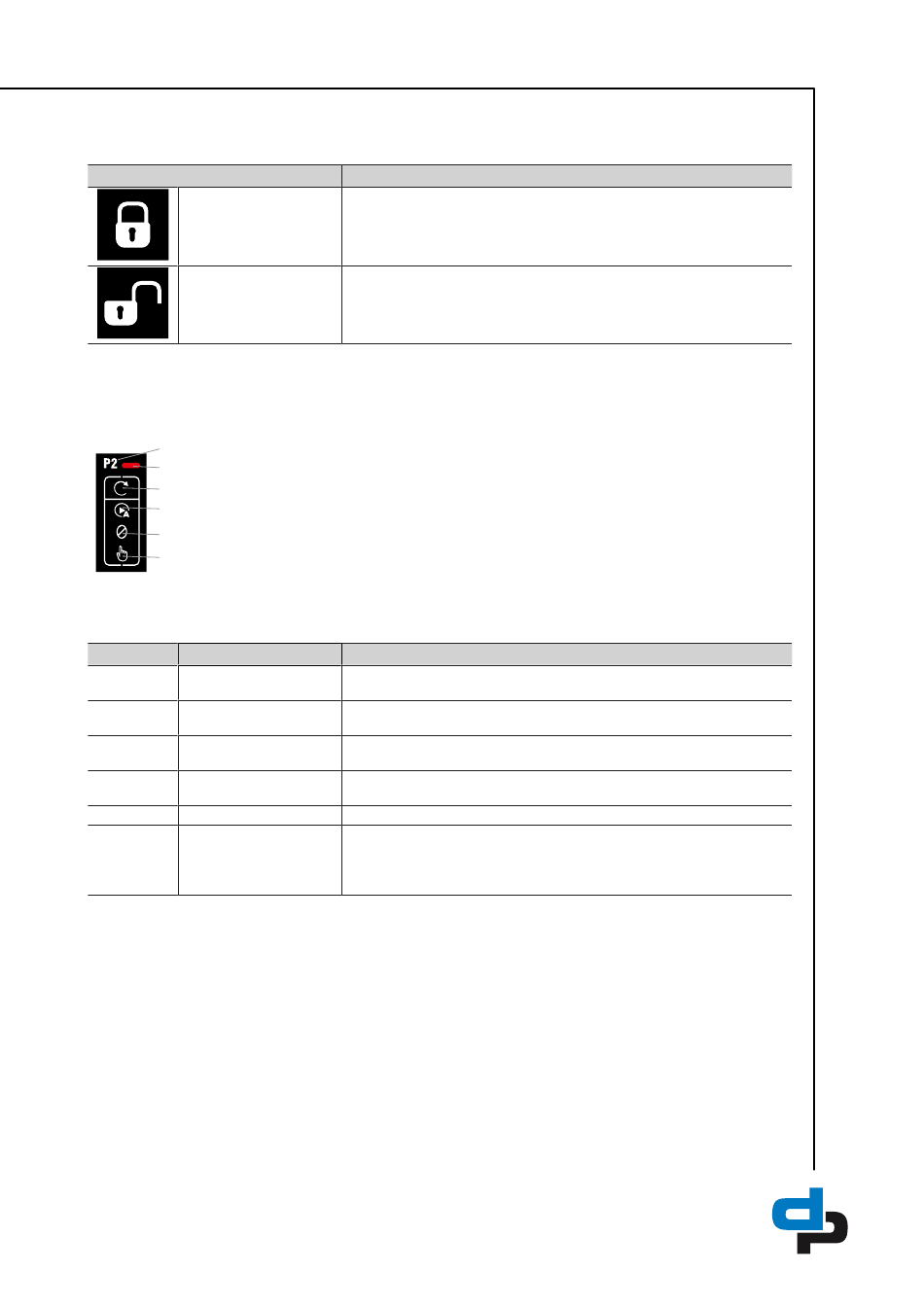

6.2.3 Bloqueo/desbloqueo de la pantalla
Tab. 14: Símbolos de bloqueo/desbloqueo de la pantalla
Símbolo
Manejo de la pantalla
bloqueado
Manejo de la pantalla
desbloqueado
6.2.4 Estado de funcionamiento de la bomba
Los siguientes símbolos se muestran por grupo motobomba en el equipo. P. ej., para un
equipo de presión con cuatro grupos motobomba, se muestran P1, P2, P3 y P4.
1
2
3
4
5
6
Fig. 10: Estado de funcionamiento del grupo motobomba P2
Tab. 15: Símbolos del estado de funcionamiento de la bomba
Posición
Denominación
1
Grupo motobomba en la
instalación
2
Mensajes existentes
3
Grupo motobomba en
marcha
4
Funcionamiento automático La unidad de control conecta y desconecta el grupo motobomba (equipo F) o lo
5
Manual DESACTIVADO
6
Manual ACTIVADO
Significado
No se pueden realizar ajustes, pero se puede mostrar información, por ejemplo
carga de la bomba, mensajes de error delimitados a la pieza seleccionada.
Se pueden realizar cambios en la pantalla.
Significado
Símbolos para un grupo motobomba determinado (en este ejemplo, grupo
motobomba 2)
Están disponibles una o varias advertencias o alarmas para el grupo
motobomba 2.
Muestra si el grupo motobomba ya está en marcha. Este símbolo se apaga
cuando el grupo motobomba se desconecta o se encuentra en parada.
regula mediante la frecuencia (instalación VC y SVP).
Se bloquea el inicio. Se desconecta un grupo motobomba en funcionamiento.
El grupo motobomba se conecta manualmente.
En un equipo de presión F, esto significa que se enciende. En un equipo de
presión VC o SVP comienza a funcionar con frecuencia fija (régimen de
revoluciones fijo). La frecuencia fija se puede configurar.
27 / 84
