Funciones para el funcionamiento

Ventana de parada

Designación

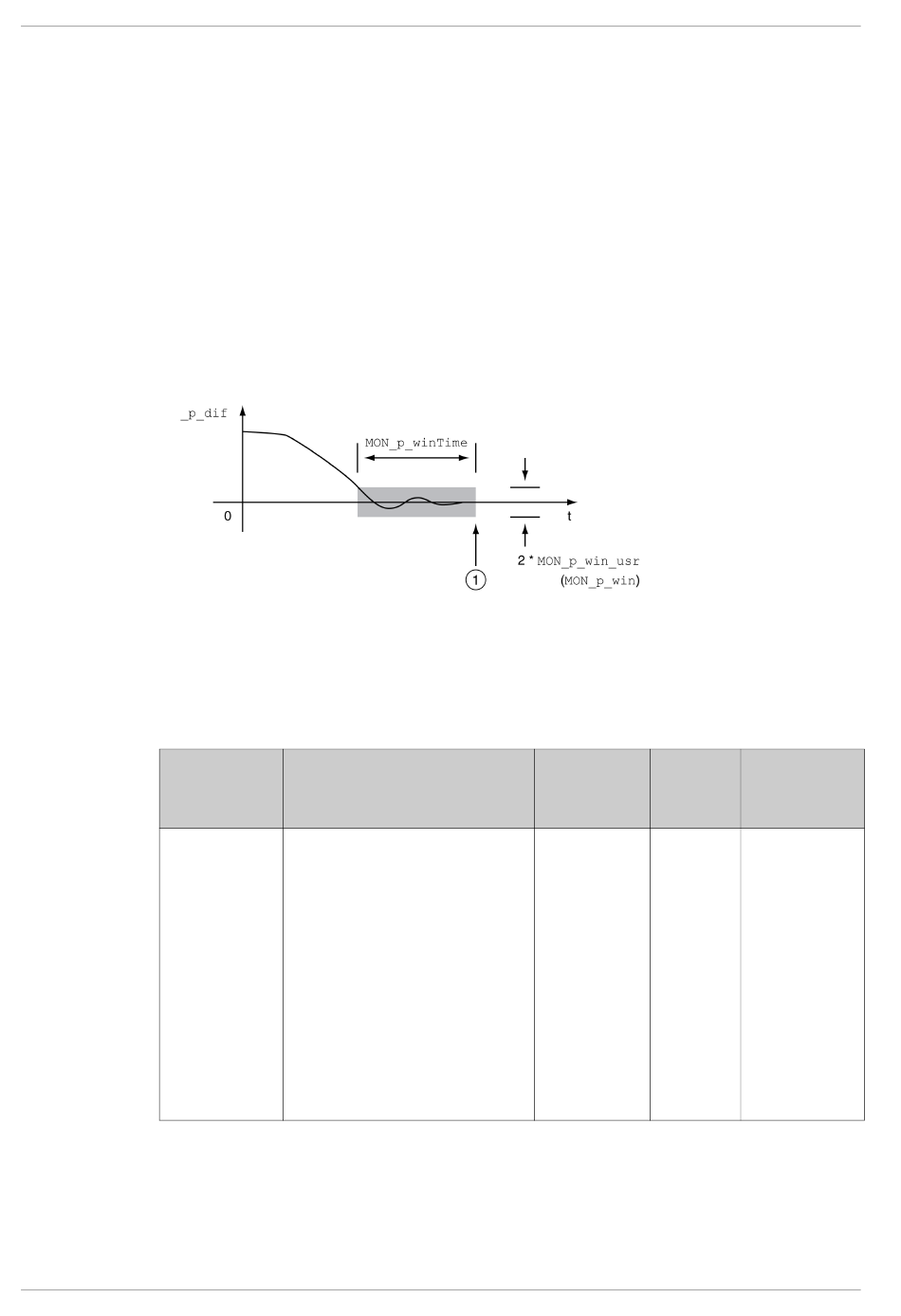

A través de la ventana de parada se puede controlar si el accionamiento ha alcanzado la posición
deseada.
Si la diferencia entre la posición de destino y la posición actual permanece dentro de la ventana durante
el tiempo MON_p_winTime, se considera que se ha alcanzado la posición de destino.
Disponibilidad
La ventana de parada está disponible en los siguientes modos de funcionamiento:
Jog (movimiento paso a paso)

Profile Position

Homing

Ajustes
1 Posición destino alcanzada (la posición actual estaba dentro de la desviación permitida MON_p_win_usr durante
el tiempo MON_p_winTime).
Los parámetros MON_p_win_usr(MON_p_win) y MON_p_winTime definen el tamaño de la ventana.
A través del parámetro MON_p_winTout puede ajustarse después de cuánto tiempo se señaliza un error
en el caso de no haber alcanzado la ventana de parada.
Nombre de
parámetro
MON_p_win_usr
330
Designación
Ventana de parada, desviación de
control permitida
La desviación de control para el tiempo
de parada debe encontrarse dentro de
este rango de valores para que se
reconozca una parada del
accionamiento.
El procesamiento de la ventana de
parada tiene que activarse por medio del
parámetro MON_p_winTime.
El valor mínimo, el ajuste de fábrica y el
valor máximo dependen del factor de
escalada.
Los ajustes modificados se aceptan de
inmediato.
Unidad Tipo de dato
Valor mínimo R/W
Ajuste de fábrica Persistente
Valor máximo Experto
usr_p INT32
0 R/W
16 per.
2147483647 -
Dirección de
parámetro vía bus
de campo
Modbus 1664
PROFINET 1664
