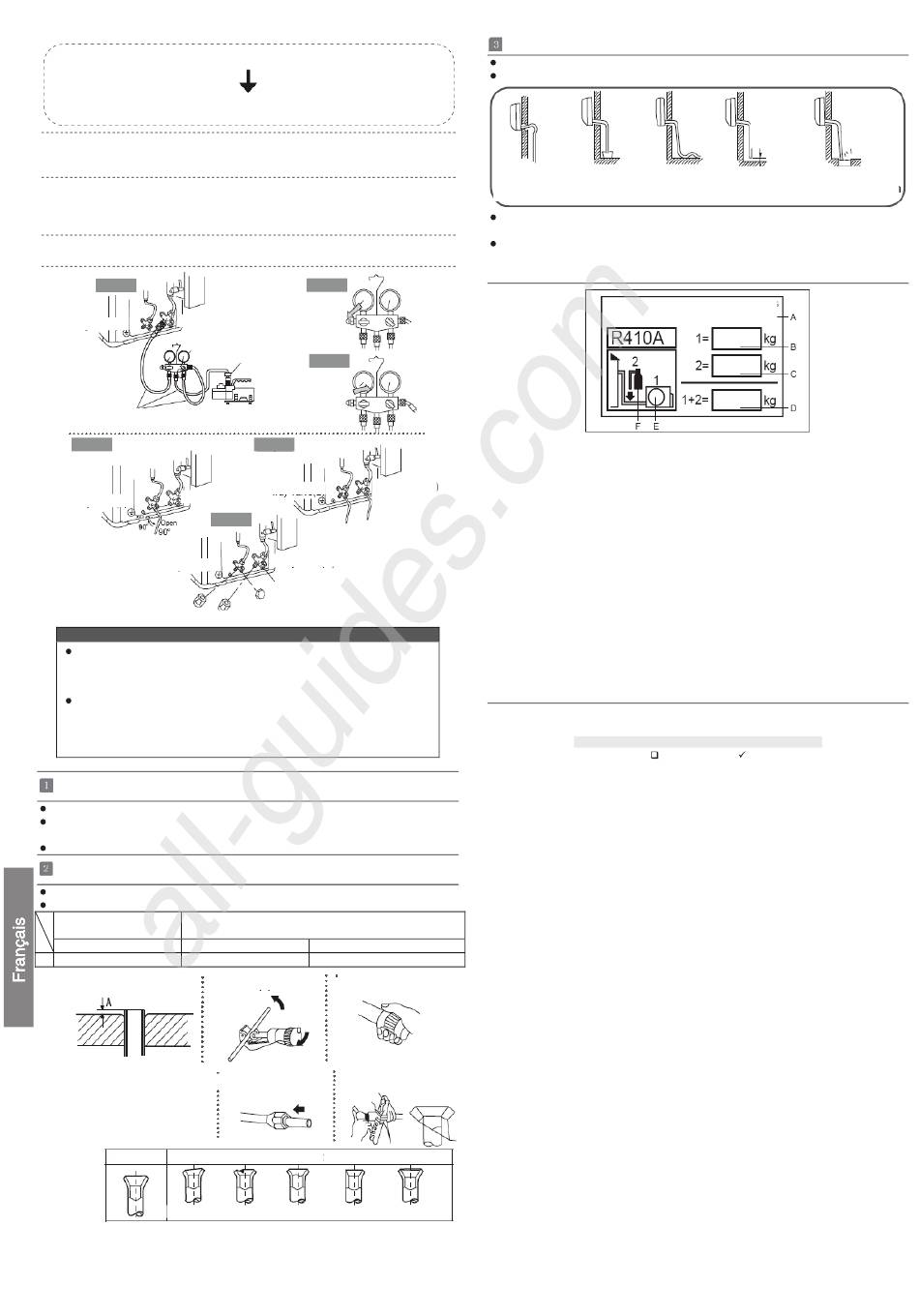

Haier 3HUM18HB03/R2(DB) Manual De Instalación página 16

5. Pas de fuite de gaz?
En cas de fuite de gaz, resserrez les pièces de connexion du tuyau.
Lorsque la fuite est maîtrisée, passez à l'étape 6
Si elle n'a pas été maîtrisée, videz le réfrigérant de l'orifice d'entretien. Après avoir effectué
l'évasement et le vide, remplissez de réfrigérant indiqué de la bouteille.
6. Détachez le tuyau de charge de l'orifice d'entretien, ouvrez la vanne à 3 voies (L) et 3 voies (G).
Tournez le robinet de la vanne dans le sens antihoraire.
7. Pour empêcher toute fuite de gaz, tournez le capuchon de l'orifice d'entretien, le capuchon du
robinet des vannes à 3 voies (L) et à 3 voies (G) un peu au-delà du point où le couple augmente
brusquement.
8. Après avoir fixé les capuchons, inspectez-en le tour pour détecter toute trace de fuite.
Étape 1.
Vanne à 3 voies (G)
Vanne à 3 voies (L)
Collecteur à manomètre (pour le
modèle R410A
Joint anti-contre-courant
Pompe à vide
Tube (pour le modèle R410A)
Étape 4.
Vanne à 3 voies (G)
Vanne à 3 voies (L)
Vanne à 3 voies (L)
Capuchon de l'orifice d'entretien
AVERTISSEMENT
Si le réfrigérant du climatiseur fuit, il faut vidanger tout le réfrigérant. Vacuumize
first, then charge the liquid refrigerant into air conditioner according to the amount
marked on the name plate.
Ne laissez pas les autres moyens de réfrigération, sauf pour celui spécifié (R410A)
ou l'air entrer dans le système de circulation du produit de refroidissement. Toute
entrée entraînerait une pression élevée dans le système au point de le faire craquer
et blesser les individus.
Installation du bloc d'alimentation
La source d'alimentation doit être utilisée ex
Si le climatiseur doit être installé dans un endroit humide, ajoutez un disjoncteur de fuite à la
masse.
Pour toute installation dans d'autres emplacements, placez le disjoncteur le plus loin possible.
Travail de coupe et d'évasement de la tuyauterie
La coupe du tuyau doit être effectuée avec un coupe-tuyau. Vous devez nettoyer les ébavures.
Après avoir inséré l'écrou évasé, vous
Outil d'évassement pour
R410A
Type à embrayage Type à embrayage (rigide)
A 0~0,5mm
Matrice de l'outillage d'évasement
3.Insérez l'écrou d'évasement
Correct
Insuffisant
16
All manuals and user guides at all-guides.com
Étape 2.
Ouvrir
)
Étape 3.
Fermer
(pour le modèle R410A )
Étape 6.
Vanne à
Vanne à 3 voies (L)
3 voies (G)
Étape 7.
Vanne à 3 voies (G)
Capuchon du robinet
de vanne
clusivement par le climatiseur. (Over I0A)
pouvez procéder au travail d'évasement.
Outil d'évasement classique
Type à écrou à oreilles (Imperial)
1,0~1,5mm 1,5~2,0mm
1.Coupez le tuyau 2. Nettoyez les ébavures
4. Tuyau d'évasement
Incorrect
Evasement endommagé
Fissure
Partiel
Vidange
Installez le tuyau de vidange de manière à ce que la pente soit descendante.
Ne pas effectuer la vidange
Il est su rélevé à
mi-chemin.
Versez de l'eau dans le bac de vidange de l'unité intérieure et vérifiez qu'il soit dirigé vers
l'extérieur.
Si le tuyau de vidange est dans une pi
■ Etiquette de charge de réfrigérant
Cet appareil contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. Ne pas
ventiler à l'air.
Type de réfrigérant : R410A
Valeur de GWP: 1975
GWP = global warming potential - potentiel de réchauffement de la planète.
Merci de remplir à l'encre indélébile;
• 1 la charge de réfrigérant standard de l'appareil
• 2 la quantité supplémentaire de réfrigérant chargée sur place et
• 1+2 la charge totale de réfrigérant.
sur l'étiquette de charge de réfrigérant fournie avec l'appareil.
L'étiquette renseignée doit être collée à proximité du port de chargement de l'appareil (par ex.sur
l'intérieur du couvercle de valeur d'arrêt).
A Contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto.
B Charge de réfrigérant standard de l'unité : voir sur la plaque signalétique de l'unité
C Quantité supplémentaire de réfrigérant chargée sur place
D Charge totale de réfrigérant
E Unité extérieure
F Cylindre réfrigérant et collecteur de chargement
■ Vérification de l'installation
■ Expliquez le fonctionnement à vos clients en vous servant du manuel.
□ Fuite de gaz dans le raccordement du tuyau?
□ Isolation thermique du tuyau?
□ Les câbles de raccordement des unités intérieures et extérieures sont bien introduits dans le
bornier?
□ Le câble de raccordement des unités intérieures et extérieures est bien fixé?
□ La vidange a été effectuée correctement?
□ Le conduit de masse est correctement connecté?
□ L'unité intérieure est bien fixée?
□ La tension de la source d'alimentation est conforme au code?
□ Y-a-t-il du bruit?
□ La lampe s'allume normalement?
□ Les opérations de refroidissement et de chauffage (avec une pompe thermique) sont
effectuées normalement?
□ Le régulateur de température de la pièce fonctionne normalement?
Vers extérieur
telle qu'illustrée ci-dessous.
L'extrémité est Il ondule : L'intervalle au sol est
trop petit.
immergée dans
l'eau.
èce, utilisez une isolation thermique.
Contient des gaz à effet de serre fluorés
couverts par le protocole de Kyoto.
et test de fonctionnement
Vérification des composants pour le test de fonctionnement
Cochez les cases
Moins de 5cm
Il y a une odeur
nauséabonde de la
fosse
