10.2 DIMENSÕES (MODELO RONDO')
RONDO' - MIKA

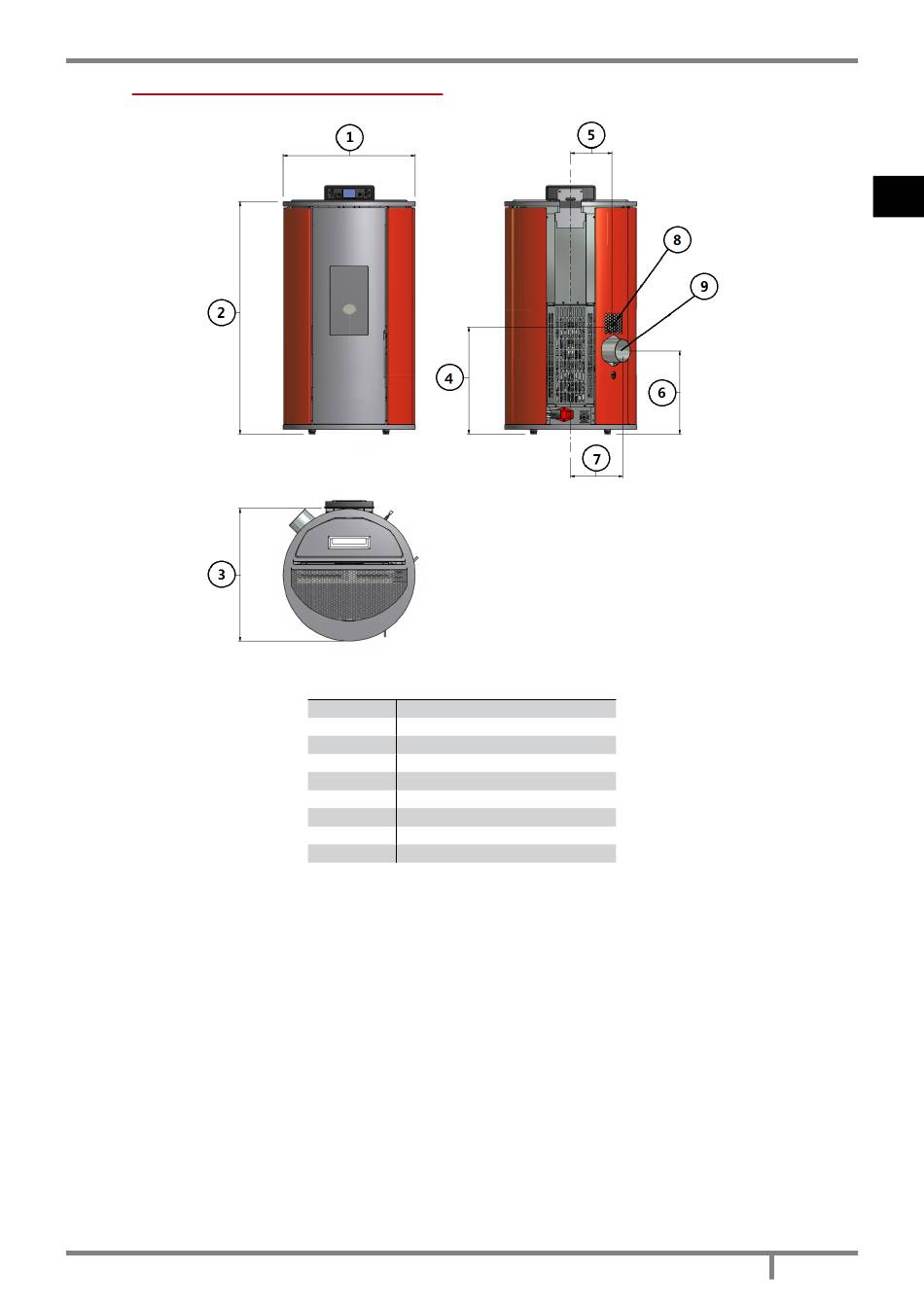

Fig. 11 - Dimensões gerais
LEGENDA Fig. 11 pág. 49
1
46 cm
2
80 cm
3
46 cm
4 37 cm
5
14,4 cm
6
29 cm
7
18 cm
8
Tomada de ar de combustão d.4 cm
9
Descarga de fumos d.8 cm
