11.3 INSTALACIÓN GENÉRICA
RONDÓ - MIKA - KAMI

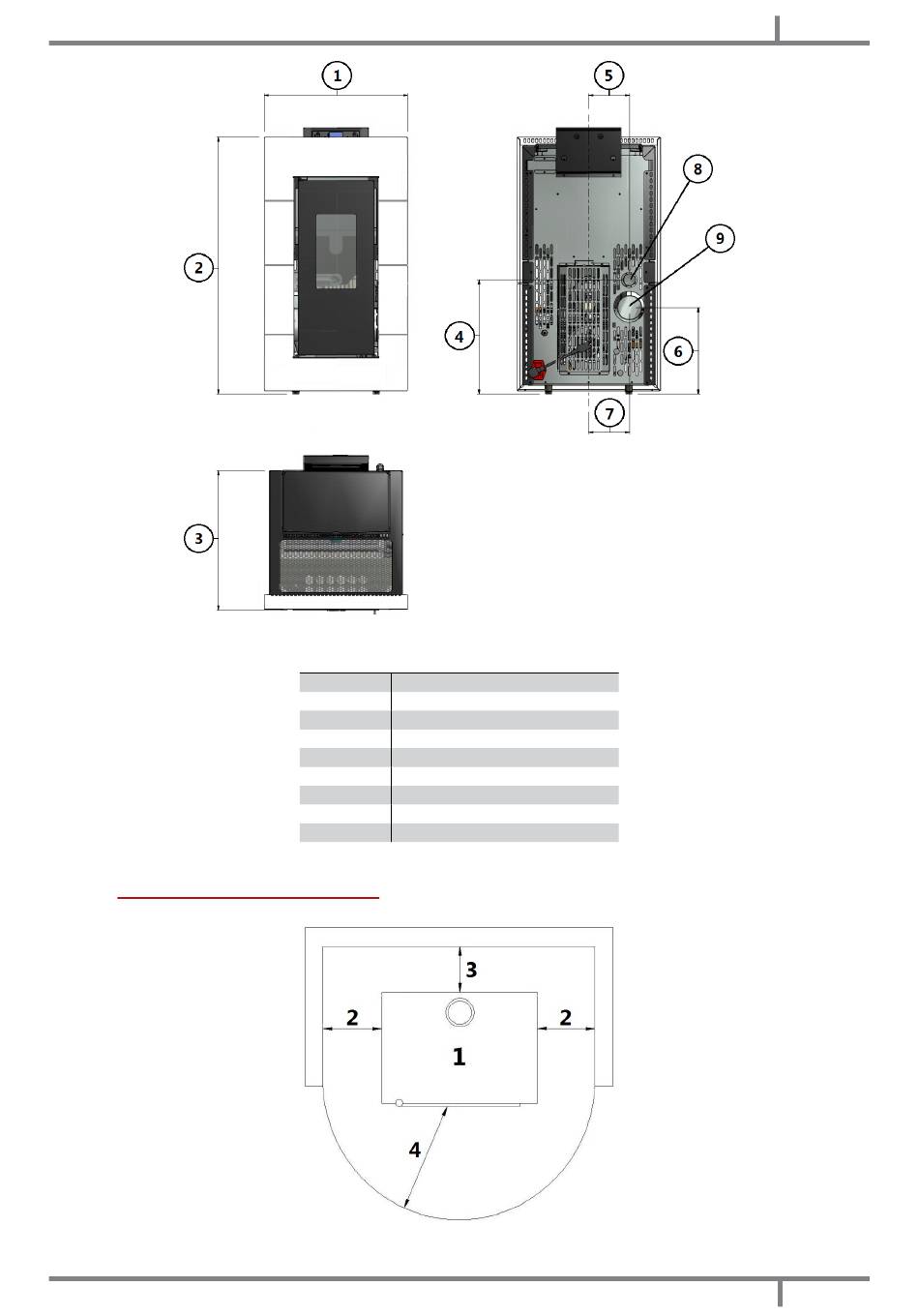

Fig. 13 - Dimensiones generales: Kami
LEYENDA Fig. 12 a pág. 14
1
43 cm
2
80,2 cm
3
45 cm
4
37 cm
5
13,2 cm
6
28 cm
7
13,2 cm
8
Toma de aire comburente d.4 cm
9
Salida de humos d.8 cm
Fig. 14 - Instalación genérica
