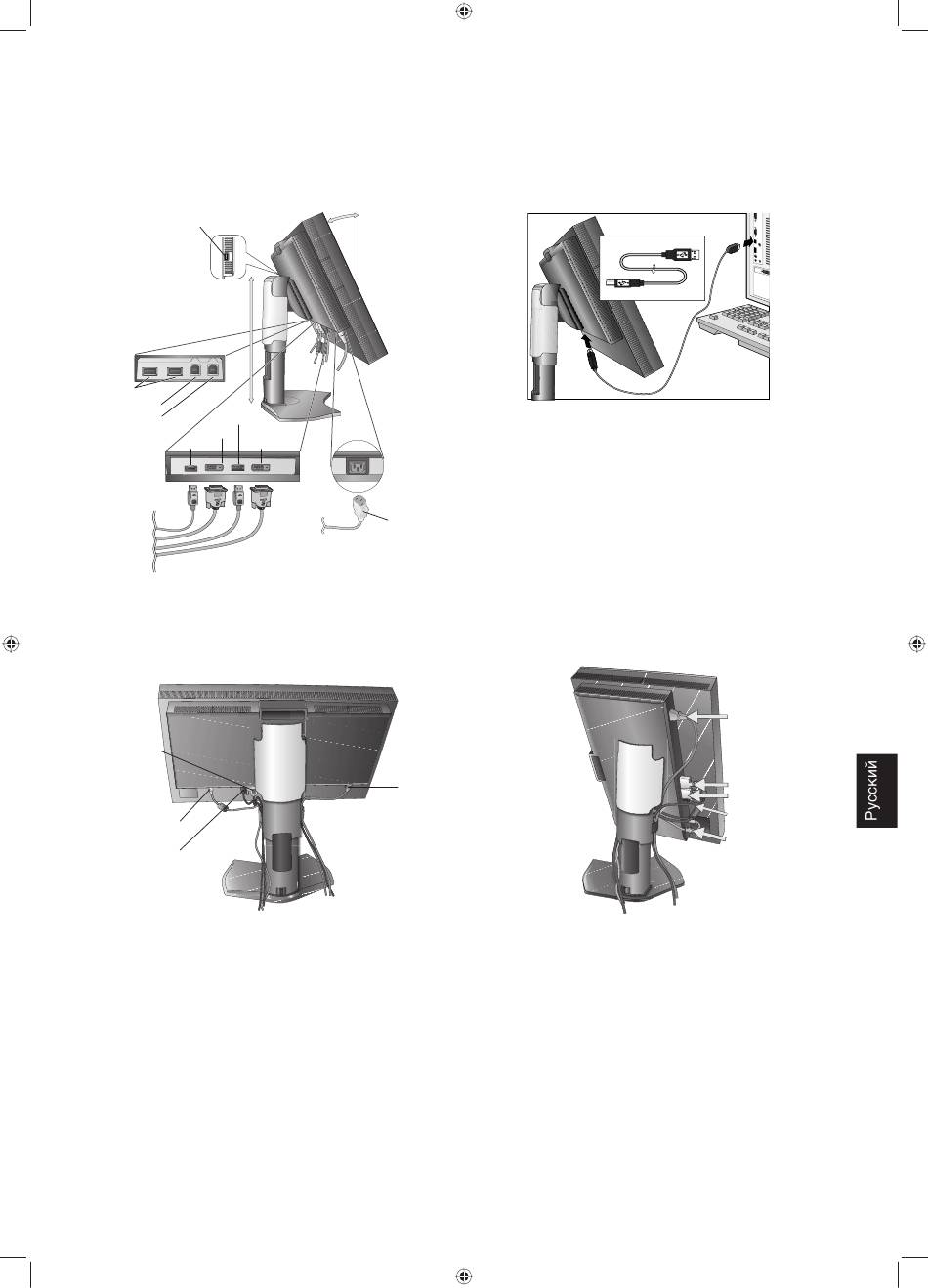

4. Подключите все кабели к соответствующим разъемам (Рисунок C.1). С помощью кабеля USB соедините
разъем типа B с входным портом USB справа на задней панели монитора, а разъем типа A – с выходным портом
компьютера (Рисунок C.1a). При использовании кабеля от USB-устройства выполните подключение к одному из
выходных портов монитора.
ПРИМЕЧАНИЕ. Неправильное подсоединение кабелей может привести к неустойчивой работе, снизить качество
изображения на дисплее/повредить компоненты ЖКД модуля и/или сократить срок службы модуля.
USB выходной*
Крайнее верхнее
положение
подставки
USB выходной
USB входной1
USB входной2
DVI-1
DisplayPort-1
5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.
Надежно закрепите кабели в кабельных каналах (Рисунок C.2 and Рисунок C.3).
6. Проверьте, что экран монитора можно поворачивать, поднимать и опускать после установки кабелей.
Кабель
DVI-1
Кабель USB
Кабель
DisplayPort
*1 Подключите датчик к этому порту для выполнения самокалибровки. (См. страницу 32, Версия на компакт-диске)
MD301C4 paper manual.indb Sec1:7 MD301C4 paper manual.indb Sec1:7
Наклон 30°
1
DisplayPort-2
DVI-2
Кабель питания
Рисунок C.1
Рисунок C.2
Тип B
Кабель питания
Русский-7
Тип A
Тип A
Тип B
Рисунок C.1a
Кабель питания
Кабели DVI-1/DVI-2
Кабель DisplayPort
Кабель USB
Рисунок C.3
