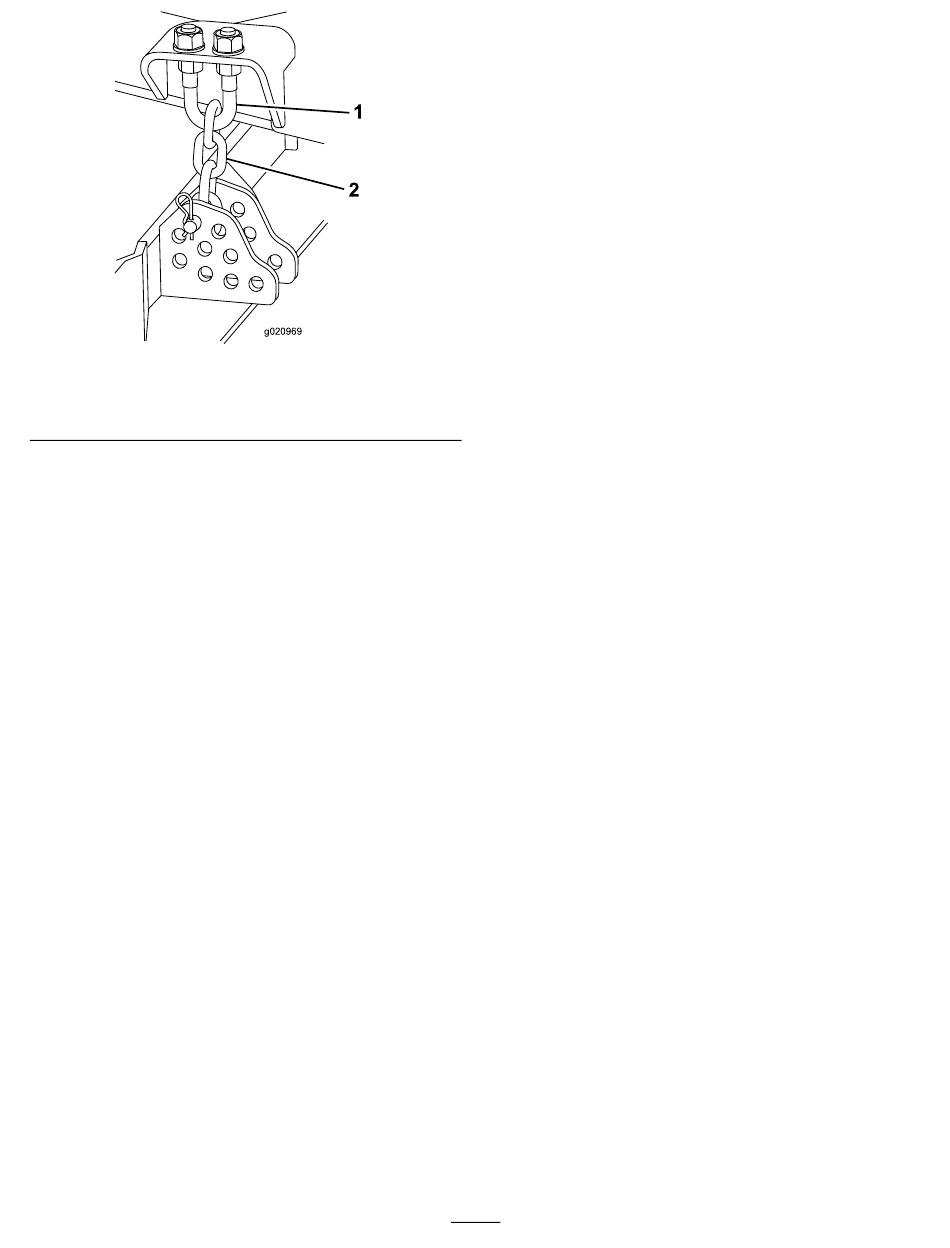

Figura 122
1. Perno en U
5. Arranque el motor y eleve lentamente la unidad
de corte central.
6. Eleve lentamente cada unidad de corte lateral
hasta que el centro de gravedad cambie y la
carcasa empiece a girar a la posición vertical.
7. Apague el motor y retire la llave de encendido.
Para girar la unidad de
corte central hacia abajo
1. Baje lentamente las unidades de corte laterales
hasta que el centro de gravedad cambie y la
unidad de corte central gire hacia abajo.
2. Siéntese en el asiento, arranque el motor y baje
lentamente la unidad de corte central hasta que
casi toque el suelo.
3. Apague el motor, espere a que se detengan
todas las piezas en movimiento y retire la llave.
4. Fije las cadenas de altura de corte a la parte
trasera de la unidad de corte.
5. Gire los amortiguadores hacia arriba a su
posición y fíjelos con pasador y chaveta.
g020969
2. Cadena de ajuste de la
altura de corte
Ajuste de la inclinación
longitudinal de la unidad de
corte
Medición de la inclinación de la
unidad de corte
La inclinación longitudinal de la carcasa de corte es la
diferencia de altura de corte entre el borde delantero
del plano de la cuchilla y el borde trasero del plano
de la cuchilla. Utilice una inclinación de las cuchillas
de 8-11 mm (5/16"-7/16"). Es decir, la parte trasera
del plano de la cuchilla está entre 8 y 11 mm (5/16" y
7/16") más alta que la parte delantera.
1. Coloque la máquina en una superficie nivelada
en el suelo del taller.
2. Ajuste la unidad de corte a la altura de corte
deseada.
3. Gire una cuchilla hasta que apunte hacia
adelante.
4. Usando una regla corta, mida desde el suelo
hasta la punta delantera de la cuchilla.
5. Gire el extremo de la cuchilla hacia atrás, y mida
desde el suelo hasta el extremo de la cuchilla.
6. Reste la dimensión delantera a la dimensión
trasera para calcular la inclinación de la cuchilla.
Ajuste de la inclinación
longitudinal de la unidad de
corte central
1. Afloje las contratuercas de la parte superior o
inferior del perno en U de la cadena de altura
de corte (Figura
2. Ajuste el otro juego de tuercas para elevar o
bajar la parte trasera de la carcasa de corte y
obtener la inclinación correcta de la misma.
3. Apriete las contratuercas.
87
123).
