Ja ieliktnis ir vesels, jārīkojas šādi:
1. Eļļas kamera jāpārbauda un jāattīra.
2. Ar eļļu ieeļļojiet virsmas, kas saskaras ar
vārpstas blīvējumu.
3. Ievietojiet jaunu vārpstas blīvējumu (105. poz.),
izmantojot komplektā iekļauto plastmasas ieliktni.
4. Pievelciet skrūves (188.a poz.), ar kurām ir
piestiprināts vārpstas blīvējums, līdz 16 Nm.
5. Jāuzstāda darbrats. Jāpārliecinās, ka ķīlis (9.a
poz.) ir uzstādīts pareizi.
6. Ievietojiet darbrata nostiprināšanas skrūvi (188.
poz.) un pievelciet līdz 22 Nm.
7. Jāuzstāda sūkņa korpuss (poz. 50).
8. Jāuzliek un jāpievelk skava (92. poz.).
9. Eļļas kamerā jāiepilda eļļa. Skatīt sadaļu
11.8 Eļļas maiņa.
Informāciju par darbrata attāluma noregulēšanu
skatīt sadaļā 11.4 Darbrata spraugas
11.8 Eļļas maiņa
Ik pēc 3000 darba stundu vai vismaz reizi gadā eļļas
kamerā jānomaina eļļa saskaņā ar tālāk doto
aprakstu.
Vārpstas blīvējuma maiņas gadījumā jānomaina arī
eļļa. Skatīt sadaļu 11.7 Vārpstas blīvējuma
pārbaude/nomaiņa.
Eļļas izliešana
Brīdinājums
Atgriežot eļļas kameras skrūves, jāņem
vērā, ka eļļas kamerā var būt paaugstināts
spiediens. Skrūves nedrīkst izņemt, kamēr
spiediens nav pilnīgi pazeminājies.
1. Izskrūvējiet un izņemiet eļļas skrūves, lai no eļļas
kameras varētu iztecināt visu eļļu.
2. Jāpārbauda, vai eļļā nav ūdens un netīrumu. Ja
vārpstas blīvējums ir izņemts, eļļa labi norādīs
vārpstas blīvējuma stāvokli.
Izlietotā eļļa jālikvidē saskaņā ar spēkā
Piezīme
esošajiem noteikumiem.
Eļļas iepildīšana, sūknim atrodoties guļus
stāvoklī
Skatīt 16. att.
1. Sūknis jānovieto tādā pozīcijā, ka tas atrodas
guļus stāvoklī uz statora korpusa un izplūdes
atloka un eļļas skrūves ir vērstas uz augšu.
2. Eļļa jāiepilda eļļas kamerā pa augšējo caurumu,
kamēr tā sāk izplūst pa apakšējo caurumu. Tagad
ir pareizs eļļas līmenis.
Informāciju par eļļas daudzumu skatīt sadaļā
11.3
3. Jāuzstāda abas eļļas skrūves, izmantojot
komplektā ietverto blīvēšanas materiālu. Skatīt
sadaļu
Eļļas iepildīšana
noregulēšana.

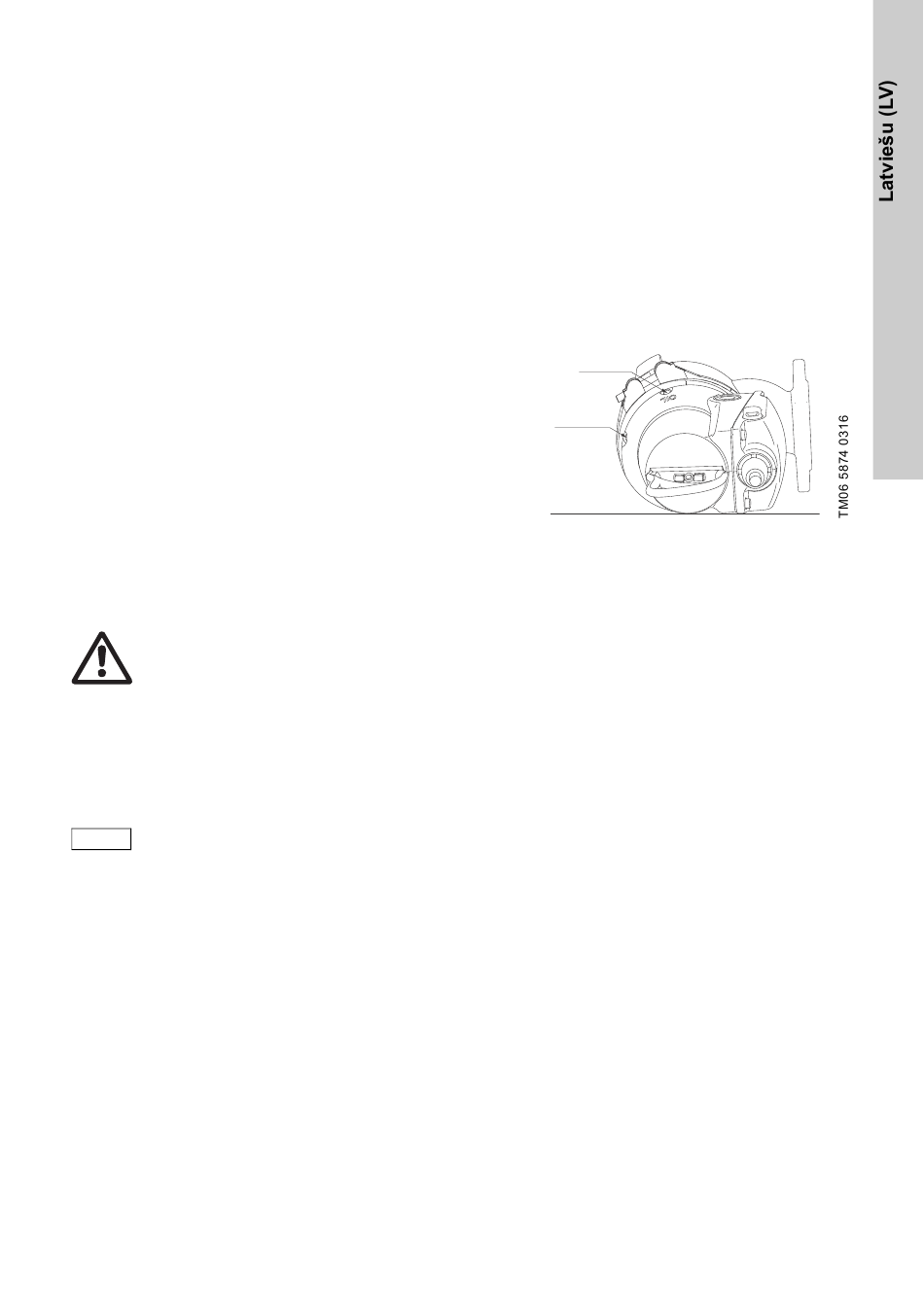

16. ilustr.
Eļļas iepildīšana, sūknim atrodoties vertikālā
pozīcijā
1. Sūknis jānovieto uz plakanas, horizontālas
virsmas.
2. Eļļa jāiepilda eļļas kamerā pa vienu no
caurumiem, kamēr tā sāk izplūst pa otru
caurumu. Informāciju par eļļas daudzumu skatīt
sadaļā
3. Jāuzstāda abas eļļas skrūves, izmantojot
komplektā ietverto blīvēšanas materiālu. Skatīt
sadaļu
Pārbaude.
11.9 Servisa komplekti.
Eļļas līmenis
Atveres eļļas pieliešanai
11.3 Pārbaude.
11.9 Servisa komplekti.
