1 | Allgemeine Hinweise
WARNUNG
Verbrennungsgefahr durch heiße Gehäuseteile
Gehäuseteile können im Betrieb heiß werden.
1. Im Betrieb nur den Gehäusedeckel des Gerätes berühren.
8.2 Anschlüsse abklemmen
8.2.1

AC-Anschluss

↻ AC-/DC-Spannungsfreiheit sicher gestellt.
1. Gehäusetüre entriegeln und öffnen.
2. Leitungen (L1/L2/L3/N/PEN) von AC-Anschlussklemme lösen [ T_45].
3. PE-Leitung von Erdungsbolzen lösen [ T_20].
4. Kabelverschraubung lösen und Leitungen durch Kabelverschraubung herausziehen [ W_36].
8.2.2

DC-Anschluss

GEFAHR
Zerstörung der DC-Steckverbinder
DC-Steckverbinder können beim Trennen unter Last durch Entstehung von Lichtbögen zerstört werden. Unbe-
dingt folgende Abschaltreihenfolge einhalten:
1. Vollständige Stromfreiheit mit Zangenamperemeter an allen DC-Leitungen prüfen.
2. XL-Geräteversion: Alle DC-Anschlussstecker nacheinander abziehen. S, Basis und M-Geräteversion: DC-An-
schluss im Gerät lösen.
↻ AC-/DC-Spannungsfreiheit sicher stellen.
↻ Stromfreiheit mit einem Zangenamperemeter sicher stellen.
↻ HINWEIS: Steckverbinder dürfen unter Spannung, aber nie unter Last
abgesteckt werden.
1. Mit Hilfe eines Schraubendrehers (Blattbreite 3 mm) den Raster an der Kupp-
lung herausdrücken.
2. Schraubendreher stecken lassen.
3. DC-Stecker von DC-Buchse abklemmen.
8.3 Gerät deinstallieren
GEFAHR
Gefährliche Spannung durch zwei Betriebsspannungen
Schwere Verletzungen oder Tod durch Berühren der Leitungen und/oder Klemmen/Stromschienen im Gerät.
Die Entladezeit der Kondensatoren beträgt bis zu 5 Minuten.
1. Das Gerät darf ausschließlich von einer anerkannten und vom Versorgungsnetzbetreiber zugelassenen
Elektrofachkraft geöffnet und gewartet werden.
2. Vor dem Öffnen des Gerätes: AC- und DC-Seite freischalten und mindestens 5 Minuten warten.
Seite 52
Operating Instruction I

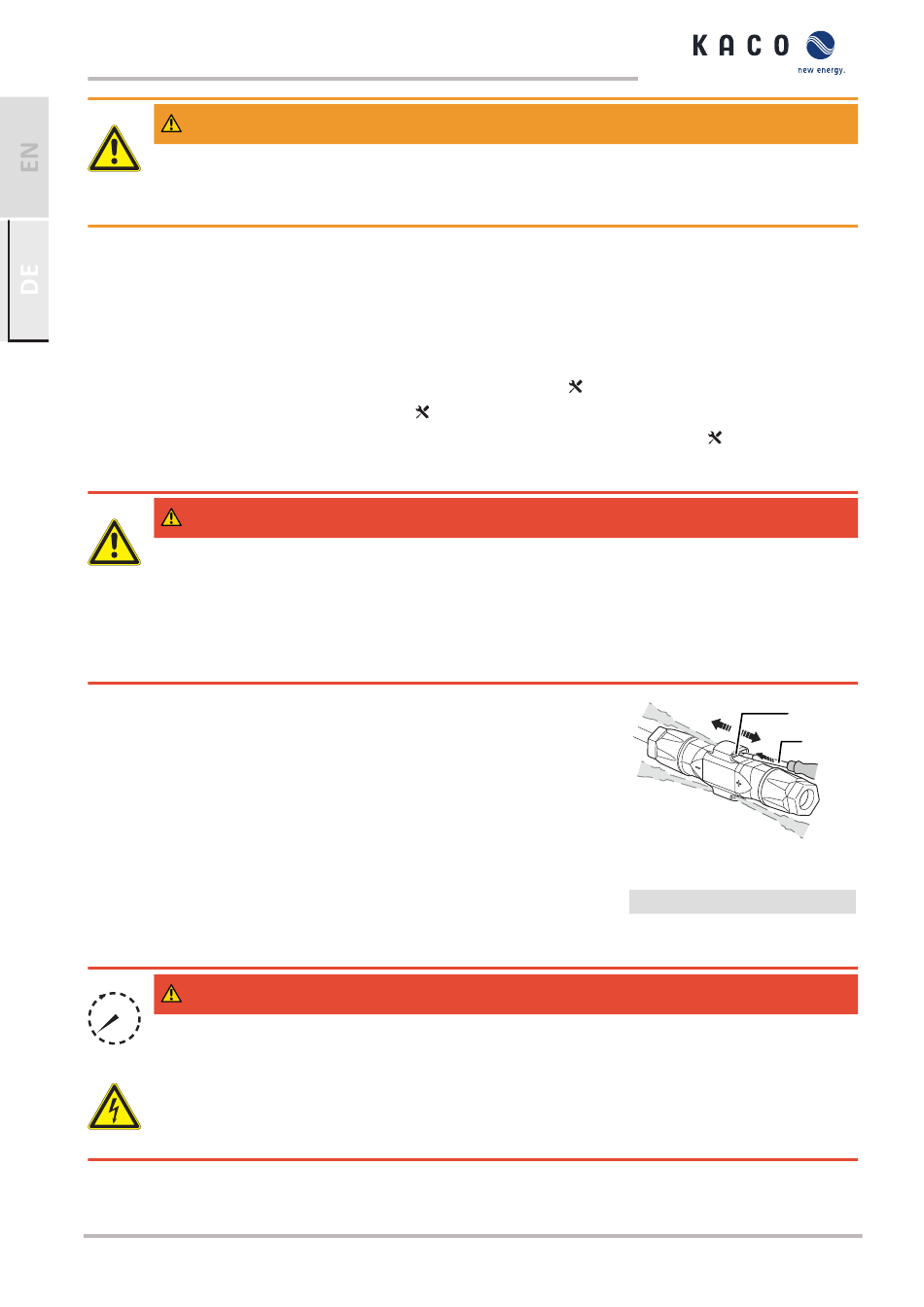

Abb. 28: Steckverbinder abstecken
1 Schraubendreher
2 Raster
KACO blueplanet 50.0 TL3 KACO blueplanet 60.0 TL3
2
2
1
1
