Pv Jeneratörünün Bağlanması; Potansiyel Dengelemesinin Oluşturulması; Bağlantı Bölgesinin Kapatılması - Kaco Blueplanet 50.0Tl3 Manual Del Usuario

1 | Genel notlar
NOT
PV jeneratörü boyutları
Cihaz, DC kısa devre akımı direncine göre yedek donanım ile tasarlanmıştır. Bu da bağlı bulunan PV
jeneratörünün büyük boyutlandırılmasını sağlar. PV jeneratörü için mutlak sınır, maksimum kısa devre akımı
değeri (ISCmax.) ve maksimum boşta çalışma gerilimi (Uoc max) değeridir.
6.6.4 PV jeneratörünün bağlanması
TEHLİKE
Elektrik çarpması nedeniyle ölüm tehlikesi!
Gerilim taşıyan bağlantılara dokunma nedeniyle ağır yaralanmalar veya ölüm tehlikesi söz konusudur. PV
jeneratörune ışınlama sırasında DC hatlarının açık uçlarında bir doğru gerilim bulunur.
1. PV jeneratörünün kablolarını sadece izolasyondan tutun. Açık hat uçlarına dokunmayın.
2. Kısa devrelerin oluşmasından kaçının.
3. Cihaza topraklama hatalı hat bağlamayın.
DİKKAT
DC geçme bağlantısı hatalı yapılandırıldığında PV jeneratörü hasar görür!
DC geçme bağlantısının hatalı yapılandırılması (+/- kutupları), DC bağlantısı yapılırken, kalıcı bağlantı boyunca cihazın hasar
görmesine yol açar.
1. PC jeneratörünü bağlamadan önce her zaman DC geçme bağlantısının kutuplarını (+/-) kontrol edin.
2. Solar modülleri kullanmaya başlamadan önce üreticinin belirlenmiş gerilim değerlerini, gerçekten ölçülmüş değerlerle
kontrol edin. PV sistemindeki DC geriliminin hiçbir zaman maksimum boşta çalışma gerilimini geçmemesi gerekir.
6.7 Potansiyel dengelemesinin oluşturulması
NOT
Yerel kurulum talimatına göre cihazın ikinci bir topraklama bağlantısı ile topraklanmak zorunda olabilir. Bunun
için cihazın alt tarafındaki dişli cıvata kullanılabilir.
↻ Cihaz tutucuya monte edilmiştir.
1. Potansiyel dengelemesi kablosunun izolasyonunu sıyırın.
2. İzole edilmiş hatta halka kablo pabucu M8 takın.
3. Potansiyel dengelemesi kablosunu topraklama noktasına yerleştirin ve ek M8
somun ve kilit pulu ile sabitleyin [ W_17/
4. Bağlı kabloların sağlam oturmasını kontrol edin.
ð Muhafaza potansiyel eşitlemesine dahildir.
6.8 Bağlantı bölgesinin kapatılması
1. Kullanılmayan vidalı kablo bağlantılarını kör başlıklarla kapatarak Koruma türü IP65'ün uygulanmasını
sağlayın.
2. Muhafaza kapısını çevirerek kapatın ve bir şalt dolabı anahtarıyla kilitleyin.
ð Cihaz monte edilmiş ve kurulmuştur.
Sayfa 230
Operating Instruction I
10 Nm].

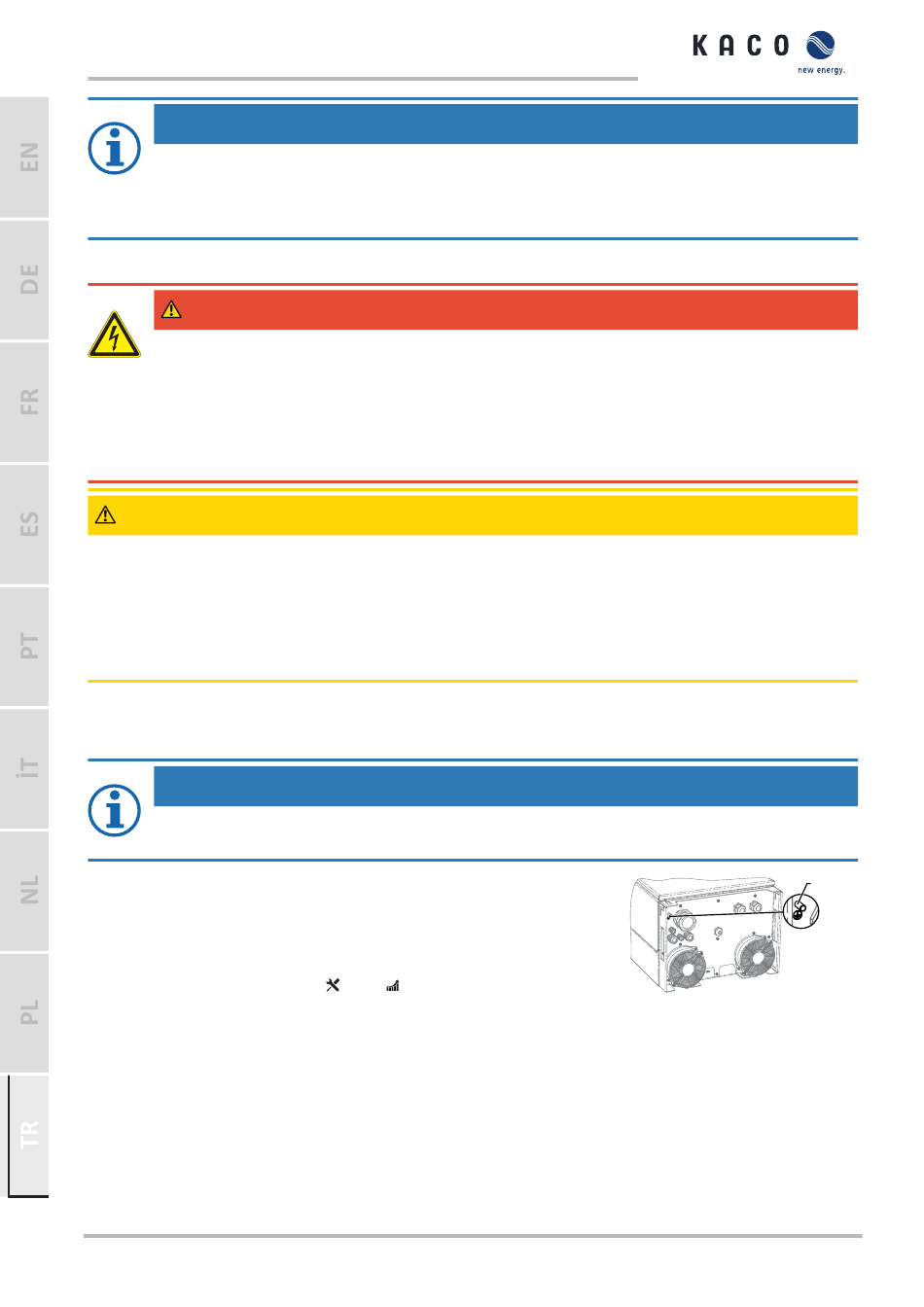

Şek. 24: Ek topraklama noktası
1 Topraklama pimi
