6 Instalação
6.1 Informações gerais
PERIGO
As ligações e os cabos do dispositivo encontram-se sob tensões perigosas mesmo depois de ativar
e desligar o dispositivo!
Ferimentos graves ou morte devido ao contacto com os cabos e/ou terminais/calhas de corrente do
dispositivo.
1. O dispositivo tem de estar completamente montado antes de efetuar a ligação elétrica.
2. Respeite todas as disposições de segurança e condições de ligação técnicas atualmente em vigor do
fornecedor de energia.
3. A abertura e a manutenção do dispositivo só podem ser realizadas por um eletricista especializado,
devidamente reconhecido como tal.
4. Desligar a tensão de alimentação mediante desativação dos fusíveis externos.
5. Verificar a ausência total de corrente com o amperímetro de pinças em todos os cabos CA e CC.
6. Não tocar nos cabos nem nos terminais/calhas de corrente ao ligar ou desligar o componente.
7. Mantenha o dispositivo fechado durante a operação.
↻ NOTA: Versão S: Desligar o dispositivo externamente na caixa
coletora de linhas.
1. Mover o interruptor de corte DC da posição 1 (ON) para 0 (OFF).
2. Empurrar a alavanca de segurança (1) pela parte de trás.
3. Colocar o cadeado (2) na alavanca de segurança.
. PERIGO! Para as verificações, é igualmente necessária uma medição
sob tensão. A abertura e a manutenção do dispositivo só podem ser
realizadas por um eletricista especializado reconhecido como tal e
autorizado pelo operador da rede de alimentação.
. PERIGO! Respeite todas as normas de segurança relativas a um
contacto seguro com materiais condutores de tensão.
6.2

Abrir o dispositivo

↻ Dispositivo montado na parede.
↻ Limpar uma eventual aderência de humidade na estrutura da porta da
caixa com um pano.
1. Abrir a porta da caixa na fechadura superior e inferior com a chave de duplo
palhetão em anexo.
2. Abrir cuidadosamente a porta da caixa.
ð Prosseguir com a instalação do dispositivo.
6.3 Visualizar a área de conexão
O ponto de conexão para a alimentação CA está localizado no interior da caixa. A fonte de entrada CC é
conectada no interior ou no exterior da caixa, dependendo da versão do dispositivo (S, Basic, M ou XL).
Página 120
Operating Instruction I

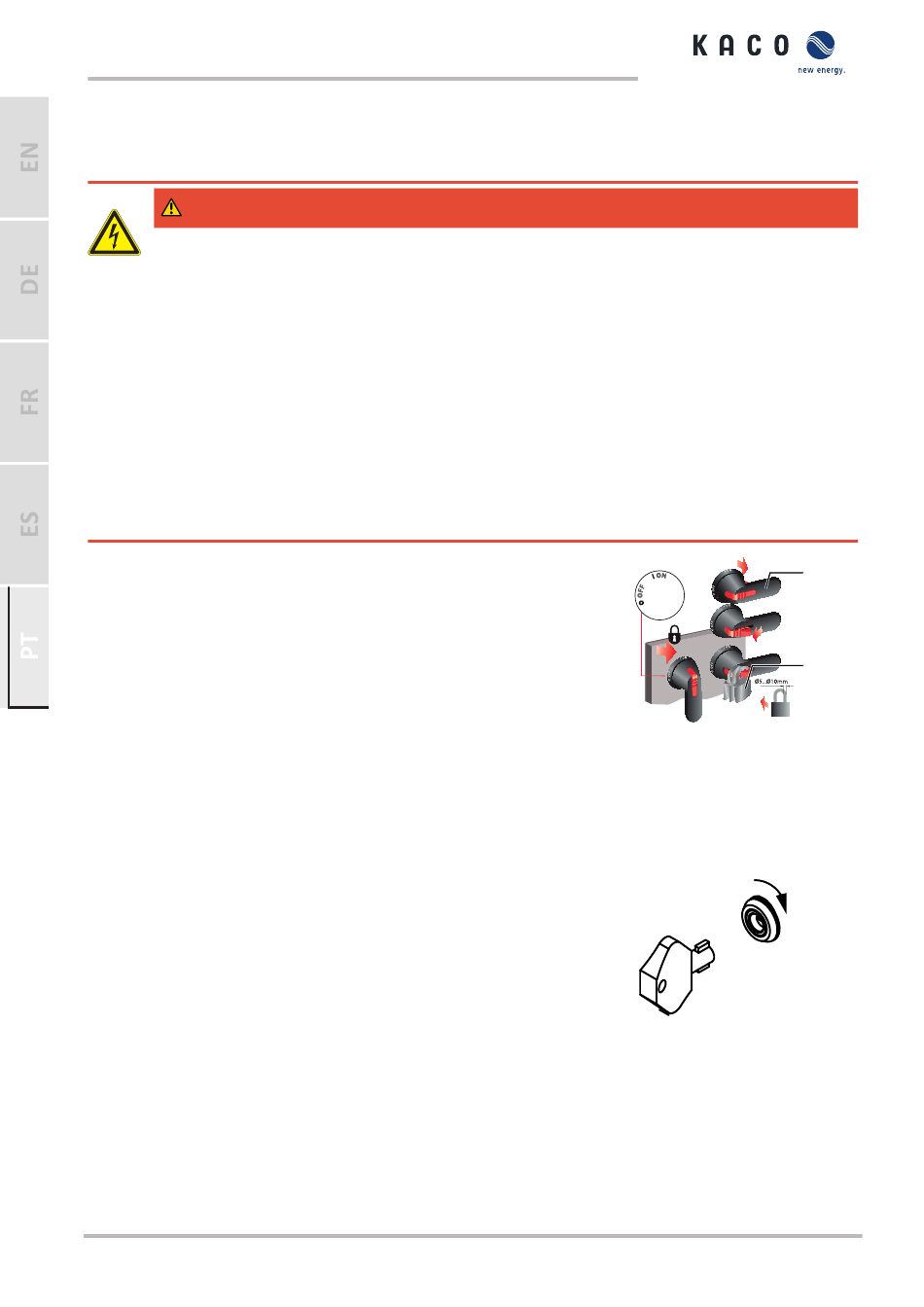

Fig. 9: Bloquear o seccionador CC
contra uma nova ligação
Fig. 10: Abrir a fechadura da porta
KACO blueplanet 50.0 TL3 KACO blueplanet 60.0 TL3
1
2
Close
Fechar
Abrir
Open
