5.1.5 Бір бағыттық клапан
DN 80 бір бағыттық клапанына техникалық қызмет көрсету
немесе қызмет көрсету жағдайында шығару құбырын төгетін
ішкі клапан жапқышын көтеруге арналған төгу бұрандасы
кіреді. Клапан EN12050-4 стандартына сай жасалған жəне
сыналған. 5 - суретті қараңыз.
Ағын бұрандасын бұру алдында гайканы
Ескерту
босатыңыз.

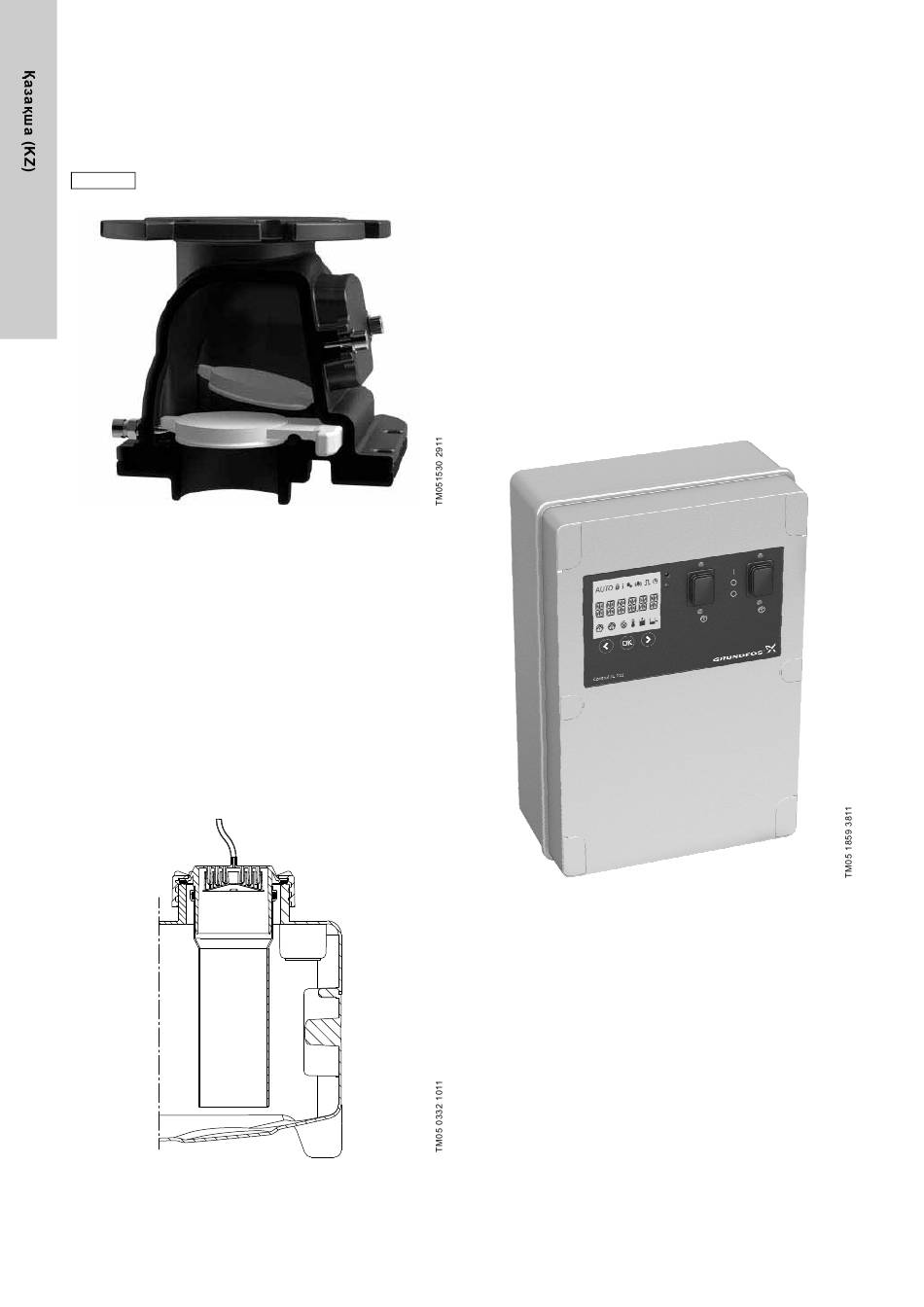

5. сур. Кіріс (қос) бір бағыттық клапан, DN 80
5.1.6 Деңгей датчигі, Multilift MD, MLD
Контроллерде орналасқан пьезоретивті қысым датчигі шланг
арқылы қоймадағы қысым құбырына жалғанған.
Шланг жалғанған бұранда қалпақшасында конденсатты
қақпан жəне DN 100 құбырына байланысы бар. Бұл құбыр
қоймаға сілтейтін қысым құбыры. Жоғары сұйықтық деңгейі
қысым құбырындағы жəне шлангтағы ауаны қысады, жəне
пьезористивті датчик қысымды ұқсас сигналға өзгертеді.
Басқару құрылғысы ұқсас сигналды сорғыны қосу жəне өшіру
үшін, судың жоғары деңгейге шыққанын ескерту үшін
қолданылады. Қысым құбыры бұранда қақпашасының
астында орналасқан жəне техникалық қызмет көрсету, қызмет
көрсету жəне түтіктің ішін тазалау үшін алынады. О тəрізді
сақина тығыздықты қамтамасыз етеді.
Шлангтың ұзындығы 4 немесе 10 м бола алады.
Шланг контроллерге жалғануы керек.
6. сур. Шлангқа бұранда қақпашасы,DN 100 құбырына
конденсатты қақпан
310
5.2 LC 221 контроллері
LC 221 - Grundfos Multilift MD жəне MLD су көтеру
станцияларын басқару жəне бақылау үшін арнайы жасалған
деңгей контроллері. Басқарудың негізі - жинау қоймасында
орналасқан пьезористивті датчиктен үздіксіз қабылданатын
сигнал.
Деңгей контроллері ультрадыбыс деңгейіндегі датчик өлшеген
сұйықтық деңгейіне сай MD жəне MLD Multilift сорғыларын
қосады жəне өшіреді. Бірінші іске қосу деңгейіне жеткенде,
сорғы іске қосылады жəне сұйықтық деңгейі тоқтату деңгейіне
дейін төмендегенде, контроллер сорғыны тоқтатады.
Егер сұйықтық деңгейі екінші іске қосу деңгейіне дейін
көтерілсе, екінші сорғы да іске қосылады жəне сұйықтық
деңгейі тоқтау деңгейіне дейін төмендегенде, контроллер
сорғыларды тоқтатады.
Екі сорғының арасында өзгермелі іске қосады.
Бір сорғыда сорғы істен шыққан жағдайда, екінші сорғы
қосылады (сорғының автоматты ауысуы).
Қоймадағы сұйықтық деңгейі жоғары болған жағдайда,
сорғы істен шықса, т.б. дабыл көрсетіледі.
Бұған қоса, деңгей контроллерінде төменде сипатталғандай
көптеген қосымша функциялары бар.
7. сур. Multilift MD жəне MLD үшін LC 221 деңгей
контроллері
LC 221 контроллерінің келесі функциялары бар:
• екі ағынды су сорғыларын қосу/өшіруді басқару өзгеріп
жұмыс істейтін жəне сорғы істен шыққан жағдайда
автоматты түрде ауысатын ұқсас жұмыс атқаратын
пьезоресистивті деңгей датчигінен келетін үздіксіз сигналға
негізделген
• мотор сақтандырғышы жəне/немесе токты өлшеу,
сонымен бірге, жылулық қосқыштарды қосу.
• операциялық - бiр жолғы шектеу арқылы келесi шұғыл
операциямен моторлы қорғау. Қалыпты операциялық
уақыт макс. 25 секунд (MD), жəне 55 секунд (MD) ол
3 минутқа дейін ғана шектеле алады
көрсеткіштерінің сипаттамасы
коды F011).
• ұзақ белсенсіздік кезеңдерінде (соңғы жұмыстан кейін
24 сағат) автоматты сынақ іске орындалады (2 секунд)
• желіден қуатты өшіруден кейін 45 секундқа дейін қайта іске
қосу кідірісі (бір уақытта бірнеше жабдықты іске қосқанда,
желі жүктемесін біркелкі ету үшін)
(6.4 Ақаулық
суретін қараңыз, ақаулық
