3.2 Clean-In-Place用途向け技術デー タ
運転圧力最大2 bar時におけ る40分以下の短期温度限界 ：
PVDF製ポ ン プ ヘ ッ ド の最高液温
ス テ ン レ ス製ポ ン プ ヘ ッ ド の最高液温
ポ リ 塩化ビ ニル (PVC) 製ポ ン プ ヘ ッ ド はCIP用途では使用 し ない で く だ さ い。
3.3 寸法
表示す る寸法はすべてのDDE に共通です。 以下の外形図はDDE-PR を 表 し ま す。
17.5 110
105
120

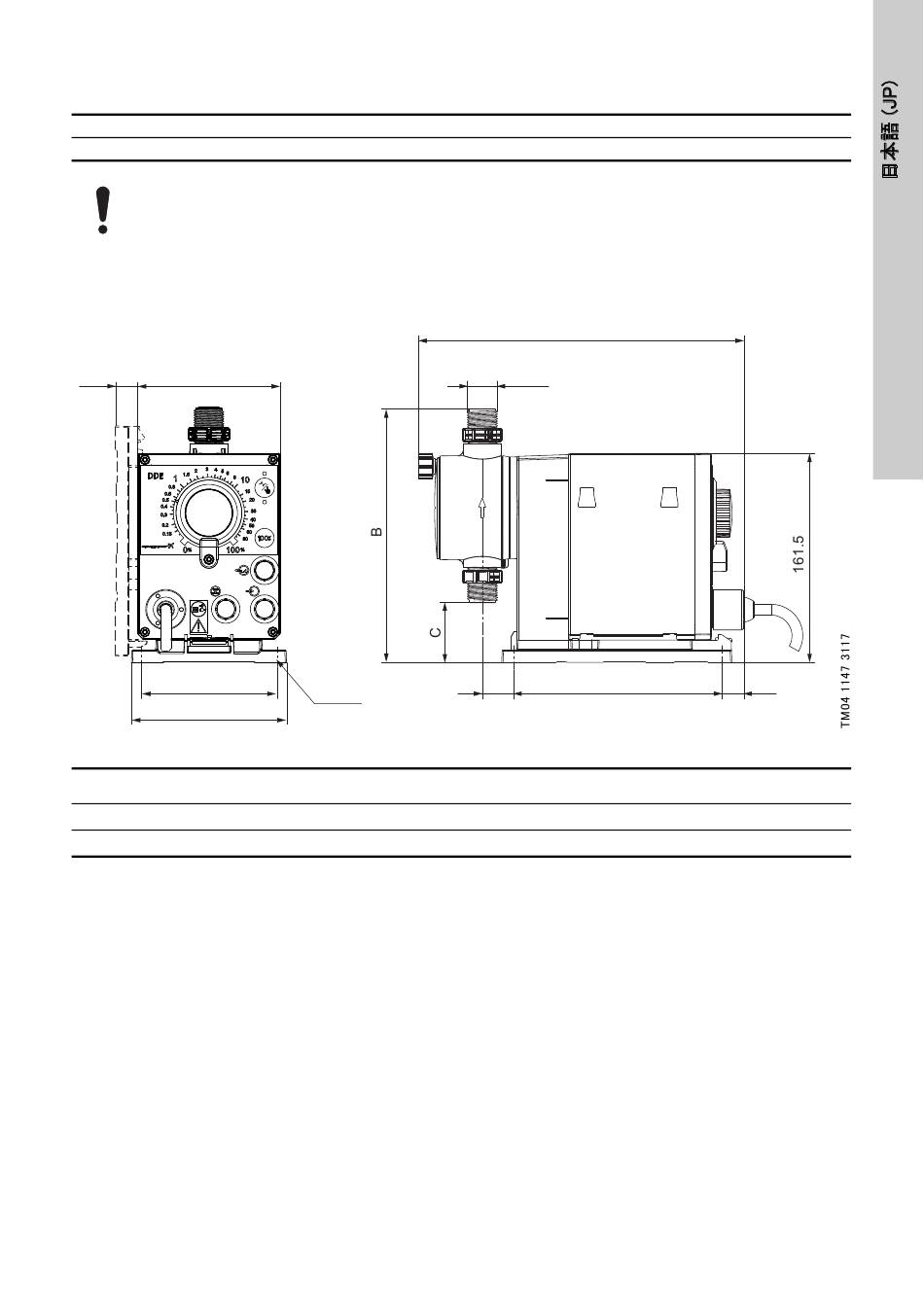

図 3 寸法図
ポ ン プ タ イ プ
DDE 6-10
DDE 15-4
D
4 x Ø6
A1 [mm] B [mm]
251 196
251 200.5
A1
G 5/8
161
C [mm]
46.5
39.5
[°C] 85
[°C] 120
17
D [mm]
24
24
