Español

5.4 Accesorios

Póngase en contacto con el servicio técnico de
Wilo con respecto a la lista de accesorios.
• Módulo IF PLR para conectar a PLR/convertidor
de interfaz.

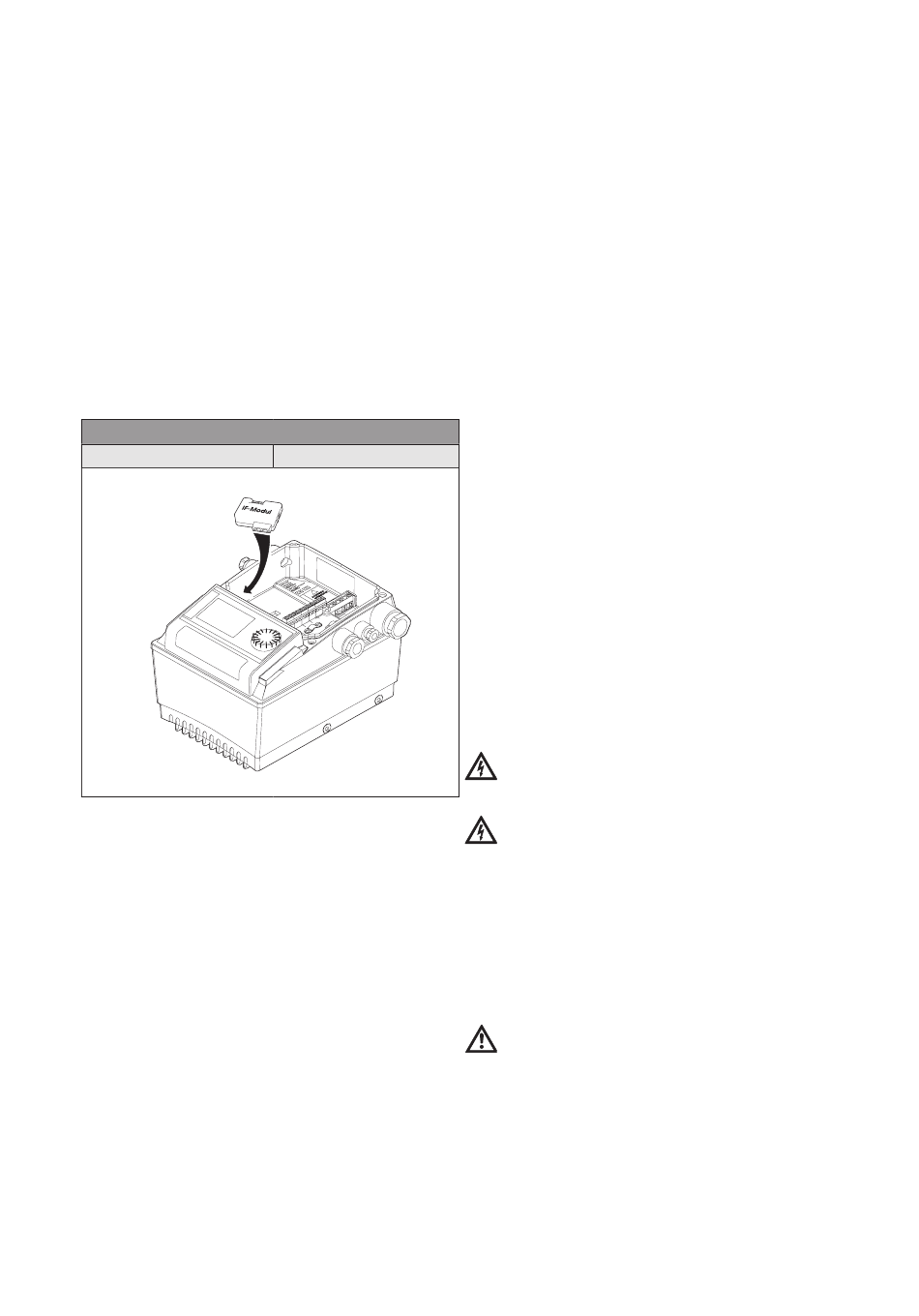

• Módulo IF LON para conectar a la red
LONWORKS. Estos módulos se conectan directa-
mente a las interfaces de conexión del conver-
tidor (véase la fig. siguiente).
• Válvulas antirretorno (con pestaña o anillo
elástico para su funcionamiento con presión
constante).
• Kit de protección contra el funcionamiento en
seco.
• Kit de sensor para regular la presión (precisión:
≤ 1%, debe utilizarse entre un 30 y un 100% del
rango de medición).
Se recomienda el uso de accesorios nuevos.
1.1
132
Potencia (kW)
2
10. Descripción y función
6.1 Descripción del producto
Fig. 1, 2, 5
1 - Válvula de succión de la bomba
2 - Válvula de descarga de la bomba
3 - Válvula antirretorno
4 - Tapón de venteo
5 - Soportes de tubo o abrazaderas
6 - Colador
7 - Tanque de almacenamiento
8 - Abastecimiento de agua de la ciudad
9 - Interruptor y seccionador con fusibles
10 - Gancho de elevación
11 - Bloque de cimentación
12 - Sensor de presión
13 - Tanque
14 - Válvula de aislamiento del tanque
15 - Pantalla
16 - Botón de ajuste
HC = Presión mínima de entrada
HP = Posición del tapón de venteo

6.2 Funciones del producto

• Bomba multietapas vertical (de 2 a 10 etapas)
con motor de rotor húmedo y conexiones Inline.
• En la bomba de rotor húmedo, el fluido pasa por
todas las piezas en rotación. El fluido lubrica los
cojinetes y refrigera tanto los cojinetes como el
rotor. La bomba no necesita
11. Instalación y conexión eléctrica
Solo puede realizar la instalación y la conexión
eléctrica el personal cualificado, de conformi-
dad con la disposiciones locales.
ADVERTENCIA: Peligro de lesiones.
Respete las disposiciones de prevención de acci-
dentes en vigor.
ADVERTENCIA: Peligro por tensión eléctrica.
Es preciso evitar la posibilidad de que se produz-
can peligros debidos a la energía eléctrica.
11.1 Recepción
Desembale la bomba y elimine el embalaje
siguiendo las normativas medioambientales.
11.2 Instalación
Coloque la bomba en un lugar seco, bien venti-
lado y libre de heladas sobre una superficie plana
de cemento, y fíjela con los tornillos previstos.
ATENCIÓN: Peligro y desgaste de la bomba.
La presencia de cuerpos extraños o suciedad en
la carcasa de la bomba puede afectar a las
funciones del producto.
• Se recomienda realizar todos los trabajos de sol-
dadura antes de instalar la bomba.
• Limpie todo el circuito antes de la instalación y la
puesta en marcha de la bomba.
- Para facilitar la inspección o la reposición,
debe instalar la bomba en un lugar fácilmente
accesible.
mantenimiento.
