Installatie

A

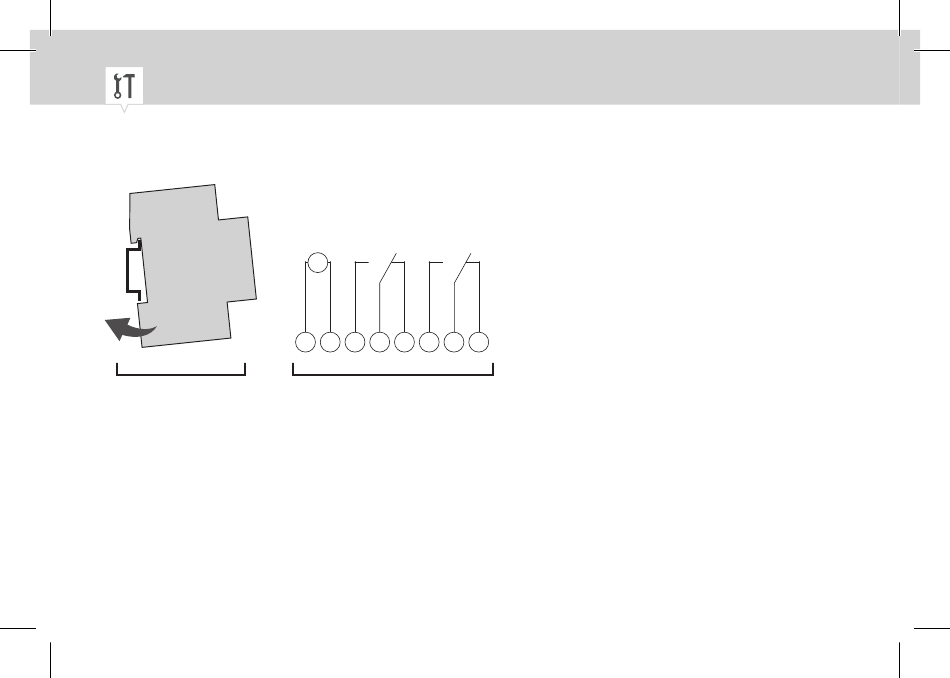

Afb. 5: Montage op DIN-rail en schakelschema
B
2-kanaals-kanaaluitbreiding
1. Kanaaluitbreiding van boven op de DIN-rail (Afb. 5/A) plaatsen en naar achteren drukken tot deze
vergrendelt.
2. Kanaaluitbreiding volgens schakelschema (Afb. 5/B) aansluiten (leidingen met een doorsnede
tussen 1 mm² en 2,5 mm² gebruiken).
98
CH1 CH2
M
~
L N 1 2 3 5 6 7
