Carril Conductor - Curvar - Faba 100 Instrucciones De Montaje

Carriles conductores
Curvar
Para obtener información detallada, consúltese el catálogo
principal, capítulo IS 100 B ES páginas 4 y 5

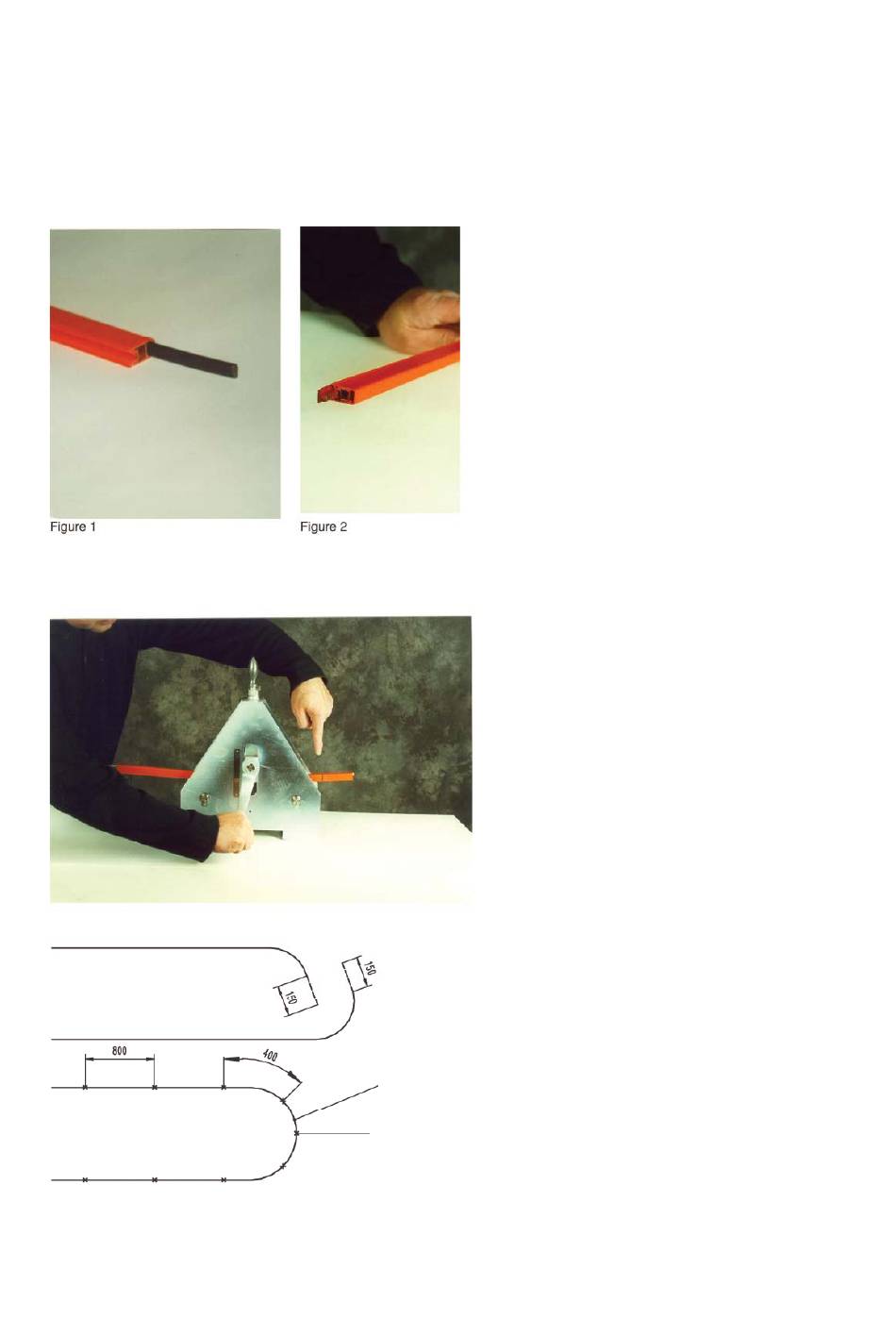

Figura 1:
Para el curvado horizontal (curvado sobre la superficie
de contacto o sobre el dorso del carril), insertar la tira
de plástico 7 x 3,2 mm en el espacio situado entre el
carril metálico y la camisa aislante. En conectores de
carril "tipo tornillo" y en separaciones para los
capuchones de transición insertar la tira hasta que se
encuentre como mínimo 20 mm en el interior de la
camisa aislante.
Figura 2
En curvas verticales (curvado sobre un lado del carril)
utilícese además la tira de plástico roja. La tira roja se
puede reutilizar una vez realizado el curvado.
Si se desea, es posible realizar los curvados en fábrica.
Si el curvado se realiza en el lugar de montaje hay que
determinar la longitud del arco y marcarla lateralmente
en la camisa aislante del carril a curvar. Se deberá
marcar como mínimo a 150 mm desde el principio del
carril, ya que no es posible doblar dicha zona.
Introducir el carril conductor en la máquina curvadora
hasta que la primera marca del arco se halle centrada
respecto a uno de los rodillos inferiores. Bajar el rodillo
superior de acuerdo con el radio necesario. Introducir
el carril conductor en la máquina hasta la 2ª marca. Es
posible corregir la curva volviendo a introducir el carril
en la máquina.
Si se van a unir dos curvas de carriles, se deben
recortar unos 150 mm los extremos de los carriles a
unir. Esto es necesario, ya que dicha zona queda fuera
de la actuación de la máquina curvadora. Empujar la
tira flexible, que se encuentra en la parte dorsal del
carril, como mínimo 20 mm hacia atrás.
Grapa
Grapa de
Grapa
soporte
suspensión
soporte
Conector de carriles
(tipo con tornillo)
