FABA 100
SISTEMA DE LÍNEAS
DE CONTACTO
Instrucciones de montaje
AISLADAS
Para obtener información detallada, consúltese
Transiciones en desvíos y elevaciones
el catálogo principal, capítulo IS 100 U ES
páginas, 3, 4 y 5
Antes de marcar la vía del monorraíl para
perforar los orificios, verificar las dimensiones
de taladrado correspondientes a la altura del
montaje. Las dimensiones de taladrado para las
transiciones rectas en desvíos o elevaciones
puede consultarlas en el catálogo principal IS
100 U ES, páginas 3, 4 y 5.
Las dimensiones de taladrado para tramos de
desvío de 45º figuran en la página 24 de las

Plantilla de taladrado

presentes instrucciones de montaje.

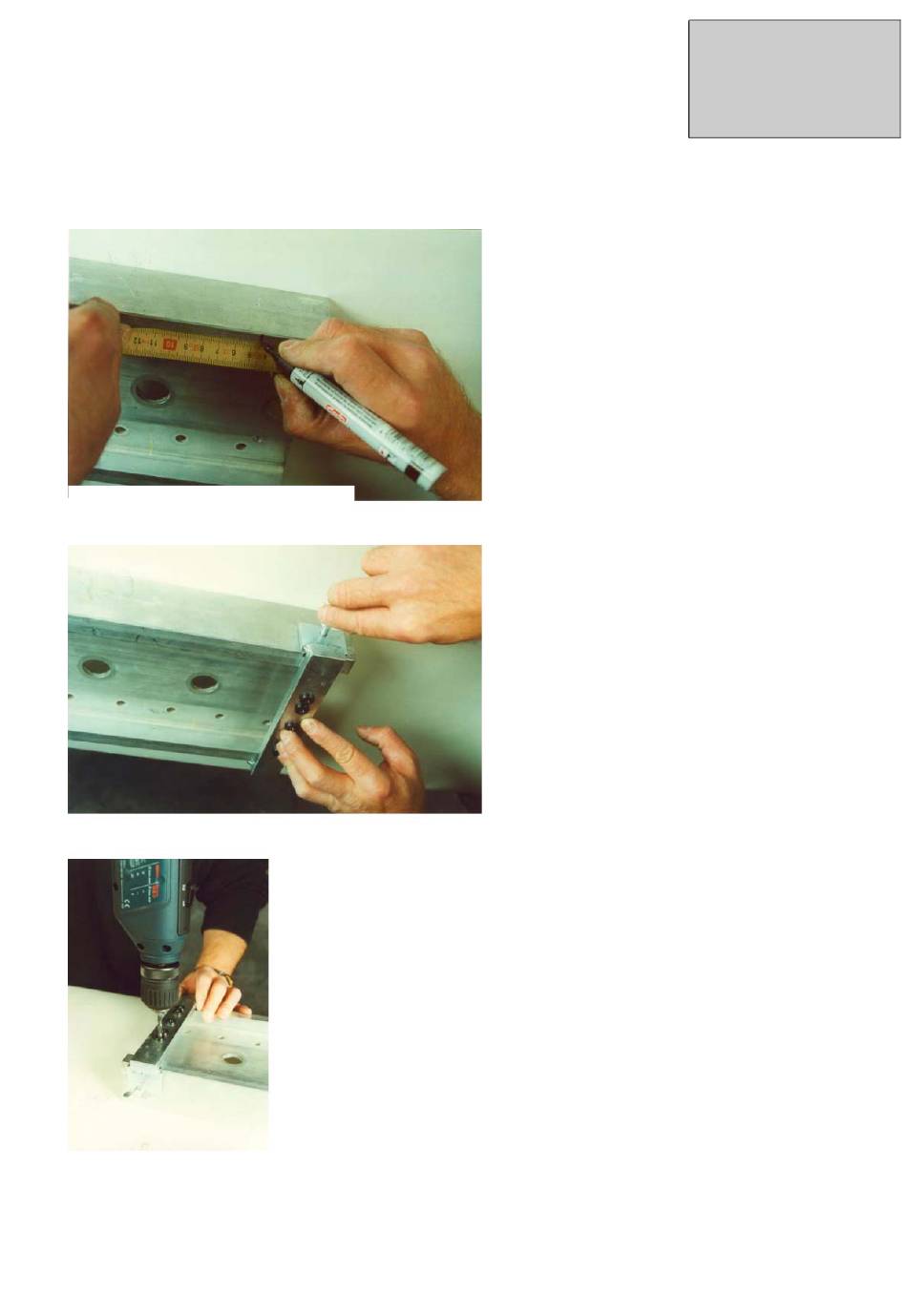

Prever un marcado para el taladrado del
monorraíl.
Colocar la plantilla de taladrado sobre el
monorraíl y orientar hacia el marcado.
Apriete la plantilla y taladre orificios en el alma
del monorraíl (Ǿ 5 mm a 5,5 mm).
