Conector De Carriles - Tipo Tornillo - Faba 100 Instrucciones De Montaje

FABA 100
SISTEMA DE LÍNEAS
DE CONTACTO
Instrucciones de montaje
AISLADAS
Para obtener información detallada, consúltese el catálogo
principal, capítulo IS 100 B ES página 7
Conector de carriles
(Tipo tornillo)

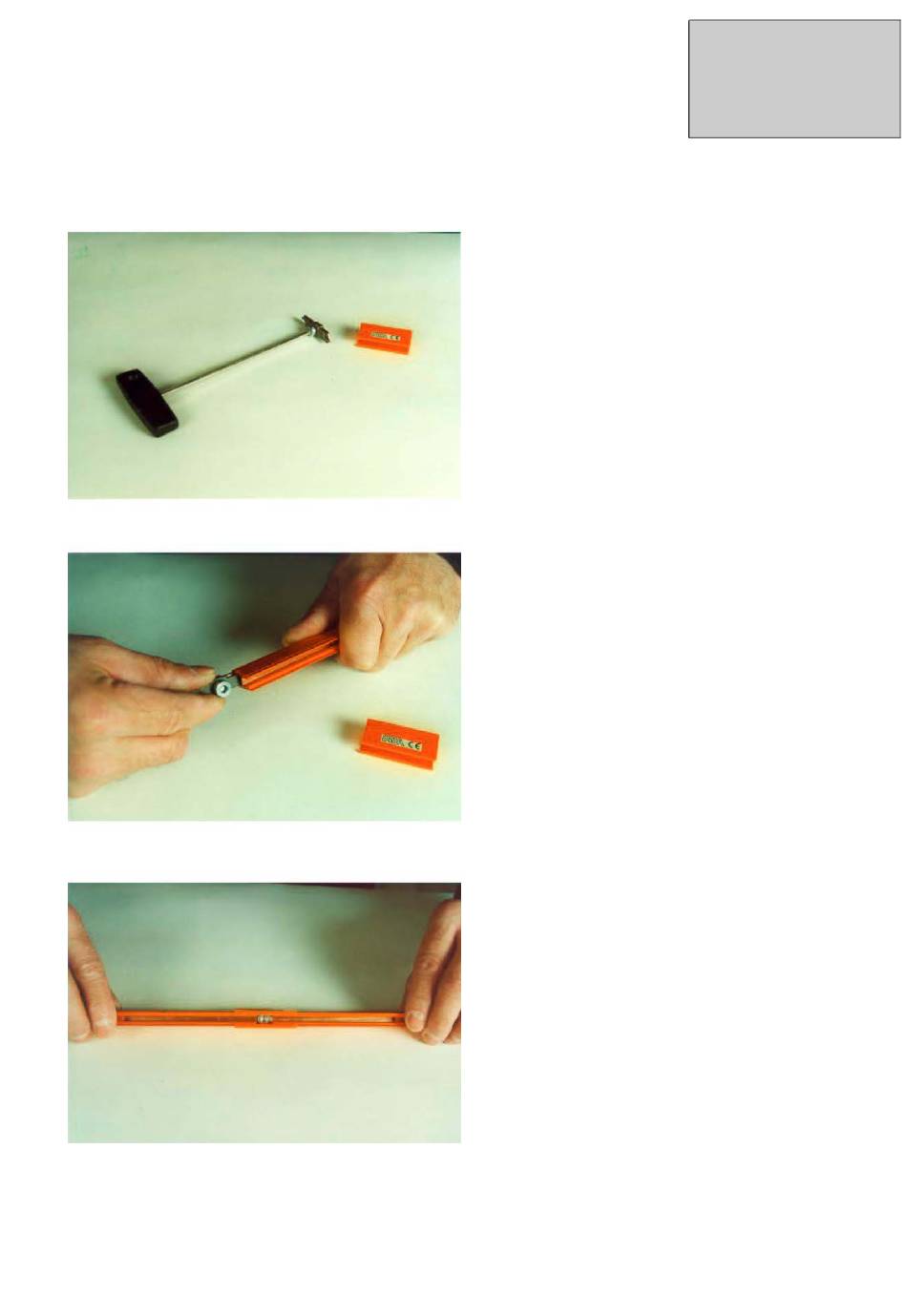

Aflojar el tornillo cilíndrico con llave Allen 4 mm.
Atención:
Usar únicamente el tipo de llave mostrada, ya que
garantiza el par de apriete suficiente y evita que el
tornillo sufra daños.
Introducir el conector tipo tornillo en el carril
conductor ya montado, pasarle por encima la funda.
Prestar atención a que la funda envuelva la camisa
aislante.
Encajar el siguiente carril conductor en las grapas
soporte ya montadas. Llevar el carril conductor por la
junta y empalmarlo hasta el tope. La funda debe
envolver la camisa aislante. Apretar el tornillo
firmemente con la llave.
