Página 45
• Lea completamente este manual de instalación antes de instalar el producto. • El trabajo de instalación debe realizarse de acuerdo con la Normativa eléctrica nacional y solamente por personal autorizado. • Por favor, guarde el manual para futuras consultas, una vez lo haya leído detenidamente. TIPO: Suspendido del techo www.lg.com...
Página 46

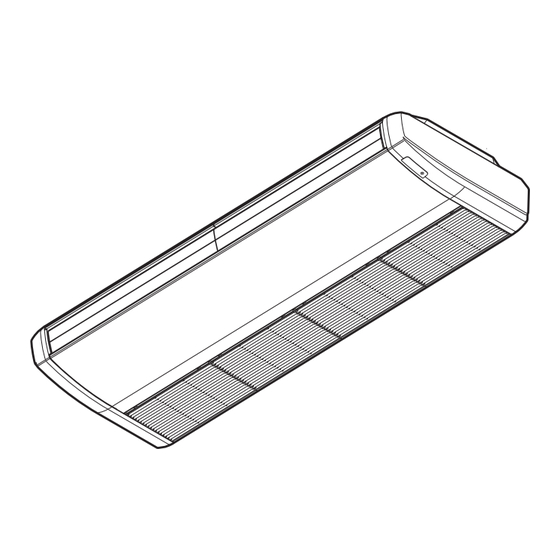

Suspendido del techo Manual de instalación ÍNDICE Componentes de instalación Herramientas necesarias Trabajos de instalación Instalación componentes..3 Precauciones de seguidad ..4 o Modelo de papel para la o Nivel Instalación o Destornillador instalaciòn Selección de la mejor ubi- o Cuatro tornillos modelo "A" & o Taladro eléctrico cación ........6 o Broca...
Introducción Introducción Símbolos utilizados en este manual Este símbolo le avisa del riesgo de descarga eléctrica. Este símbolo le avisa de riesgos que pueden producir daños al aire acondi- cionado. Este símbolo indica notas especiales. NOTA Características Descarga de aire Parrilla derecha Receptor de señal Filtro de aire...
Precauciones de seguridad Precauciones de seguridad Para evitar lesiones al usuario o a otras personas y daños materiales, debe seguir las siguientes instrucciones. n Lea estas instrucciones antes de instalar el aire acondicionado. n Observe las precauciones especificadas en este manual, ya que incluyen indicaciones importantes relacionadas con la seguridad.
Precauciones de seguridad n Operación No almacene ni utilice gas inflamable o combustibles cerca del aparato. • Existe riesgo de incendio o avería del aparato. PRECAUCIÓN n Instalación Compruebe siempre las fugas de Instale la manguera de drenaje para Instale el aparato bien nivelado. gas (refrigerante) después de la asegurarse de que el agua se drena instalación o reparación del apara-...
Instalación Instalación Selección de la mejor ubicación Unidad interior 1. No coloque generadores de calor o vapor cerca Más de 700mm de la unidad. 2. Seleccione un lugar donde no haya obstáculos frente a la unidad. 3. Asegúrese de que el drenaje de condensación pueda conducirse convenientemente.
Instalación Montaje de tuercas y tornillos de ancla- Dim(mm) je (montaje en techo) Capacidad(Btu/h) • Prepare 4 tornillos de suspensión.(La longitud de 18/24k cada tornillo debería ser la misma.) 1255 • Mida y marque la posición de los pernos de sus- 1655 pensión y del orificio para la tubería.
Instalación Instalación de la unidad interior Cuelgue la unidad interior en el tornillo de suspensión siguiendo estas instrucciones: 1. Levante la unidad interior a suficiente altura. 2. Inserte la parte de suspensión en 4 tornillos en los 4 colgadores que observará en la parte lateral del chasis principal, uno a uno.
Instalación Preparación de las tuberías La principal causa de las fugas de gas es un defecto en el proceso de conexión por abocardado. Realice estas conexiones observando el procedimiento siguiente. 1. Corte las tuberías y el cable operación. • Utilice el juego de tuberías facilitado o tuberías que Tubo de adquiera usted mismo.
Instalación Precaución • Utilice siempre una manguera de carga para la conexión del puerto Union de servicio. • Después de ajustar la tapa, compruebe que no existe ningún escape de refrigerante. • Si pierde una tuerca abocardada, utilice siempre la combinación de dos llaves inglesas.
Instalación Comprobación del drenaje Para comprobar el drenaje 1. Vierta un vaso de agua en el evaporador. 2. Asegúrese de que el agua fluye a través de la manguera de drenaje de la unidad interior sin ninguna fuga y que sale por la salida de drenaje. Conductos de drenaje 1.
Instalación PRECAUCIÓN : Una vez confirmadas las condiciones anteriores, prepare el cableado como sigue: 1) Nunca deje de tener una corriente individual especial para el aire acondicionado. Con respec- to al método de cableado, siga los pasos del diagrama de circuito colocado en el interior de la cubierta de control.
Instalación Asamblea de cubierta lateral 1. Cubra los lados del chasis principal con las cubiertas laterales como se indica en la figura.+ 2. Levante ligeramente el borde de la cubierta lateral con las manos para fijar la cubierta debidamente en el panel.
Instalación Instalación del control remoto con cable 1. Coloque y fije el control remoto con los tornillos incluidos en el lugar donde desee ubicarlo. - Instálelo teniendo cuidado de no doblarlo, ya que resultaría en una instalación incorrecta.Coloque el panel de control cerca de la caja de restauración en caso de existir una.
Página 59
Instalación 4. Conecte la unidad de interior y el control remoto usando el cable de conexión. Compruebe si el conector está conectado con normalidad. Lado de la unidad interior Cable de conexión 5. Use el cable de extensión si la distancia entre el control remoto y la unidad de interior es superior a 10m.
Instalación Nombre y funciones del control remoto con cable (accesorio) 1. Pantalla de indicación de funcionamiento 2. Botón de ajuste de temperatura 3. Botón de velocidad del ventilador •La velocidad del ventilador tiene 3 pasos. 4. Botón ON/OFF (ENCENDIDO/APAGADO) 5. Botón de selección de modo de operación 6.
Instalación Ajuste del interruptor DIP del PCB de la unidad interior Función Descripción Desactivación Activación Predeterminado Comunicación N/D (Por defecto) DESACT DESACT Ciclo N/D (Por defecto) DESACT Control de grupo Selección de maestro o esclavo Maestro Slave Modo de contacto Selección de modo de con- Control remoto con DESACT...
Instalación Ajuste del control de grupos 1. Control de grupos 1 n Control remoto por cable 1 + unidades interiores estándar Sistema de red LGAP Esclavo Esclavo Maestro Esclavo Señal 12 V Mensaje de error en pantalla Conecte sólo la señal serie y las líneas GND en la unidad interior esclava Maestro n Interruptor DIP en PCB...
Página 63
Instalación 5. Si se produce algún fallo en la unidad interior, se mostrará en el control remoto con cable. Con excepción de la unidad interior averiada, se puede controlar cualquier otra unidad interior. 6. En el caso de control de grupo, se pueden usar las funciones siguientes. - Selección de opciones de funcionamiento (funcionamiento/parada/modo/ajuste de temperatura) - Control de caudal (Alto/Medio/Bajo) - No es posible con algunas funciones.
Instalación 3. Control de grupo 3 n Conexión mixta con unidades interiores y unidad de entrada de aire exterior Sistema de red LGAP Signal Maestra esclava Maestra esclava 12 V Display Error Message Maestra Maestra h Estándar y una unidad de entrada de aire exterior, separe la unidad de entrada de aire exteri- or con unidades estándar.(Porque los ajustes de temperatura son diferentes) h Aparte de esto, es el mismo procedimiento aplicado al Control de Grupo 1.
Instalación 4. 2 Control remoto n Control remoto por cable 2 + Unidad interior 1 Sistema de red LGAP Maestro Mensaje de error en pantalla Maestro Esclava 1. Se pueden conectar dos controles remotos con una unidad interior. 2. Se puede conectar cada tipo de unidad interior con dos controles remotos. 3.
Instalación 5. Accesorios para el ajuste de control de grupos Se puede ajustar el control de grupos con las utilización de los accesorios siguientes. 2 unidades interiores + control remoto por cable 1 unidades interiores + 2 controles remotos por cable h Cable PZCWRCG3 utilizado para la conexión h Cable PZCWRC2 utilizado para la conexión S lave...
