Mantenimiento De La Unidad De Corte; Giro (Inclinación) De La Unidad De Corte Central En Posición Vertical - Toro Groundsmaster 4100 Manual Del Operador

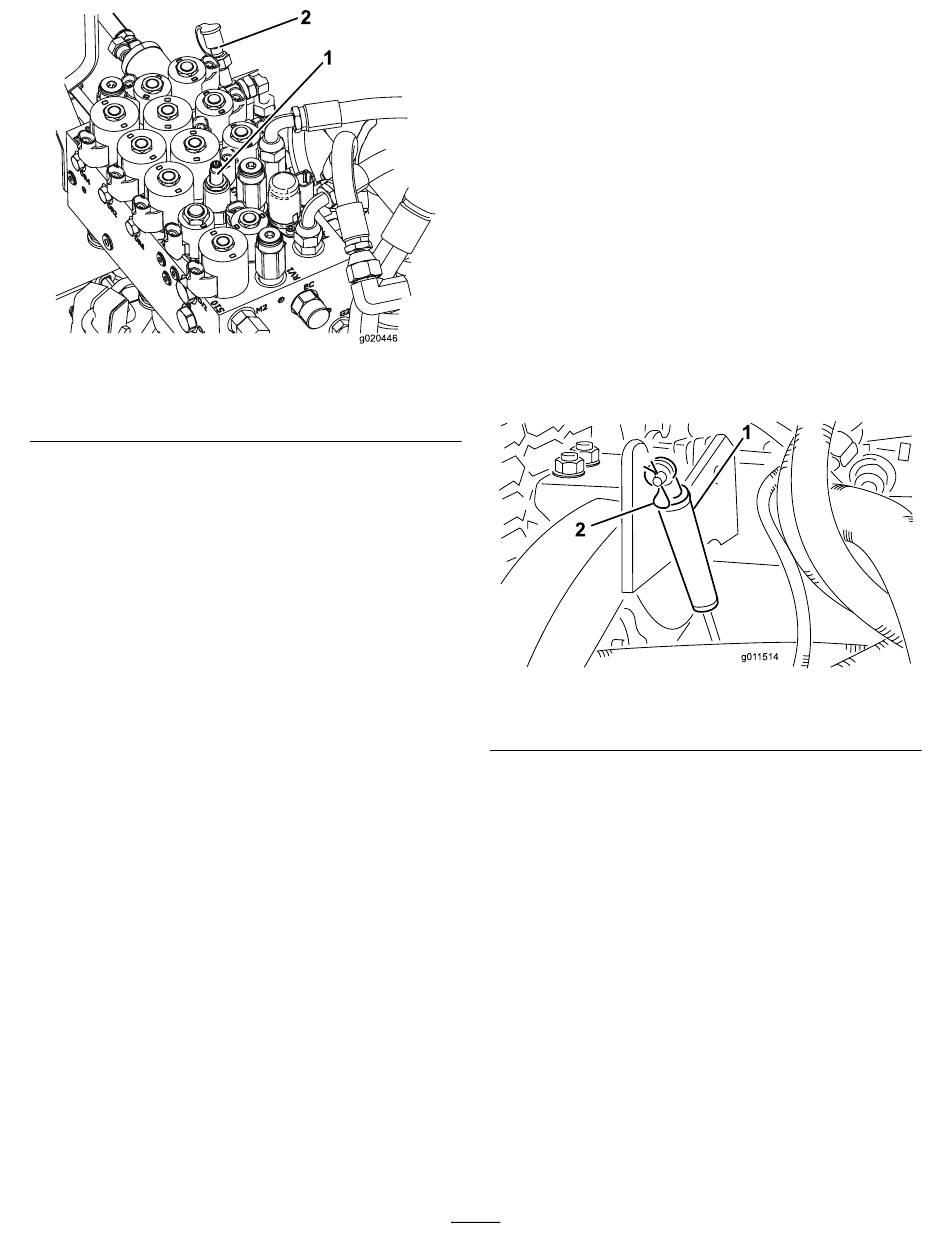

Figura 119
1. Tornillo de ajuste del
contrapeso
g020446
2. Punto de prueba de
contrapeso
Mantenimiento de la
unidad de corte
Giro (inclinación) de la
unidad de corte central en
posición vertical
Nota:
Aunque no es necesario, puede girar (inclinar)
la unidad de corte central.
1. Eleve la unidad de corte central un poco del
suelo, accione el freno de estacionamiento, pare
el motor y retire la llave.
2. Retire el pasador de horquilla que fija los
amortiguadores a los brazos de elevación
(Figura 120).
1. Amortiguador
3. Gire el amortiguador hacia la carcasa.
4. Retire el pasador de horquilla y la chaveta que
fijan las cadenas de ajuste de la altura de corte
a la parte trasera de la unidad de corte
121).
84
Figura 120
2. Chaveta
g011514
(Figura
