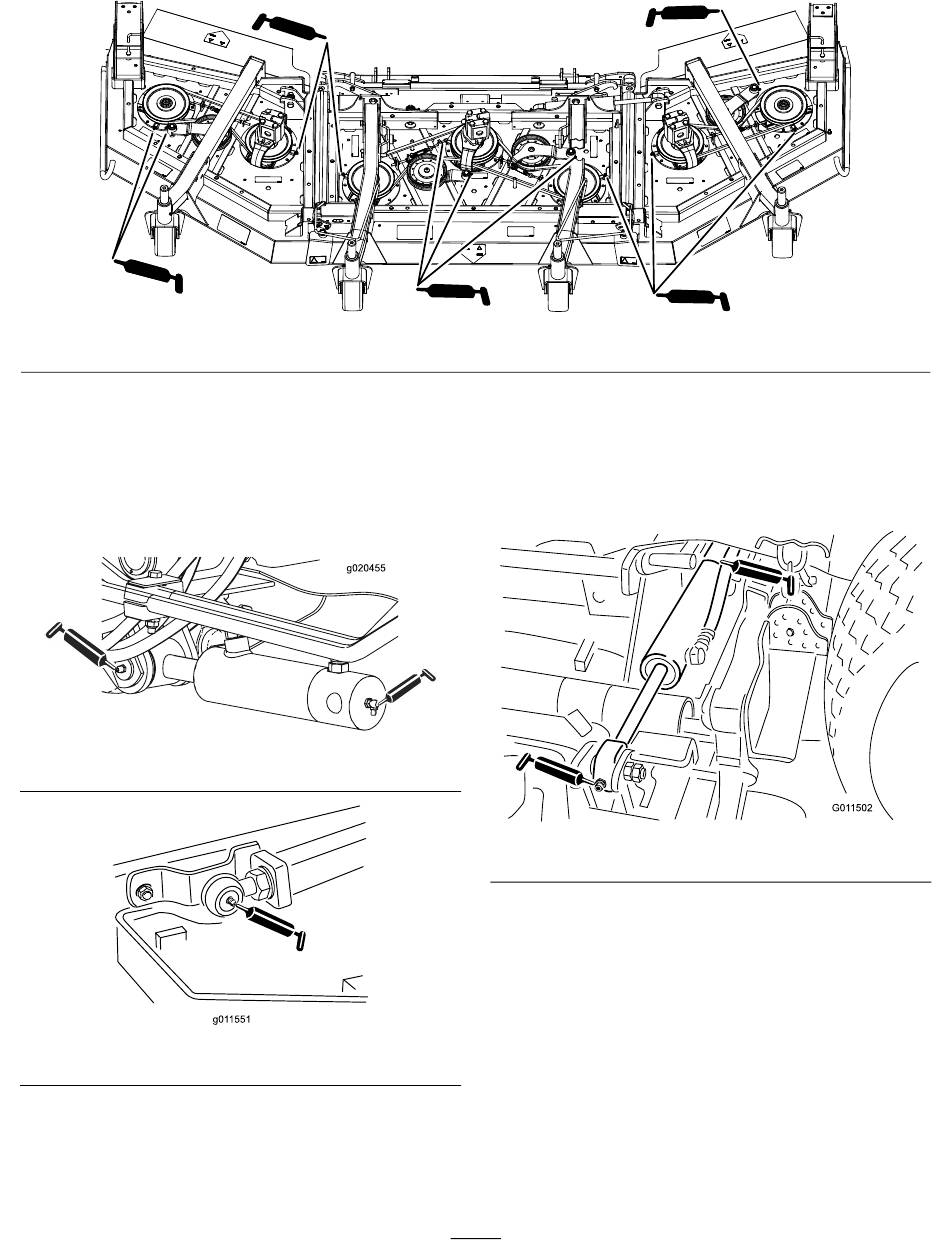

Conjuntos De Elevación De La Carcasa Central; Conjuntos De Elevación De Las Carcasas Laterales - Toro Groundsmaster 4100 Manual Del Operador

Conjuntos de elevación de la
carcasa central
•
Casquillos de los cilindros de los brazos de
elevación (2 en cada lado)
•
Rótulas de los brazos de elevación (2)
(Figura 82)
(Figura
Figura 82
Figura 83
Figura 81
Conjuntos de elevación de las
carcasas laterales
El cilindro de elevación de las carcasas de 4 aletas
(Figura 84)
83)
g020455
Unidades de corte laterales
•
Casquillo del eje de la horquilla de la rueda
giratoria (1)
•
Cojinetes del eje de la cuchilla – situados debajo
de la polea (2 en cada lado)
g011551
•
Casquillo del pivote del brazo tensor – situado en
el brazo tensor (1)
65
Figura 84
(Figura 85)
g244640
g011502
