Mantenimiento de la
unidad de corte
Separación de la unidad de
corte de la unidad de tracción
1. Coloque el cortacésped sobre sus tambores sobre
una superficie nivelada.
2. Baje el soporte de pie. Inserte un pasador o similar
de 6 mm (1/4") de diámetro en el taladro del bastidor
situado por encima del perno de montaje del soporte
de pie (Figura 47).

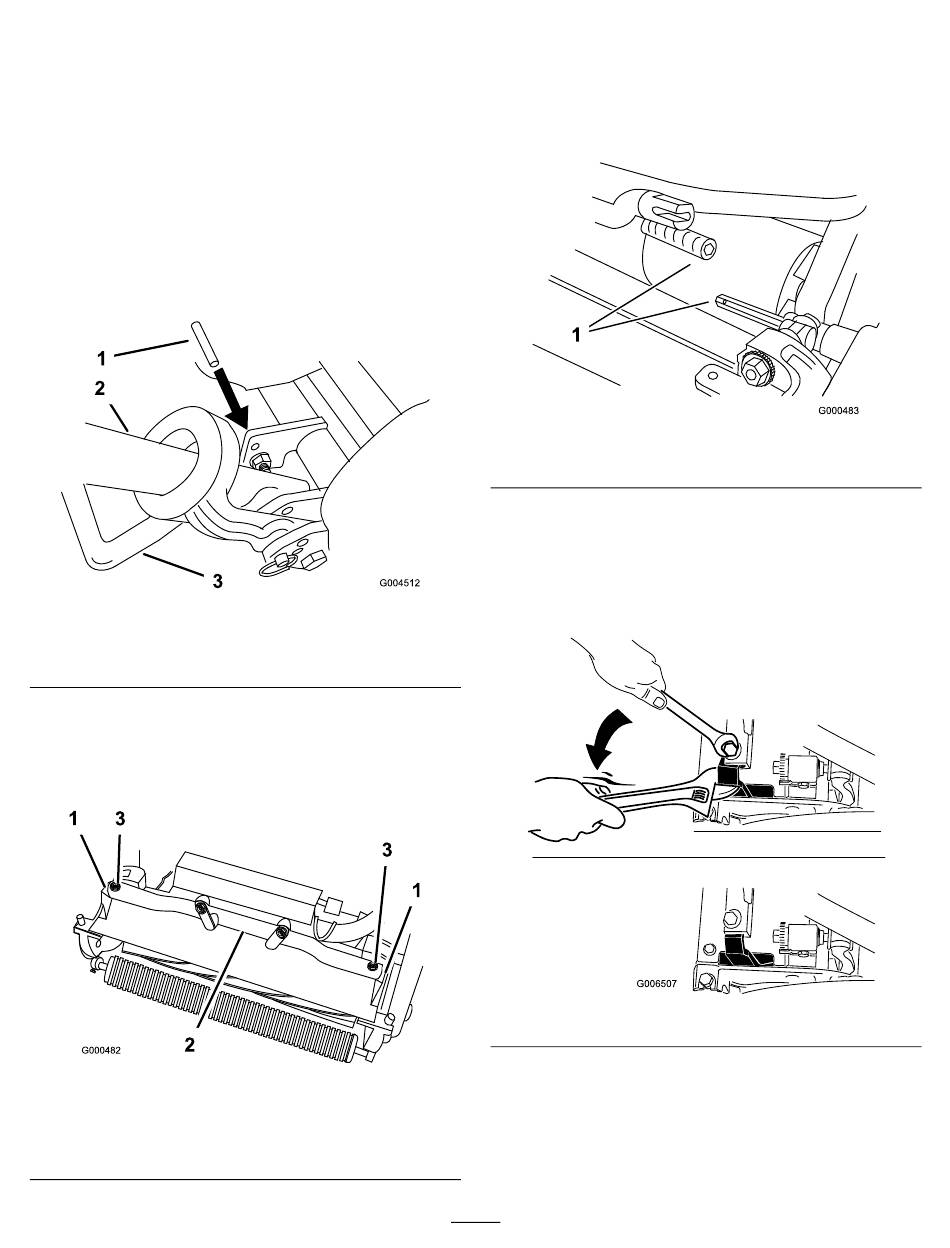

Figura 47
1. Pasador de 6 mm (1/4")
2. Agarradero
3. Retire el recogedor.
4. Retire los 2 pernos que fijan los brazos de pivote de
la unidad de corte al tubo del bastidor de la unidad
de tracción (Figura 48).
Figura 48
1. Brazos de pivote de la
unidad de corte
2. Tubo del bastidor de la
unidad de tracción
3. Soporte de pie
3. Pernos
5. Gire hacia adelante los brazos de pivote (Figura 48)
y apoye la unidad de tracción sobre el soporte
bloqueado.
6. Tire de la unidad de corte unas 51 mm hacia
adelante, y luego a la derecha, para desconectar el
acoplamiento de la transmisión (Figura 49).
1. Acoplamiento de la transmisión
7. Invierta el procedimiento para instalar la unidad de
corte.
Nota: Al apretar las fijaciones de montaje del brazo
de giro, sujételo con una llave ajustable para que esté
paralelo a la chapa lateral.Figura 50

Ajuste del rodillo trasero

1. Ajuste los soportes del rodillo trasero a la posición
superior o inferior, dependiendo del intervalo de
alturas de corte deseado (Figura 51 y Figura 52).
31
Figura 49
Figura 50
