8.5.2 Procedimiento de Revisión
(1) Carcasa del compresor 7
Revise la carcasa del compresor en busca de alguna señal de contacto con el impulsor del
compresor, defectos en la superficie, abolladuras o golpes en la superficie de la junta, y reem-
plácela si está defectuosa.
(2) Carcasa de la turbina 11
Compruebe si hay alguna señal de contacto con la rueda de la turbina, exfoliación debida a la
degradación causada por el óxido de la superficie de hierro, deformación por efectos térmicos o
golpes.
Cámbiela por una nueva si está defectuosa.
(3) Impulsor del compresor 18
Revíselo en busca de señales de contacto, astillas, corrosión o deformación.
Cámbielo por uno nuevo si está defectuoso.
(4) Eje de la turbina 1
1) Busque en la rueda de la turbina signos de
contacto, astillas, decoloración o deformación
por causas térmicas. Busque posibles curva-
turas en el segmento del eje, busque en el
segmento de la mangueta decoloración ter-
mal o desgaste anormal, y busque en la
ranura del anillo de aislamiento defectos en
la superficie o desgaste. Sustitúyalo por uno
nuevo si está defectuoso.

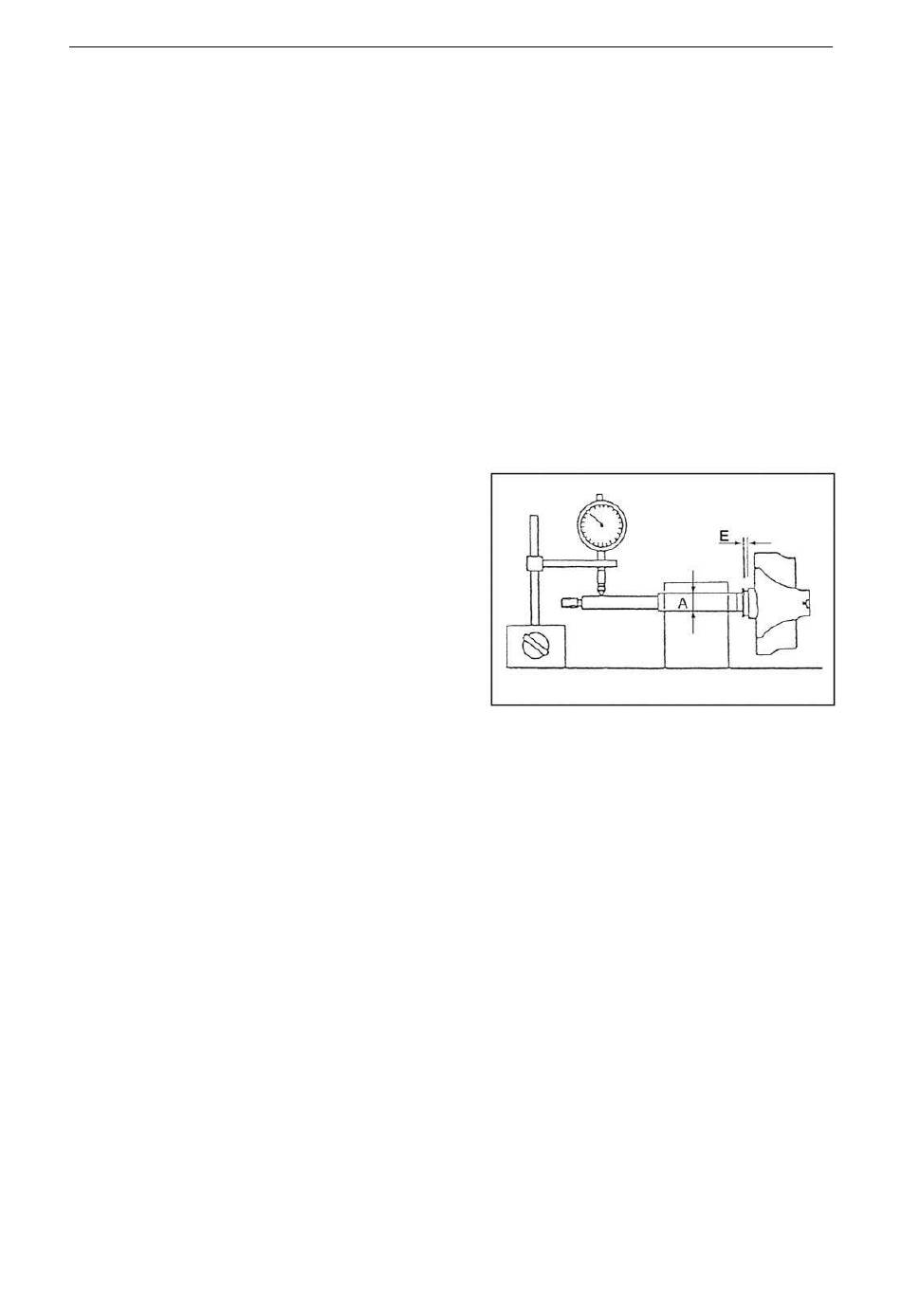

2) Mida el diámetro exterior de la mangueta del
eje de la turbina (A) y la profundidad de la
muesca del anillo de aislamiento (E).
Sustituya el eje de la turbina por uno nuevo
si supera el límite de desgaste.
Límite de desgaste del diámetro externo de
la mangueta (A)
RHF5 . . . . . . . . . . . 7,98 mm
RHB51 . . . . . . . . . . 7,98 mm
RHB31 . . . . . . . . . . 6,25 mm
Límite de desgaste de profundidad de mues-
ca del anillo (E)
RHF5 . . . . . . . . . . . 1,29 mm
RHB51 . . . . . . . . . . 1,29 mm
RHB31 . . . . . . . . . . 1,07 mm
3) Mida el descentramiento del eje de la turbina
y sustitúyalo por uno nuevo si sobrepasa
0,011 mm.
(5) Placa aislante de calor 20
Revise la placa aislante de calor y busque cual-
quier señal de contacto, deformación térmica o
corrosión.
Sustitúyala por una nueva si está defectuosa.
