4.3.6. Sustitución del retén de aceite (lado de la caja de engranajes)
1) Sustituya el retén de aceite por uno nuevo cuando haya desmontado la caja de engrana-
jes.
Extraiga el retén de aceite usado.
2) Inserte un nuevo retén de aceite. Ajuste la posición de la inserción del retén de aceite
hacia la cara del fondo de la caja de engranaje. (Consulte la ilustración que sigue).
3) Aplique grasa de litio a los extremos del retén de aceite. En el caso de retenes de aceite
antipolvo con doble borde, aplique aceite de motor en el borde del retén de aceite con el
fin de no dañarlos al instalar la polea.
[ATENCIÓN]
Compruebe que no vierte aceite en la superficie cónica del cigüeñal. En caso de que sea
así, límpielo usando detergente.
(4) Instale con precaución la polea del cigüeñal para evitar dañar los bordes de los retenes
de aceite. Asegúrese de usar la herramienta de instalación de la polea de cigüeñal en el
caso del motor equipado con retén antipolvo de doble borde en el retén de de aceite.
Polea de cigüeñal
Guía
Herramienta de instalación
de la polea de cigüeñal
Junta de aceite con retén de polvo de doble borde
4.3.7. Sustitución del cojinete del árbol de levas
Sustituya el cojinete usando la herramienta especial de mantenimiento (Consulte el Nº 7 de
4.1.2(1) en el Capítulo 4).
4. Desmontaje, revisión y montaje de motores
Retén de aceite con retén
antipolvo de doble borde
Cabeza moleteada
89

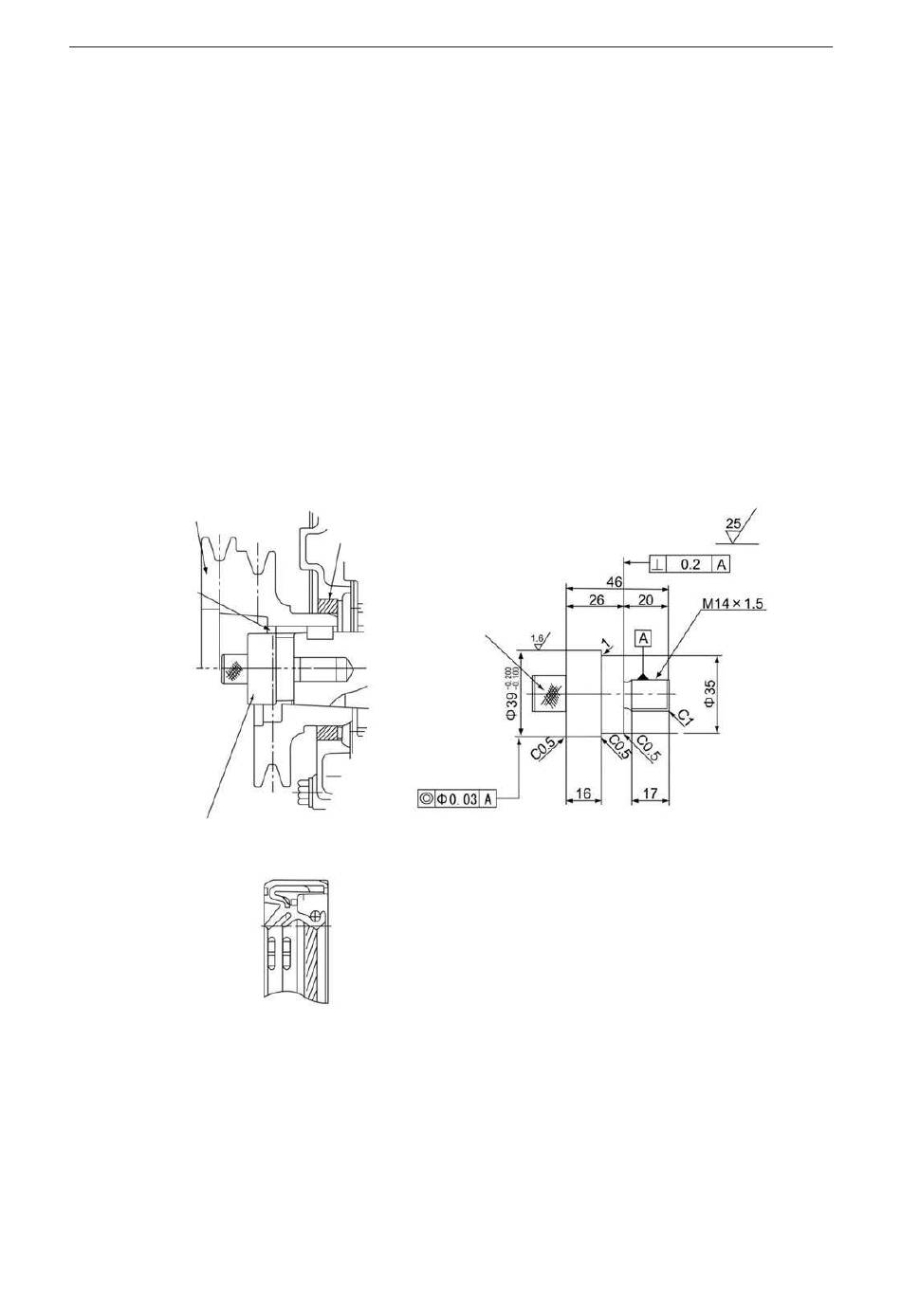

Detalle de la herramienta para la instalación
de la polea de cigüeñal (Escala: libre)
(disponibilidad local)
Para el motor 4RNV94L con retén de aceite
antipolvo con doble borde
