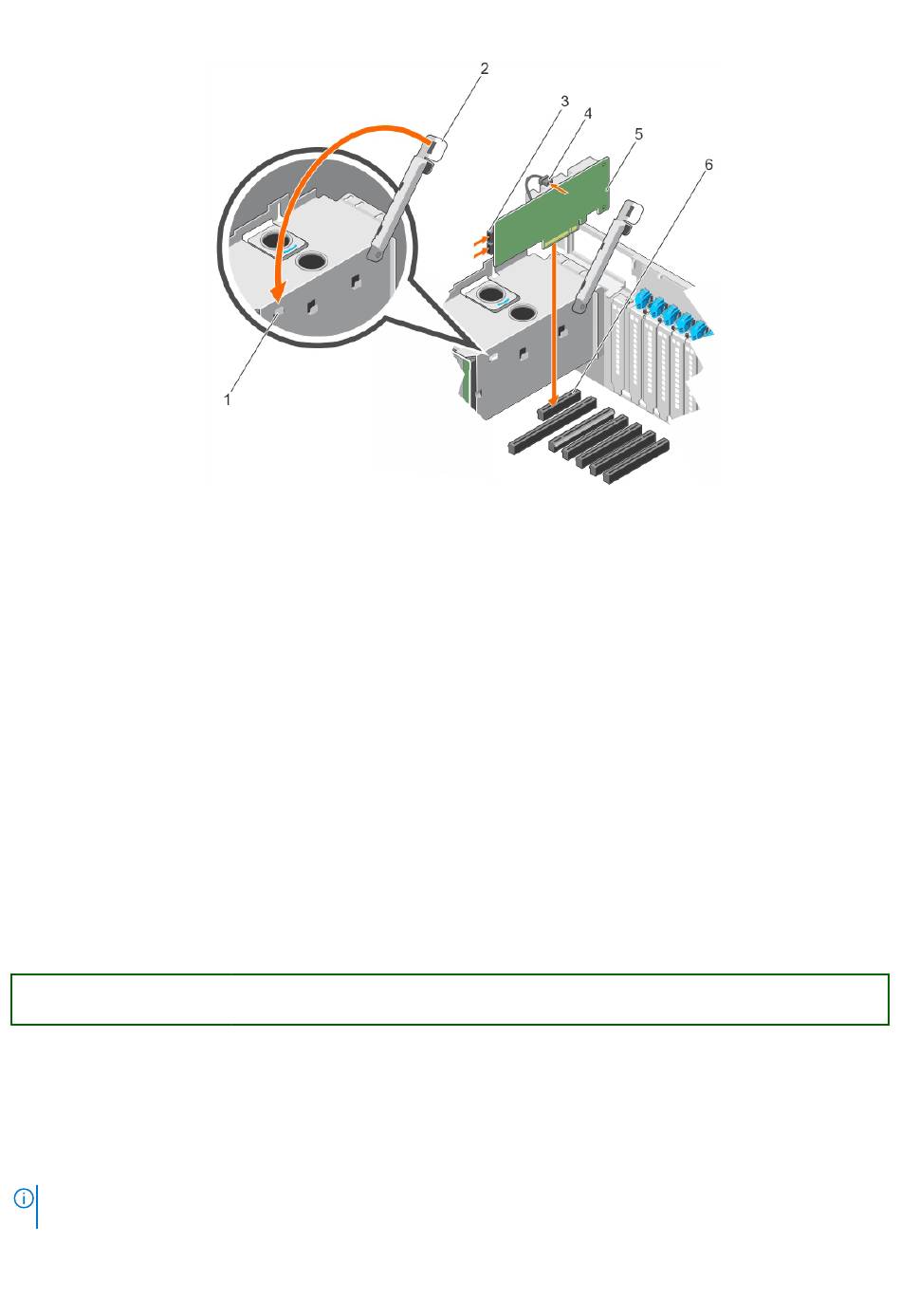

Ilustración 68. Instalación de la tarjeta controladora de almacenamiento integrada
1. Ranuras para las abrazaderas en el compartimento de la
unidad de fuente de alimentación
3. Conector SAS
5. Tarjeta controladora de almacenamiento
1. Instale la tarjeta vertical NDC.
2. Si fue extraído, instale el soporte vertical de expansión izquierdo.
3. Siga el procedimiento que se describe en la sección Después de trabajar en el interior del sistema.
Referencias relacionadas
Instrucciones de seguridad
Antes de manipular el interior del sistema
Tareas relacionadas
Instalación de la tarjeta vertical de la tarjeta secundaria de red
Instalación del soporte vertical para la tarjeta de expansión izquierda o derecha
Después de manipular el interior del sistema
Identifier
Version
Status

Procesadores y disipadores de calor

Siga el siguiente procedimiento cuando:
● Extracción e instalación de un disipador de calor
● Instale un procesador adicional
● Reemplace un procesador
NOTA: Para garantizar el enfriamiento adecuado, debe instalar un procesador de relleno en todos los zócalos para
procesadores vacíos.
on page 71
on page 72
on page 72
GUID-41344D5D-E4CF-4B9D-845A-B530EBDCFF7E
8
Translation Validated
2. Abrazadera
4. Conector de la batería de la controladora de
almacenamiento
6. Conector de tarjeta controladora de almacenamiento de la
placa base
on page 130
on page 121
Instalación y extracción de los componentes del sistema 145
