Dell PowerEdge R930 Manual Del Propietário página 134

2. Siga el procedimiento que se describe en la sección Antes de trabajar en el interior del sistema.
1. Alinee lo siguiente:
a. Conectores de la tarjeta de interfaz de red (NIC) con la abertura de la ranura para la tarjeta vertical de la tarjeta de red
secundaria (NDC).
b. Tornillos cautivos con los orificios para tornillos en el soporte vertical de la tarjeta NDC.
2. Presione la NDC en los bordes para asegurarse de que el conector de la NDC encaje con el conector situado en el soporte
vertical de la NDC.
3. Apriete los tornillos cautivos para fijar la NDC al soporte vertical de la NDC.

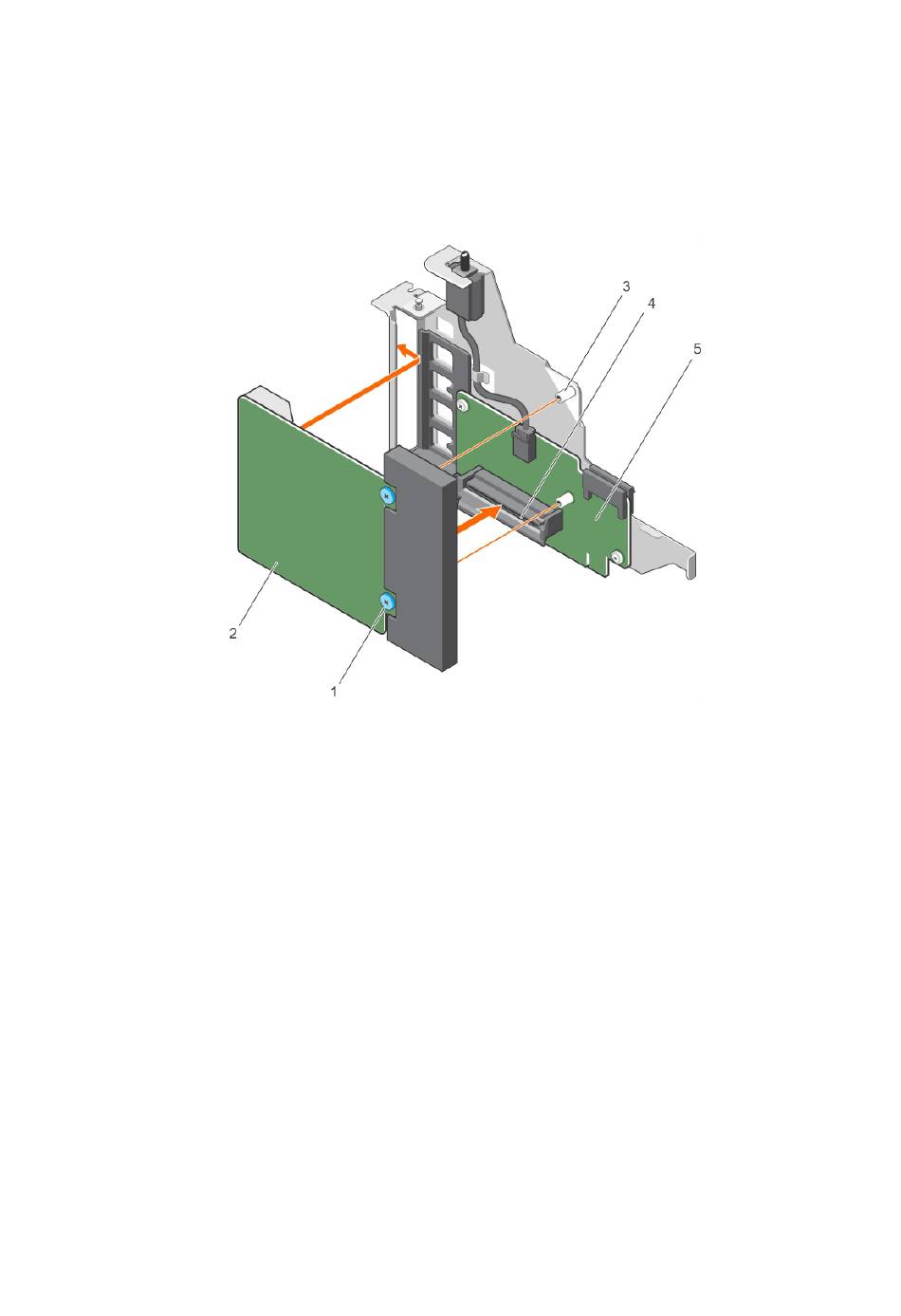

Ilustración 59. Instalación de la tarjeta NDC
1. Tornillo cautivo (2)
3. Orificio para tornillos (2)
5. Soporte vertical de la tarjeta NDC
1. Instale la tarjeta vertical NDC.
2. Siga el procedimiento que se describe en la sección Después de trabajar en el interior del sistema.
Referencias relacionadas
Instrucciones de seguridad
Tareas relacionadas
Antes de manipular el interior del sistema
Instalación de la tarjeta vertical de la tarjeta secundaria de red
Después de manipular el interior del sistema
134 Instalación y extracción de los componentes del sistema
on page 71
on page 72
on page 72
2. NDC
4. Conector del soporte vertical de la tarjeta NDC
on page 130
