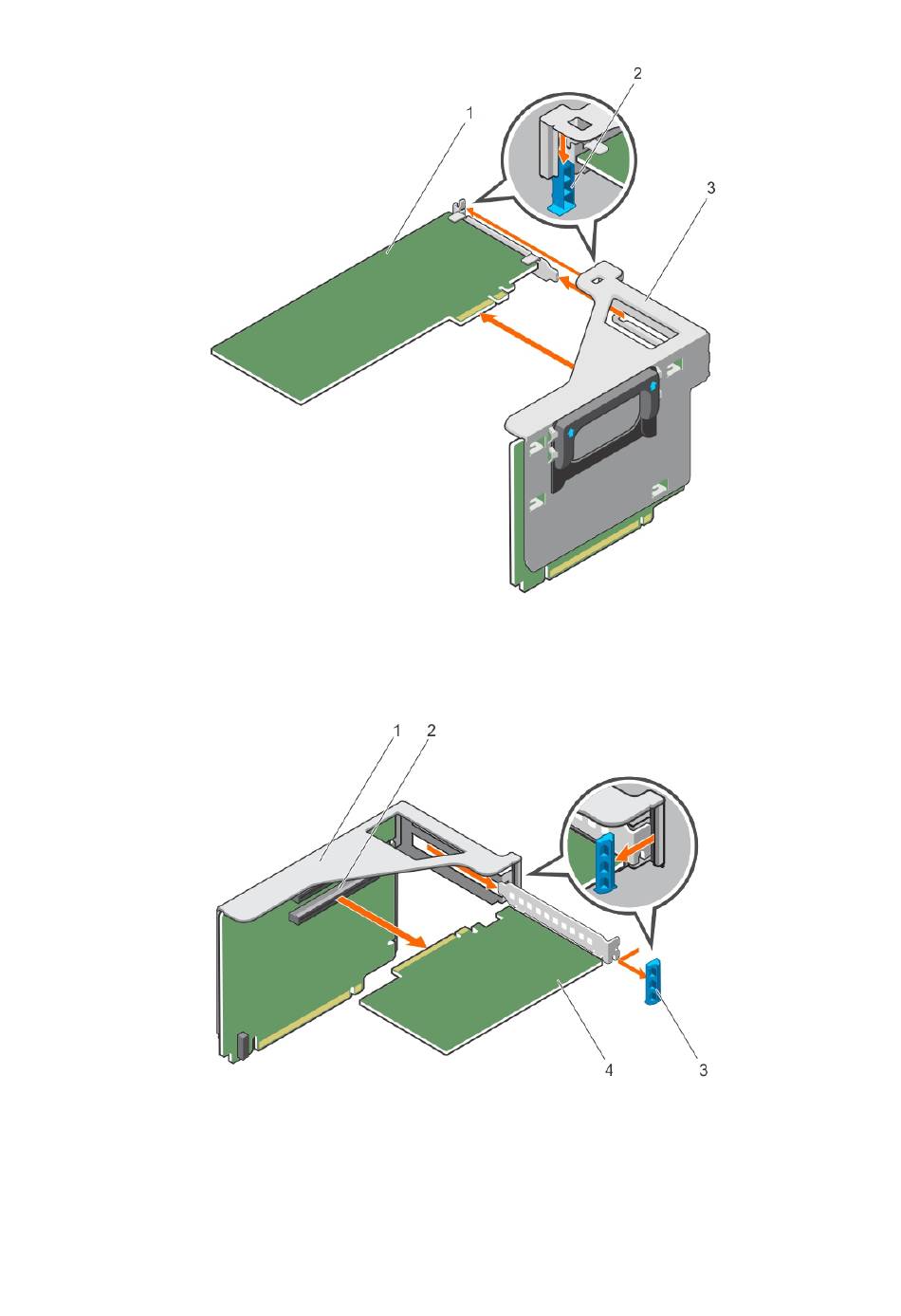

Ilustración 50. Extracción de la tarjeta de expansión (longitud completa) del soporte vertical para la tarjeta de
expansión izquierda
a. Tarjeta de expansión (longitud completa)
b. Pestillo de la tarjeta de expansión
c. Soporte vertical para tarjetas de expansión
Ilustración 51. Extracción de la tarjeta de expansión del soporte vertical para la tarjeta de expansión derecha
1. Soporte vertical para tarjetas de expansión
3. Pestillo de la tarjeta de expansión
1. Instale una tarjeta de expansión en el soporte vertical para tarjetas de expansión.
2. Instale el soporte vertical para tarjetas de expansión.
124 Instalación y extracción de los componentes del sistema
2. Conector para tarjetas de expansión del soporte vertical
4. Tarjeta de expansión
