Porter Cable CPLMC7580V2C Manual De Instrucciones
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Instruction
manual
To learn more about Porter-Cable
visit our website at:
http://www.porter-cable.com
Copyright © 2004 Porter-Cable Corporation
Oil Lube Two Stage
Air Compressor
Please make certain that the person who is
to use this equipment carefully reads and
understands these instructions before
starting operations.
The Model and Serial No. plate is located on the frame.
Record these numbers in the spaces below and retain for
future reference.
®
Model No.
Type
Serial No.
ESPAÑOL: PÁGINA 27
FRANÇAIS: PAGE 53
CPLMC7580V2C
IMPORTANT
Part No. D24225-049-2
Tabla de contenido
Manuales relacionados para Porter Cable CPLMC7580V2C
Resumen de contenidos para Porter Cable CPLMC7580V2C
-
Página 27: Compresor De Aire De Dos Tiempos Al Aceite

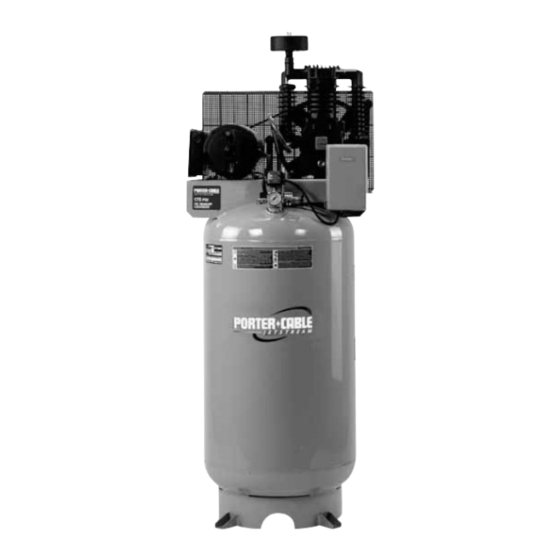

Manual de ENGLISH: PAGE 1 FRANÇAIS: PAGE 53 Instrucciones Compresor de aire de dos tiempos al aceite CPLMC7580V2C IMPORTANTE Asegúrese de que la persona que va a usar esta Para obtener más información herramienta lea cuidadosamente y comprenda sobre Porter-Cable, estas instrucciones antes de empezar a operarla. -
Página 28: Definiciones De Normas De Seguridad
DEFINICIONES DE NORMAS DE SEGURIDAD SEGURIDAD Y PREVENCIÓN DE PROBLEMAS DEL EQUIPO: Para ayudar al reconocimiento de esta información, hemos utilizado los símbolos mostrados abajo. Sírvase leer el manual y prestar atención a dichas secciones. Indica una situación de Indica una situación inminente riesgo, la potencialmente cual, si no es evitada, causará... -
Página 29: Instrucciones Importantes De Seguridad
INSTRUCCIONES IMPORTANTES DE SEGURIDAD GUARDE ESTAS INSTRUCCIONES LA OPERACIÓN O EL MANTENIMIENTO INADECUADOS DE ESTE PRODUCTO PODRÍAN OCASIONAR SERIAS LESIONES Y DAÑOS A LA PROPIEDAD. LEA Y COMPRENDA TODAS ADVERTENCIAS INSTRUCCIONES FUNCIONAMIENTO ANTES DE UTILIZAR ESTE EQUIPO. PELIGRO RIESGO DE EXPLOSIÓN O INCENDIO ¿QUÉ... -
Página 30: Riesgo De Explosión
PELIGRO RIESGO DE EXPLOSIÓN AIR TANK: THE FOLLOWING CONDITIONS COULD LEAD TO A WEAKENING OF THE TANK, AND RESULT IN A VIOLENT TANK EXPLOSION AND COULD CAUSE PROPERTY DAMAGE OR SERIOUS INJURY. ¿QUÉ PUEDE OCURRIR? ¿CÓMO PREVENIRLO? DRENE EL TANQUE DIARIAMENTE O 1. -
Página 31: Riesgo De Descarga Eléctrica
PELIGRO RIESGO DE DESCARGA ELÉCTRICA ¿QUÉ PUEDE OCURRIR? ¿CÓMO PREVENIRLO? NEVER OPERATE THE COMPRESSOR SU COMPRESOR DE AIRE ESTÁ ACCIONADO OUTDOORS WHEN IT IS RAINING OR IN WET POR ELECTRICIDAD. COMO CUALQUIER CONDITIONS. OTRO DISPOSITIVO ELÉCTRICO IMPULSADO ELÉCTRICAMENTE, SI NO SE LO UTILIZA NEVER OPERATE COMPRESSOR WITH ADECUADAMENTE, PODRÍA CAUSARLE PROTECTIVE COVERS REMOVED OR... -
Página 32: Riesgo De Quemaduras
PELIGRO RIESGO DE QUEMADURAS ¿QUÉ PUEDE OCURRIR? ¿CÓMO PREVENIRLO? JAMÁS TOQUE PARTES DE METAL TOCAR EL METAL EXPUESTO TAL COMO EL EXPUESTAS EN EL COMPRESOR DURANTE CABEZAL DEL COMPRESOR O LOS TUBOS O INMEDIATAMENTE DESPUÉS DE LA DE SALIDA DEL ESCAPE, PUEDE OPERACIÓN. -
Página 33: Especificaciones
ESPECIFICACIONES Modelo N° CPLMC7580V2C Potencia Voltaje / Hertz / Fases 240/60/1 Requerimientos mínimos por ramal de circuito 30 Amp *Tipo de fusible Time Delay Capacidad del tanque en galones 80 ASME, Vertical Presión aproximada de conexión 145 PSIG Presión aproximada de desconexión... -
Página 34: Desembalaje
ENSAMBLADO Herramientas necesarias para el ensamble 1 - llave de tubo o de boca de 9/16 pulg (14 mm) 1 - taladro eléctrico Desembalaje Extraiga todo el embalaje. Podrá ser necesario apuntalar o soportar un lado del equipo al extraer la plataforma, porque el compresor de aire tenderá... -
Página 35: Ensamblaje Del Filtro De Air
Ensamblaje del Filtro de air Instalar el codo en la bomba usando los pernos provistos. Ajustar los pernos hasta que estén apretados. Insertar el extremo roscado del ensamblaje del filtro de aire en el codo y ajustarlo hasta que quede apretado. INSTALACIÓN Ubicación del compresor de aire •... -
Página 36: Instrucciones Para Conectar A Tierra
Haga coincidir la alineación de los orificios de la superficie, con el de las patas del compresor de aire. Coloque las (4) arandelas (suministradas) entre el piso y las patas del compresor. Si fuese necesario, pueden colocarse cuñas sólidas entre las arandelas y el piso a fin de distribuir en forma pareja el peso sobre las cuatro patas. -
Página 37: Sistema Típico De Distribución De Aire
• Entierre la cañería por debajo de la línea de congelamiento y evite huecos en los que la condensación se pudiese acumular y congelar. Efectúe pruebas de presión antes de cubrir la cañería, a fin de asegurarse que todas las uniones de la misma se encuentran libres de fugas. -
Página 38: Operación
OPERACIÓN Conozca su compresor de aire LEA ESTE MANUAL DEL PROPIETARIO Y SUS NORMAS DE SEGURIDAD ANTES DE OPERAR LA UNIDAD. Compare las ilustraciones contra su unidad a fin de familiarizarse con la ubicación de los distintos controles y regulaciones. Conserve este manual para referencias futuras. -
Página 39: Cómo Utilizar Su Unidad
Válvula reguladora: Cuando el compresor de aire se Válvula reguladora encuentra funcionando, la válvula reguladora esta "abierta", permitiendo la entrada del aire comprimido al tanque de aire. Cuando el nivel de presión del tanque alcanza el punto de "corte", la válvula reguladora "se cierra", reteniendo la presión del aire dentro del tanque. - Página 40 NOTA: Pérdidas menores pueden causar una carga adicional de trabajo al compresor, dando como resultado su rotura prematura o una performance inadecuada. Verifique la existencia de vibración excesiva. Reajuste o acuñe el pie del compresor, si ello fuera necesario. Luego de 20 minutos, cierre la válvula de asiento. El aire recibido elevará la presión hasta el punto de "presión de corte", y ello hará...
-
Página 41: Mantenimiento
MANTENIMIENTO Responsabilidades del cliente Antes Cada Cada Diariamente Cada Anualme- Cada 8 o luego de cada horas horas horas horas cada uso ● Verifique la válvula de seguridad ● Drenaje del tanque ● Pérdidas de aceite ● Verifique el aceite ●... -
Página 42: Cómo Drenar El Tanque
Cómo drenar el tanque NOTA: La operación del compresor de aire causa condensación que se acumula dentro del tanque de aire. Drene siempre el tanque sobre una superficie lavable o dentro de un contenedor apropiado, con el objeto de prevenir daños o el manchado de superficies. Coloque la palanca On/Auto/Off en la posición "OFF". -
Página 43: Filtro De Aire - Inspección Y Reemplazo
Filtro de Aire - Inspección y reemplazo Superficies calientes. Riesgo de quemaduras. Las cabezas del compresor están expuestas cuando se retira la cubierta del filtro. Deje enfriar al compresor antes de darle servicio. Un filtro de aire sucio no permitirá que el compresor opere a plena capacidad. Mantenga el filtro de aire limpio en todo momento. -
Página 44: Polea Y Volante - Alineación
Polea y volante – Alineación NOTA:Una vez que la polea del motor ha sido movida, punto de su instalación original de fábrica, las ranuras del volante y la polea deben alinearse dentro un rango de variación de 1/16 pulg. (1,6 mm), para prevenir un excesivo desgaste de la correa. El volante del compresor de aire y la polea del motor deben estar en línea (en el mismo plano) dentro de una variación de 1/16 pulg. -
Página 45: Servicio Y Ajustes
SERVICIO Y AJUSTES La unidad cicla automáticamente en cuanto la energía eléctrica es conectada. Al efectuar el mantenimiento, usted quedará expuesto a tensión viva, aire comprimido o partes en movimiento. Debido a tales circunstancias, podrían ocurrirle lesiones personales. Antes de efectuar mantenimiento o reparación alguna, desenchufe el compresor y purgue cualquier presión de aire. - Página 46 Usando un destornillador, empuje con cuidado el disco de la válvula hacia arriba y hacia abajo. NOTA: El disco de la válvula debe moverse libremente hacia arriba y hacia abajo sobre un resorte que detiene el disco de la válvula en la posición cerrada.
- Página 47 ALMACENAJE Antes de guardar su compresor de aire, asegúrese de hacer lo siguiente: Revise la sección "Mantenimiento" de las páginas precedentes y ejecute el mantenimiento programado de acuerdo a la necesidad. Coloque la palanca On/Auto/Off en la posición "OFF". Cierre la válvula de asiento Extraiga la herramienta neumática o el accesorio.
-
Página 48: Guía De Diagnóstico De Problemas
GUÍA DE DIAGNÓSTICO DE PROBLEMAS El desarrollo de reparaciones puede exponer a sitios con corriente viva, partes en movimiento o fuentes de aire comprimido que podrían ocasionar lesiones personales. Antes de intentar reparación alguna, desenchufe el compresor de aire y purgue toda la presión de aire del tanque. - Página 49 PROBLEMA CAUSA CORRECCIÓN Si se trata de una excesiva cantidad Es normal que ocurra algún La lectura de la en la merma de presión cuando se descenso en la presión. presión sobre el agrega el uso de un accesorio, ajuste manómetro el regulador de acuerdo a las regulado (si viene...
- Página 50 PROBLEMA CAUSA CORRECCIÓN Deje enfriar el motor y el El motor no El interruptor de protección des interruptor de sobrecarga se funciona. obrecarga del motor se ha reajustará automáticamente. abierto. El motor arrancará automáticamente La presión del tanque excede cuando la presión del tanque caiga la presión de "corte máximo"...
- Página 51 CORRECCIÓN PROBLEMA CAUSA Golpeteo. Posible defecto en la válvula Opere la válvula de seguridad de seguridad. manualmente tirando de su anillo. Si la válvula aun pierde, deberá ser reemplazada. Posible defecto en la válvula Extraiga y limpie o reemplace. de seguridad. Polea floja.
- Página 52 GARANTÍA LIMITADA PORTER-CABLE CORPORATION garantiza al comprador original que cada compresor de aire y piezas de repuesto están libres de defectos en materiales y mano de obra, y acepta por medio de esta garantía, reparar o reemplazar a partir de la fecha original de compra, cualquier producto defectuoso o parte del mismo de acuerdo a lo siguiente: 5 AÑOS –...
