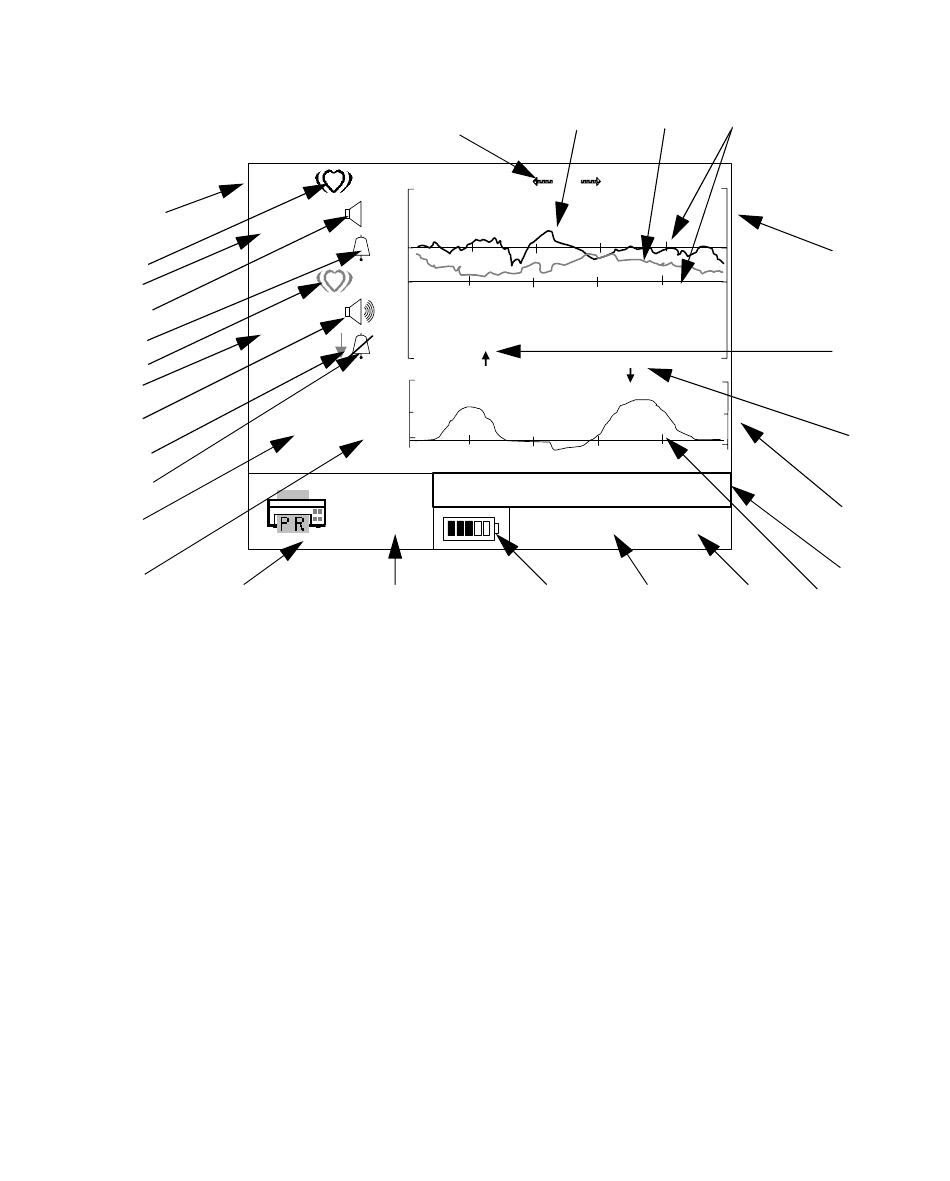

Pantalla de monitorización
1
2
3
4
5
6
7
8
9
10
11
12
1. Indicador del canal de ultrasonidos
2. Icono de la frecuencia cardíaca para Frecuencia
cardíaca fetal 1
3. FCF 1 en US1 (en el cuadro de valores
numéricos de FCF)
4. Indicador de volumen de la amplitud de FCF1
(apagado)
5. Indicador de estado de alarmas para FCF1
(alarma activada)
6. Icono de la frecuencia cardíaca para FCF2
7. Frecuencia cardíaca fetal 2 en US2
8. Indicador de volumen de la amplitud de FCF2
(alto)
9. Indicador de "encendido" de separación de la
desviación de la traza
10. Indicador de estado de alarmas para FCF2
(apagado)
11. Valor de Toco (en el cuadro de valores
numéricos de Toco)
12. Valor de la línea de base de Toco actual
US 1
240
150
150
US 2
110
132
30
TOCO
100
20
(5)
0
3
cm/min
13 14
27 26
JANE DOE 194848
16:34:12 2/14/2001
15
13. Cuadro de Comunicaciones (conectado al
registrador)
14. Velocidad del papel (3 cm/min)
15. Cuadro de estado de la alimentación
(funcionamiento con batería)
16. Hora y....
17. .....fecha (en el cuadro de Fecha/Hora)
18. Referencia de la línea de base de Toco
19. Cuadro de ID de paciente
20. Cuadro de tendencias de Toco
21. Marcador del facultativo
22. Marcador de la paciente
23. Cuadro de tendencia de la frecuencia
cardíaca
24. Cuadrículas de ultrasonidos (normocardia)
25. Tendencia de ultrasonidos para FCF2 (traza
más clara)
26. Tendencia de ultrasonidos para FCF1 (traza
más oscura)
27. Indicador de desplazamiento de tendencias
(activo)
25 24
16 17 18
Referencia Rápida
23
22
21
20
19
3
