4.1.3.4 Potencia frigorífica que debe disiparse (pérdidas)
La potencia frigorífica que debe disiparse puede determinarse del siguiente modo:
● Lectura de las pérdidas con potencia asignada para
frigoríficas que deben disiparse".
● Cálculo con la herramienta de cálculo.

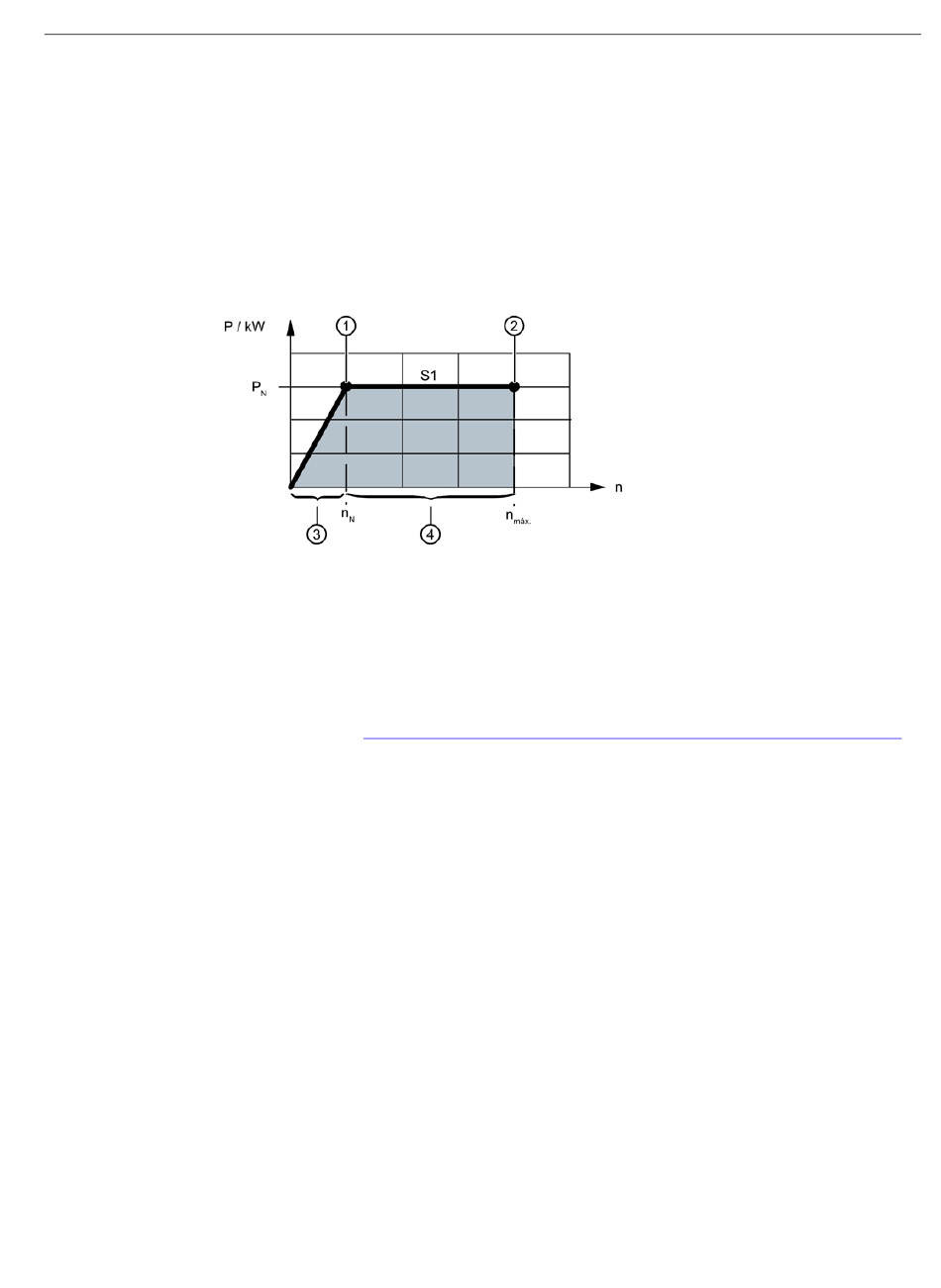

Las pérdidas pueden calcularse para cualquier estado de carga y velocidad de giro
dentro del área marcada del siguiente gráfico. P y n deben encontrarse dentro del
área marcada. Deben cumplirse las condiciones marginales
①
②
③
④
Figura 4-4
Las pérdidas pueden calcularse con el siguiente programa: Herramienta de cálculo de
pérdidas totales (https://support.industry.siemens.com/cs/ww/de/view/109771175)
Los valores intermedios de la potencia frigorífica pueden calcularse de forma lineal
en relación con la velocidad de giro.
La potencia frigorífica que debe disiparse depende de la potencia nominal
motor. Si el motor funciona con menos potencia, la potencia frigorífica que debe
disiparse se reduce de forma más o menos lineal.
Motores síncronos para montaje incorporado SIMOTICS M-1FE1
Manual de configuración, 09/2019, A5E47872980E AA
Potencia frigorífica que debe disiparse a velocidad nominal
Potencia frigorífica que debe disiparse a velocidad máxima
n n P
Para < se aplica: ≤
N
n n n
Para < < se aplica:
N máx
Cálculo de las pérdidas
Componentes del motor, características y opciones
P n n
× /
N V
P P
≤
N
4.1 Componentes del motor
n n
o en la tabla "Potencias
máx N
③ ④
y .
P
del
N
