Conexión eléctrica
8.3 Integración en el sistema
Conexiones eléctricas que debe instalar el fabricante del husillo:
● Conexión de potencia
● Cable de protección interior (protege contra corrientes de choque peligrosas)
● Conexión de los sensores de temperatura Pt1000 a través de 2 cables de conexión
amarillos
● Conexión de encóder
Conexión de los sensores de temperatura Pt1000
Encontrará ejemplos de conexión para las evaluaciones de temperatura en el capítulo
"Conexión de los sensores de temperatura (Página 127)"

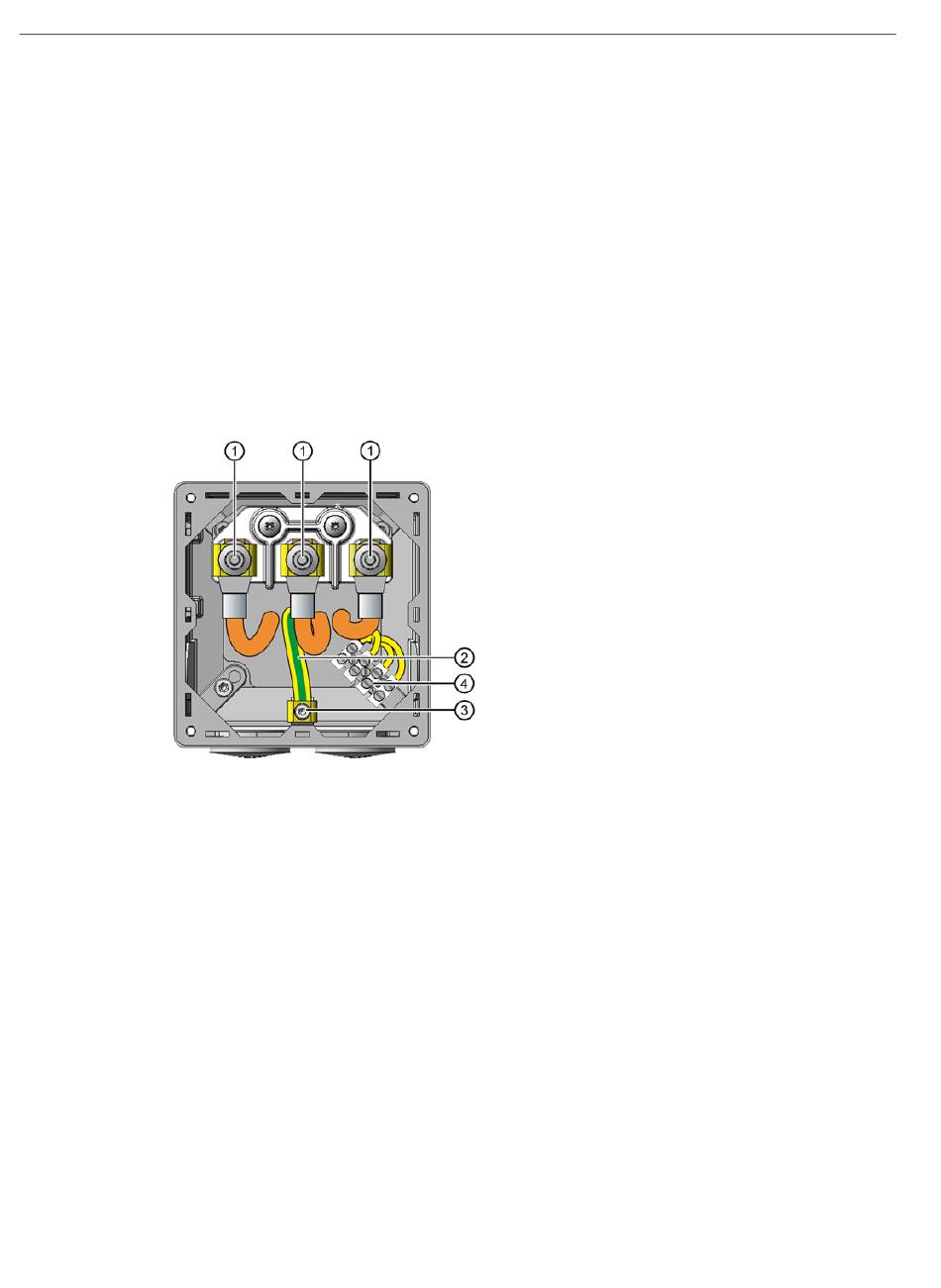

Ejemplo de conexión con caja de bornes
1
2
3
4
Figura 8-2
112
Conexión de potencia U, V, W
Conductor de protección interior
Conexión para conductor de protección interior y exterior
Conexión para sensores de temperatura. La identificación de color para el Pt1000 es ama-
rilla.
Caja de bornes (ejemplo)
Motores síncronos para montaje incorporado SIMOTICS M-1FE1
Manual de configuración, 09/2019, A5E47872980E AA
