Posicione Los Paneles Del Piso - Ubique Las Posiciones De Los Refuerzos; Atornille Las Placas Del Piso Y Fije Los Soportes Del Piso Con Remaches - Neco Control COMMANDER Manual De Montaje

Instalación del Piso Divisor (SÓLO Modelo N° 24108)
NOTA: Pase por alto esta sección si la secadora NO es modelo N° D24108 Y las dos secciones
NO fueron armadas en la fábrica y acarreadas a la obra como una unidad. Todos los otros
modelos tienen tienen el/los piso(s) divisor(es) instalado(s) en la fábrica
Configuraciones de Esquemas de Secadoras
• Coloque las secciones de piso divisor en su posición – orientados de manera que la puerta
divisora esté más cerca de la puerta posterior de acceso a la
• Observe las ubicaciones de los soportes del piso – éstas se encuentran en todas las uniones
entre paneles del piso y por la mitad en los paneles de piso más largos. Se pueden instalar los
refuerzos intermedios de piso antes de posicionar los
7710042
Lámina de Piso 77"
7611170
Lámina de Piso 39"

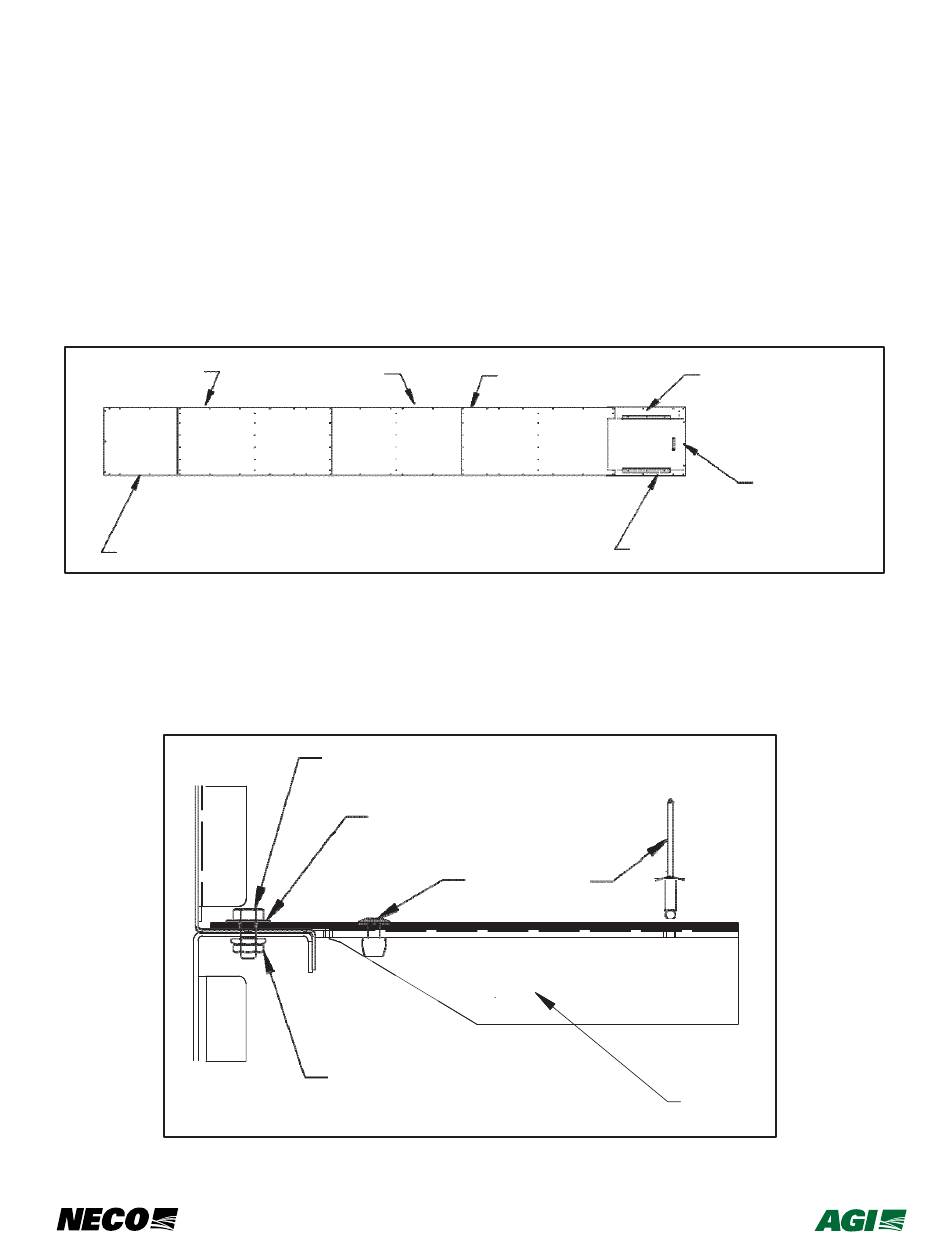

POSICIONE LOS PANELES DEL PISO - UBIQUE LAS POSICIONES DE LOS REFUERZOS

Fije los paneles del piso en los rebordes interiores solapados de los pisos usando elementos
•
de sujeción de 1/4"
• Fije los soportes de piso a los paneles del piso con remaches N°044348, con los remaches
mirando hacia abajo
7710052
Láminas de Piso 68"
.
.
TORNILLO DE 1/4" x 3/4"
ARANDELA PLANA DE 1/4"
TUERCA ASERRADA
CON BRIDA DE 1/4"
ATORNILLE LAS PLACAS DEL PISO Y FIJE LOS
SOPORTES DEL PISO CON REMACHES
06-08-2018
cámara.
paneles.
7710042
Lámina de Piso 77"
REMACHE
DE 3/16"
98
Secadora con COMMANDER – Manual de Instalación
7713396 ES
- Ver APÉNDICE –
044381
Sello Derecho de
Puerta Deslizante
7710165
Puerta Divisora
044382
Sello Izquierdo Puerta Deslizante
REFUERZO
DEL PISO
