Neco Control COMMANDER Manual De Montaje página 92

• Monte la rueda dentada N° 036707 con orificio de 1" en el eje del reductor y la rueda dentada
N° 036495 con orificio de 1-1/4" en el eje de la descarga.
• Monte el eje del sistema tensor en la parte posterior del guardacadena.
• Alinee las ruedas dentadas y pase la cadena a rodillos N° 002116 alrededor de las ruedas
dentadas y conecte el eslabón de conexión de la cadena a rodillos N° 036131.
• Posicione la rueda dentada del sistema tensor contra la cadena para que no quede floja – NO
apriete demasiado.
• Usando TCH de 5/16" x 1", AP y ASB, monte los protectores en las placas posteriores.
• Usando TCR de 1/4" x 3/4", AP y ASB, atornille la tapa del helicoidal transversal a la caja.
036707
036714
036495
002116
Tornillo cabeza
redonda de
1/2" x 2 1/2"
Arandela Plana de 1/2"

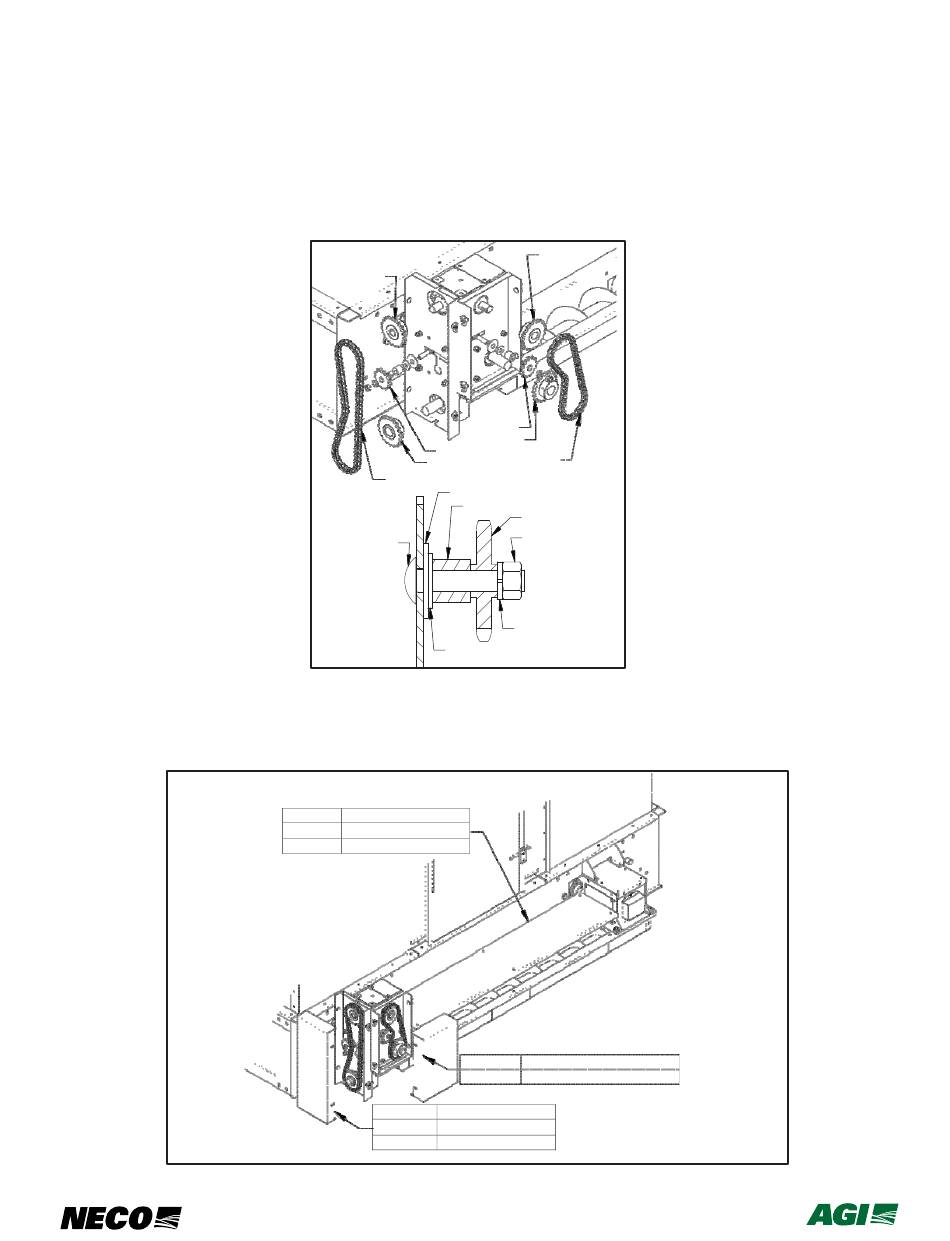

Instale las Ruedas Dentadas y la Cadena
7714226 Standard
7714288 Gran Capacidad
7714340 Ultra Gran Capac.
7714237
7714290
7714335 Ultra Gran Capac.
Fijación de las Tapas
06-08-2018
036707
036714
036495
002116
Arandela Plana 5/8"
035332
036714
Tuerca de 1/2"
Arandela de
Seguridad de 1/2"
7714234 Standard y Gran Capacid.
7714332 Ultra Gran Capacidad
Standard
Gran Capacidad
92
Secadora con COMMANDER – Manual de Instalación
7713396 ES
