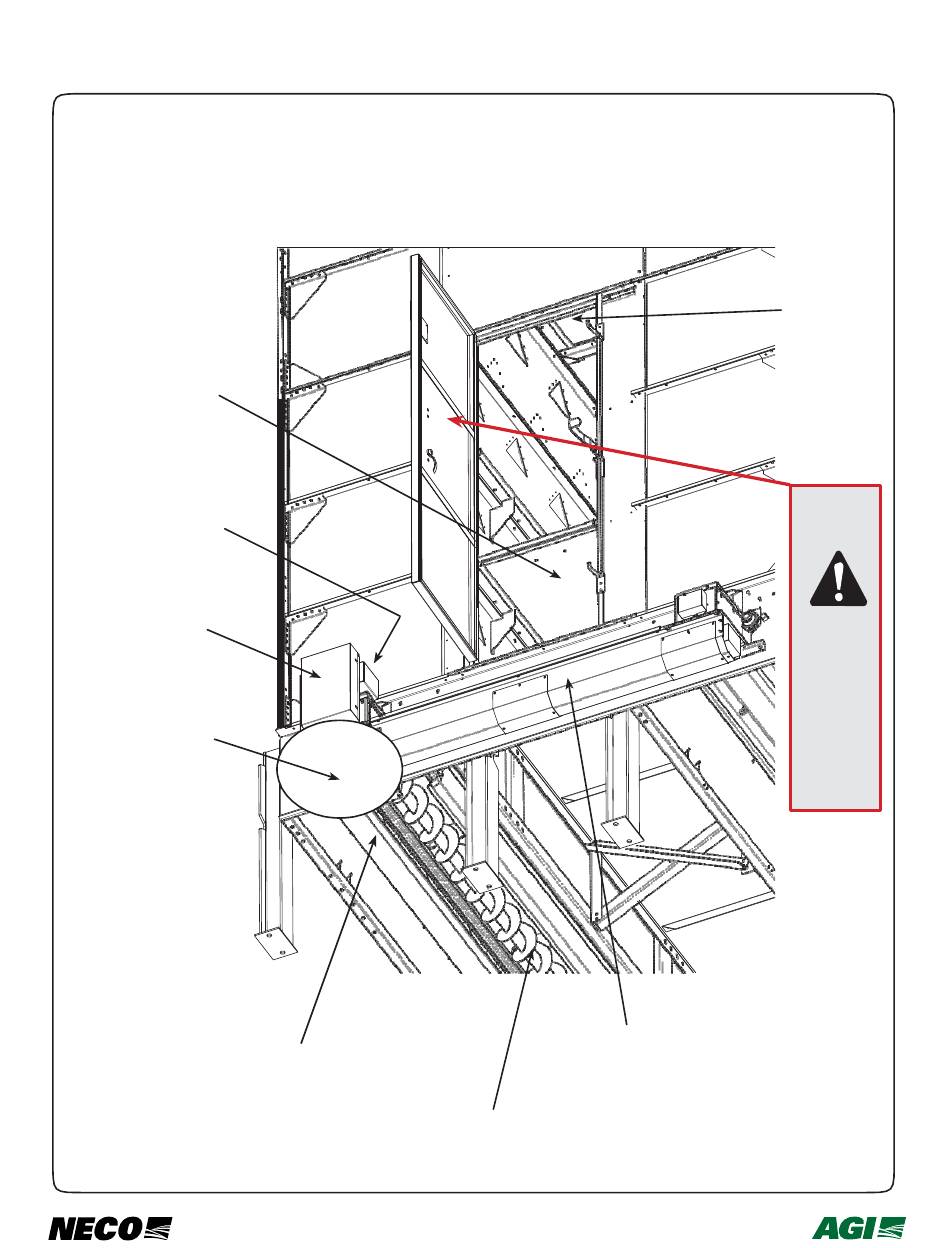

Parte Posterior de la Secadora (desde Abajo)

NOTA: La Puerta de la Cámara de Secado se encuentra en la parte posterior de la secadora y
permite el acceso al área central de la cámara de secado. Cada sección de la secadora POR
ENCIMA DE LA PUERTA DE LA CÁMARA DE SECADO está separada por un Piso Divisor con
una Puerta Divisora para acceso a la cámara de secado. Las Puertas Divisoras siempre deben
estar cerradas durante la operación. Lo(s) Piso(s) de Enfriamiento y Puertas de Enfriamiento
tienen una finalidad totalmente diferente – Ver el Sistema de Enfriamiento del Grano.
PISO(S) DE
ENFRIAMIENTO
(OPCIONAL/ES)
CAJA
REDUCTORA
P/ HELICOIDAL
TRANSVERSAL
POSTERIOR
PROTECTOR
DE LA
CADENA DE
ACCIONAMIENTO
SISTEMA DE
DESCARGA
DEL TIPO CON
COMMANDER
(DIRÍJASE A
CONFIGURACIÓN
FINAL DEL
SISTEMA PARA
VER DETALLES)
PUERTAS DE LIMPIEZA
(SE MUESTRAN ABIERTAS)
HELICOIDALES
DE DESCARGA
06-08-2018
TRANSPORTADOR HELICOIDAL
TRANSVERSAL POSTERIOR
23
Secadora con COMMANDER – Manual de Instalación
7713396 ES
PUERTA
DIVISORA
DESLIZANTE
(UNA POR
PISO
DIVISOR)
PUERTA
CÁMARA
¡NO LA
!
ABRA
CUANDO
ESTÁ EN
USO O
HASTA
QUE SE
ENFRÍE!
