部件的位置及功能

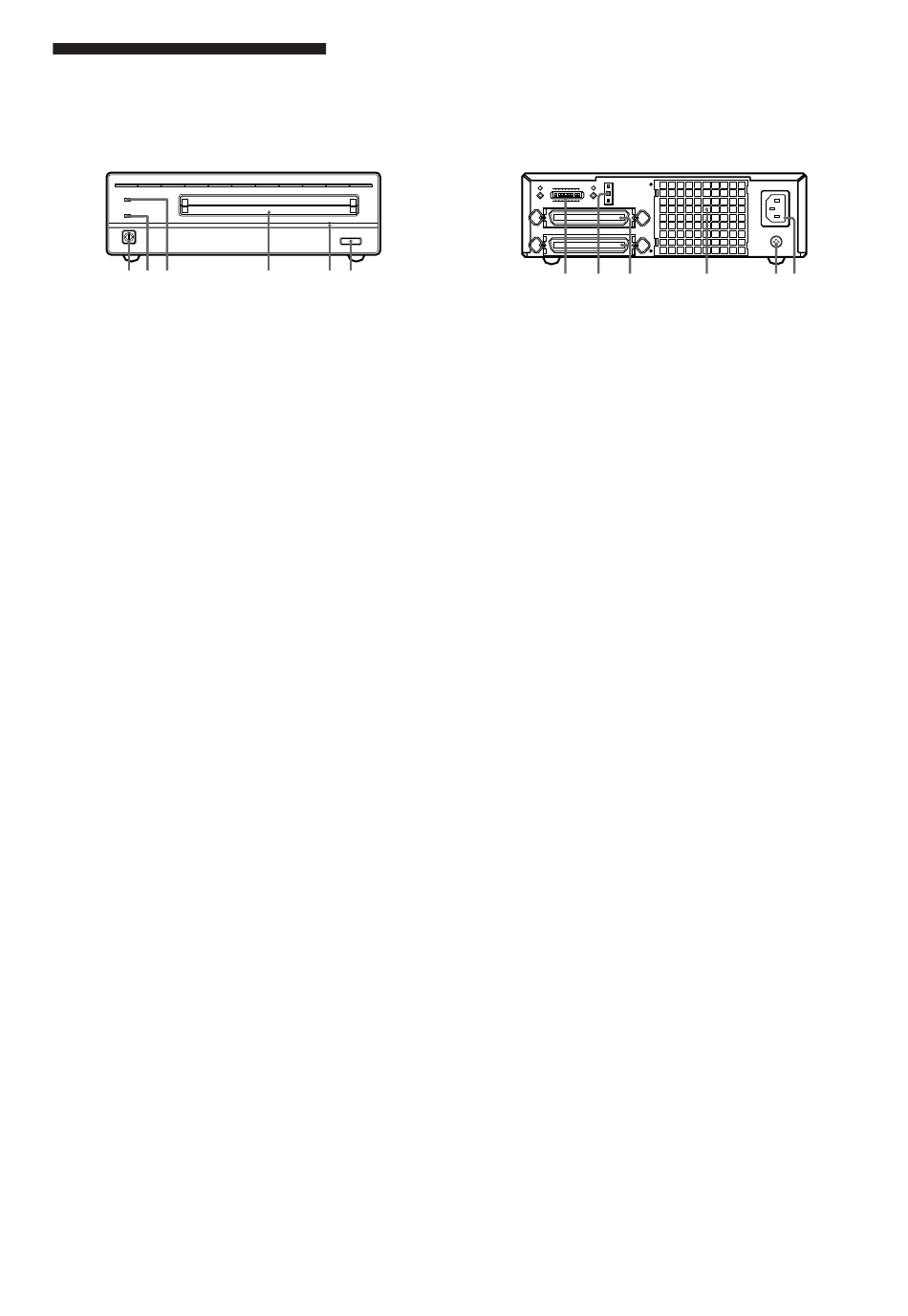

前面板
BUSY
POWER
123
1
電源開關
按下此鍵可以打開及關閉電源。電源鍵處
於壓下位置時為打開，當完全彈起時則為
關閉。
2 電源指示燈
當電源開啟時，綠色燈亮起。
3 運轉指示燈
當插入碟片且存儲裝置處於準備讀取/寫入
狀態時，運轉指示燈顯示綠色。當存儲裝
置正在處理或寫入資料時，運轉指示燈顯
示橘色。若本裝置過熱時，會顯示每隔兩
秒閃爍一次，這與天氣或有沒有碟片正在
處理無關。
4 碟片插槽
將碟片匣插入此插槽，詳細內容請參考第
110頁關於"插入碟片匣"。
5 緊急退片孔
如果碟片匣無法使用退出鍵6退出時，請
關閉電源並將緊急退出工具插入該孔啟動
緊急退出機構，詳細內容請參考第111頁關
於"當碟片無法退出時"。
6 退出鍵
按下此鍵可將碟片匣從存儲裝置中退出，
此按鍵無法使用功能開關或軟體設定禁止
退出。在可以寫入主記憶體狀態下，因主
記憶體裝置內的資料必須先寫入碟片，所
以需要一會兒時間(最多45秒)才能退片。
106
第 1 章 簡介
EJECT
4 5 6
後面板
A B C D E F G H
1
SCSI ID
0
SCSI CONNECTOR
1 2 3
1 功能開關
依據主電腦及使用的軟體可使用此開關設
定存儲裝置的功能，詳細內容請參考第109
頁關於"設定存儲裝置功能"。
2 SCSI ID開關
使用這些開關來設定SCSI ID。按下"-"
鍵來降低ID號數，按下"+"鍵來增加ID號
數，詳細內容請參考第1 0 8 頁關於"設定
SCSI ID"。
3 SCSI連接埠
使用SCSI信號線(另售)連接主電腦及其他
SCSI週邊到這些連接埠。
備註
如果本存儲裝置是SCSI鍊上的最後一個裝
置，請設定功能開關F為"1"來啟動內部
終端器，若不是的話請確認終端器是關閉
的(開關F設定為0)。
4
通風孔
冷卻存儲裝置的空氣是通過此通風孔流入
的，所以請小心不要封閉通風孔或阻塞散
熱。
5
接地端子
將其他裝置的接地點連接到存儲裝置的接
地上。
6
AC電源連接埠鍵
將AC電源線連接到此連接埠。
AC IN
F.GND
4 56
