En este tema, se proporciona información básica y específica sobre los puentes e interruptores. También describe los conectores en las
diversas placas del sistema. Los puentes de la tarjeta madre del sistema ayudan a deshabilitar el sistema y restablecer las contraseñas.
Para instalar los componentes y los cables correctamente, debe conocer los conectores en la tarjeta madre del sistema.
Temas:
•
Conectores de la tarjeta madre
•
Configuración del puente de la tarjeta madre
•
Deshabilitación de una contraseña olvidada
Conectores de la tarjeta madre

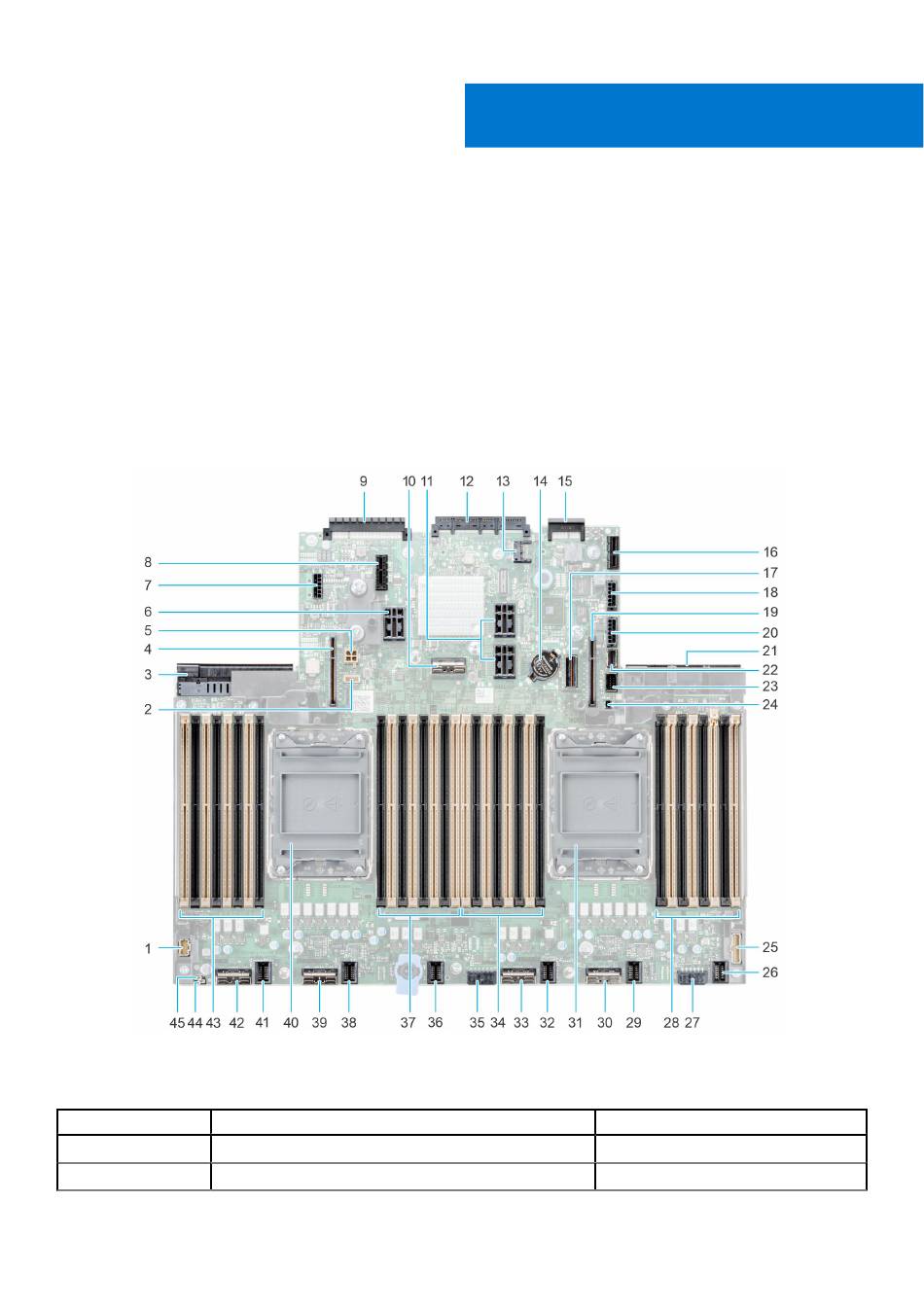

Ilustración 219. Puentes y conectores de la tarjeta madre
Tabla 73. Puentes y conectores de la tarjeta madre
Elemento
Conector
1.
LFT_CP
2.
BAT_SIG
220
Puentes y conectores
Puentes y conectores
Descripción
Conector del panel de control izquierdo
Señal de la batería de NVDIMM
