Puerto serie COM opcional

Extracción del puerto serial de COM
El procedimiento para extraer el puerto serial de COM desde el soporte vertical 3 o 4 es el mismo.
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Extraiga la cubierta para flujo de aire
NOTA: El puerto serial de COM solo se admite en la ranura 4 o en la ranura 8 del soporte vertical para tarjetas de expansión.
Pasos
1. Afloje los tornillos cautivos del sistema.
2. Presione la lengüeta de seguridad azul o el botón azul en el soporte vertical y, mientras sujeta los bordes, levante el soporte vertical de
tarjeta de expansión del conector para soporte vertical de la tarjeta madre.
3. Desconecte el cable del puerto serial de COM del conector en la placa de I/O posterior.

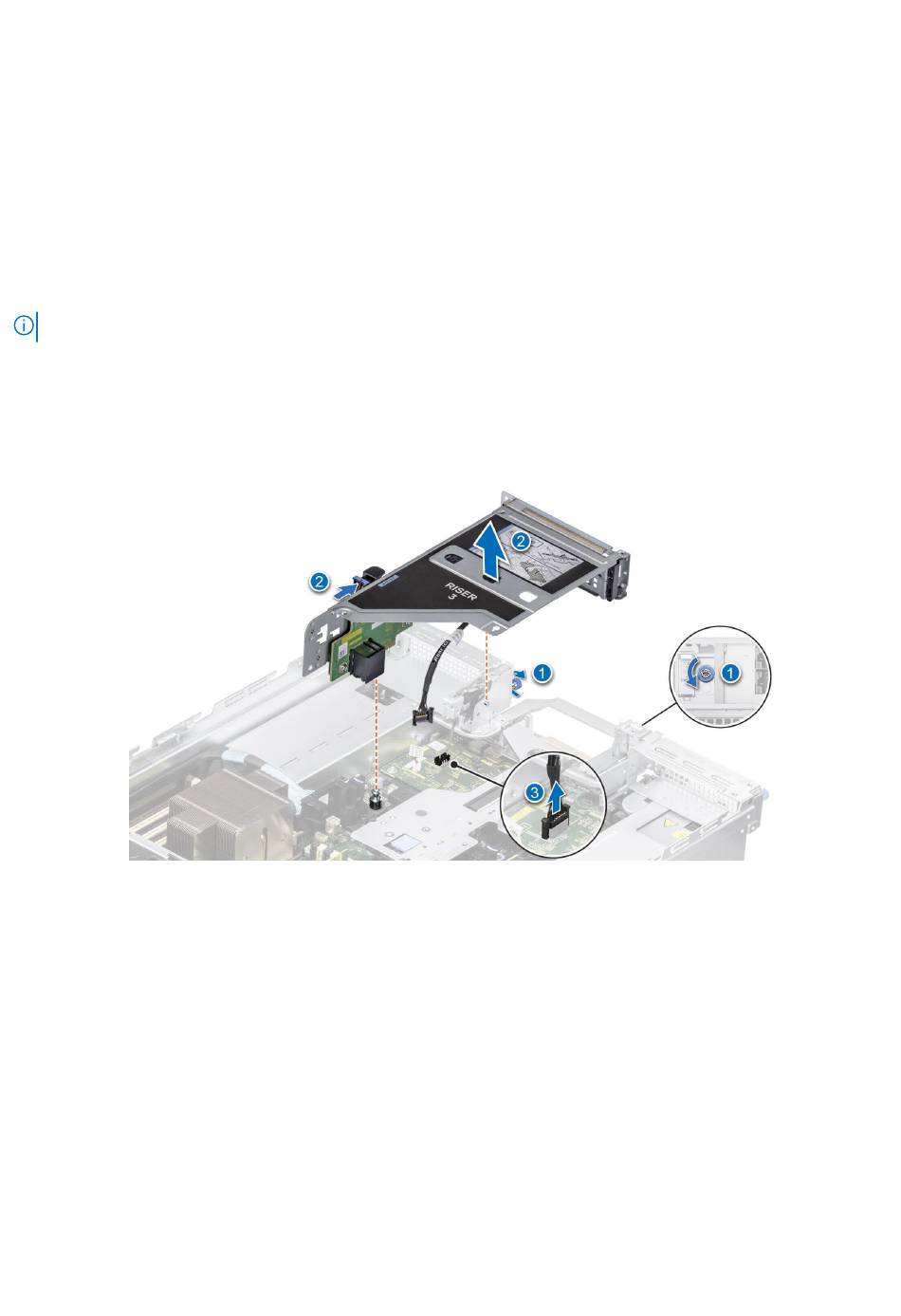

Ilustración 163. Desconexión del puerto serial COM
4. Abra el pestillo en el soporte vertical para tarjetas de expansión y deslice el puerto serie COM fuera del soporte vertical para tarjetas de
expansión.
168 Instalación y extracción de componentes del sistema
Instrucciones de
Antes de trabajar en el interior del
o extraiga la cubierta para flujo de aire de la
seguridad.
sistema.
GPU.
