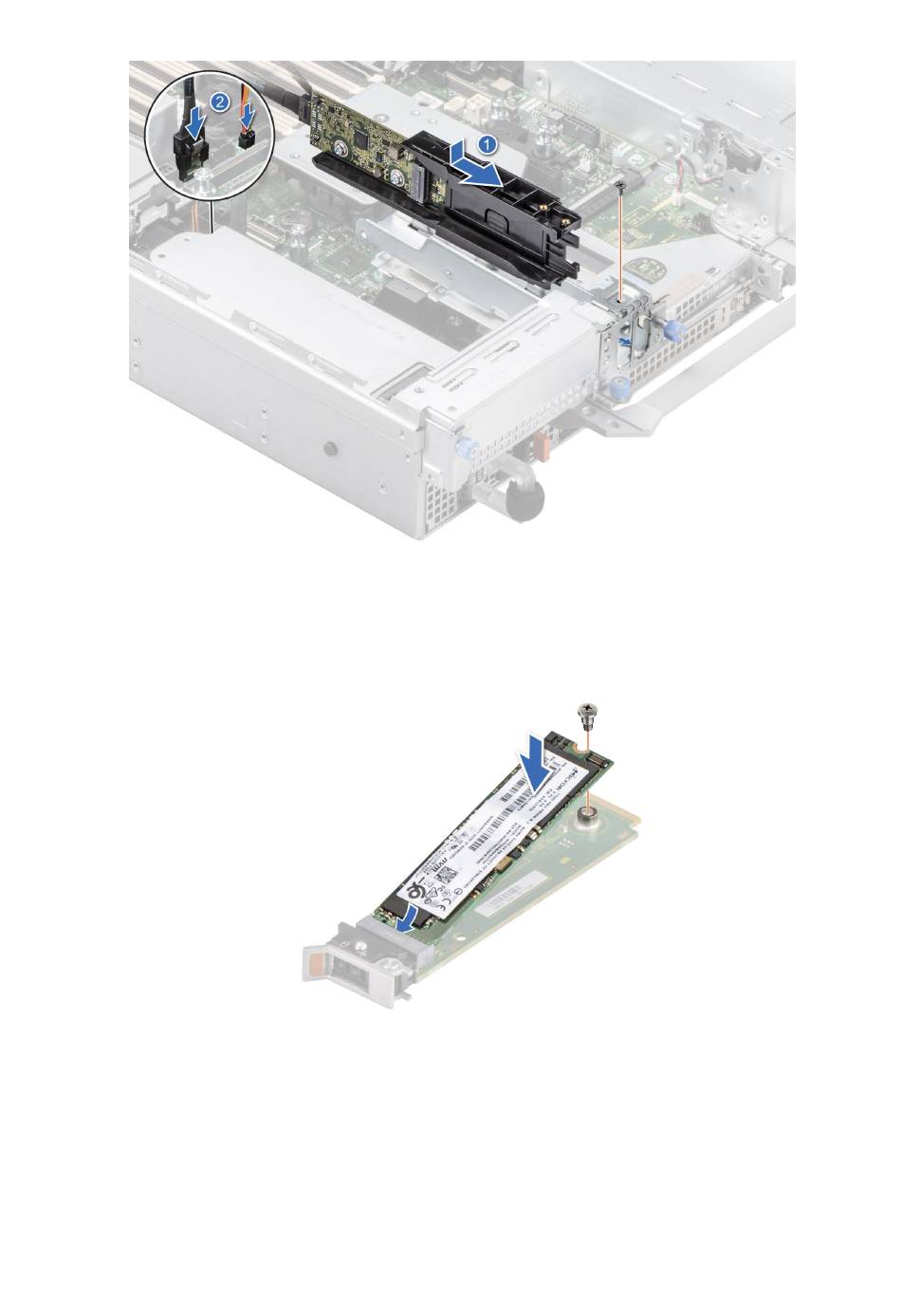

Ilustración 184. Instalación del módulo de Boot Optimized Storage Subsystem S2
6. Alinee la SSD M.2 formando un ángulo con el portaunidades de la tarjeta de Boot Optimized Storage Subsystem S2.
7. Inserte la SSD M.2 hasta que quede firmemente asentada en el portaunidades de la tarjeta de Boot Optimized Storage Subsystem S2.
8. Mediante un destornillador Philips n.° 1, asegure la SSD M.2 en el portatarjetas de Boot Optimized Storage Subsystem S2 con el
tornillo M3 x 0,5 x 4,5 mm.
Ilustración 185. Instalación de la SSD M.2
9. Deslice el soporte de tarjetas de Boot Optimized Storage Subsystem S2 en la ranura del módulo de Boot Optimized Storage
Subsystem S2.
10. Cierre el pestillo de liberación del portaunidades de Boot Optimized Storage Subsystem S2 para bloquear el portaunidades en su lugar.
