4.3.2 Entrada de alarma

Consulte la figura siguiente para obtener más información.
 Conecte a tierra las entradas de alarma, lo cual incluye el tipo de apertura normal y de
cierre normal.
 Conecte en paralelo el extremo COM y el extremo GND del detector de alarma
(proporcionan alimentación externa al detector de alarma).
Conecte a tierra el terminal GND del DVR y del detector de alarma.

Conecte el puerto NC del sensor de alarma a la entrada de alarma del DVR (ALARMA)

Use la misma conexión a tierra que con el DVR en el caso de que use alimentación

externa para el dispositivo de alarma.

4.3.3 Salida de alarma

Proporciona alimentación externa al dispositivo de alarma externo.

Para evitar sobrecarga, lea detenidamente la siguiente tabla de parámetros del relé.

El cable RS485 A/B sirve para conectar al cable A/B del decodificador PTZ.

4.3.4 Parámetros de relé de salida de alarma
NOTA
Consulte el producto actual para informació n del modelo de relé .
Modelo
Material del contracto
Capacidad nominal
del conmutador
Potencia máxima
Clasificación
del conmutador
(carga de la
Tensión máxima
resistancia)
del conmutador
Intensidad máxima
de corriente
El terminal público de la entrada de alarma se activará/desactivará
cundo el dispositivo se encienda/apague.

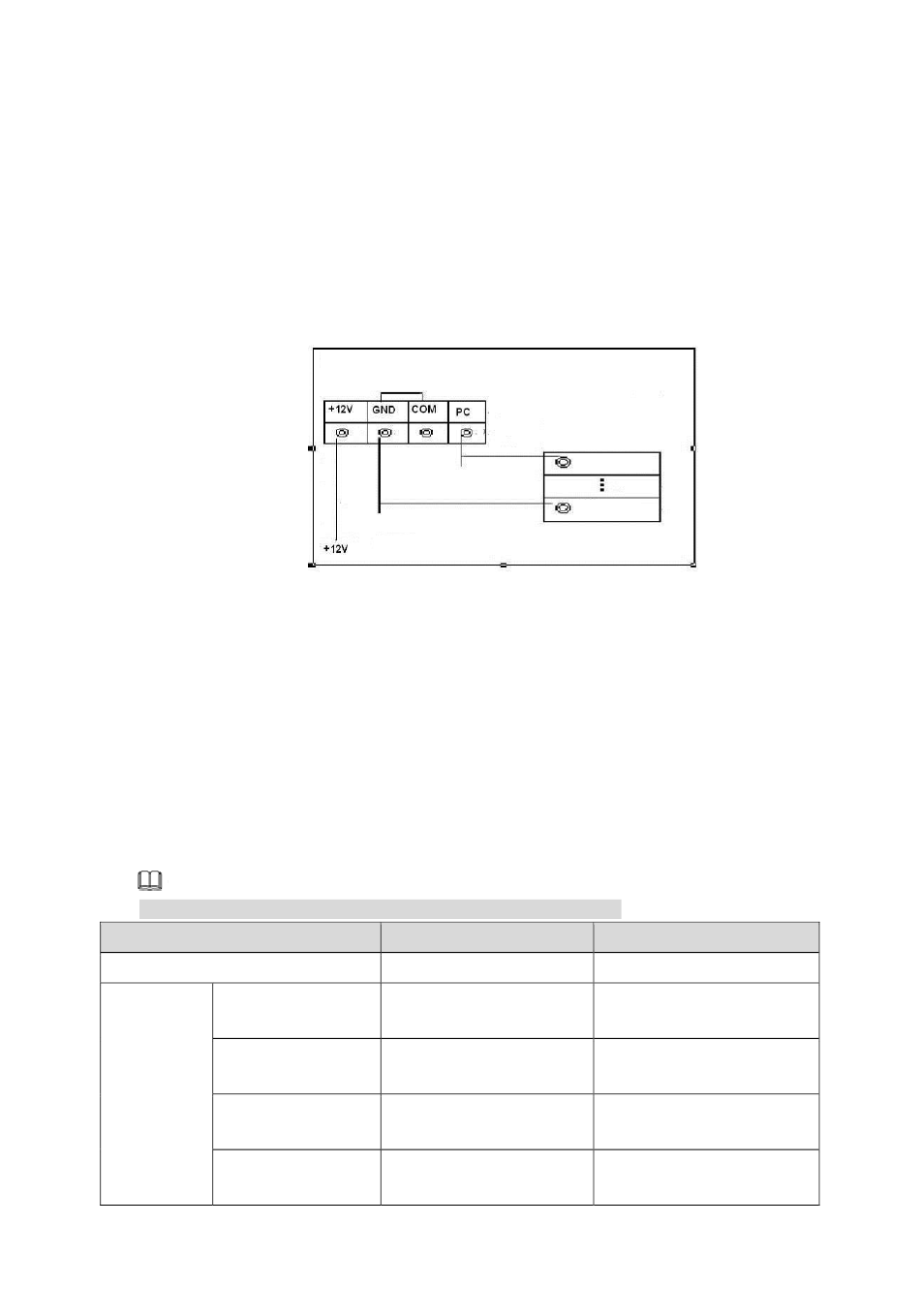

Terminal de conexión del dispositivo de alarma
GND
Figura 4-4
HFD23/005-1ZS
AgNi+ bañado en oro
30 V CC, 1 A/125 V CA,
0,5 A
62,5 VA/30 W
125 V CA/60 V CC
2 A
Terminal de conexión del
dispositivo de alarma
ALARMA
GND
HRB1-S-DC5V
AuAg10/AgNi10/CuNi30
24 V CC, 1 A/125 V CA, 2 A
250 VA/48 W
125 V CA/60 V CC
2 A
Conceptos básicos de conexión 36
