Apéndice 7.3 Método de conexión a tierra a prueba de
 El sistema de monitorización debe disponer de una sólida toma de tierra a prueba de
truenos para garantizar la seguridad del personal y la seguridad del dispositivo.
La resistencia de tierra operativa del sistema de monitorización debe ser inferior a 1Ω.

La conexión a tierra a prueba de truenos debe adoptar el cable de tierra especial desde la

sala de control de monitorización hasta el objeto de tierra. El cable de tierra adopta un
cable o hilo de aislamiento de cobre y su sección de tierra debe ser superior a 20 mm
El cable de tierra del sistema de monitorización no puede cortocircuitarse ni conectarse de

forma mixta con el cable duro de corriente alterna.
Para todos los cables de tierra desde la sala de control al sistema de monitorización o al

cable de tierra de otros dispositivos de monitorización, use el cable suave de resistencia
de cobre. Su sección debe ser superior a 4 mm
El sistema de monitorización habitualmente puede adoptar la conexión a tierra de un

punto.
 Conecte el extremo de tierra del conector de 3 clavijas del sistema de monitorización al
puerto de tierra del sistema (cable de tierra de protección).
Apéndice 7.4 La forma más directa de comprobar el sistema

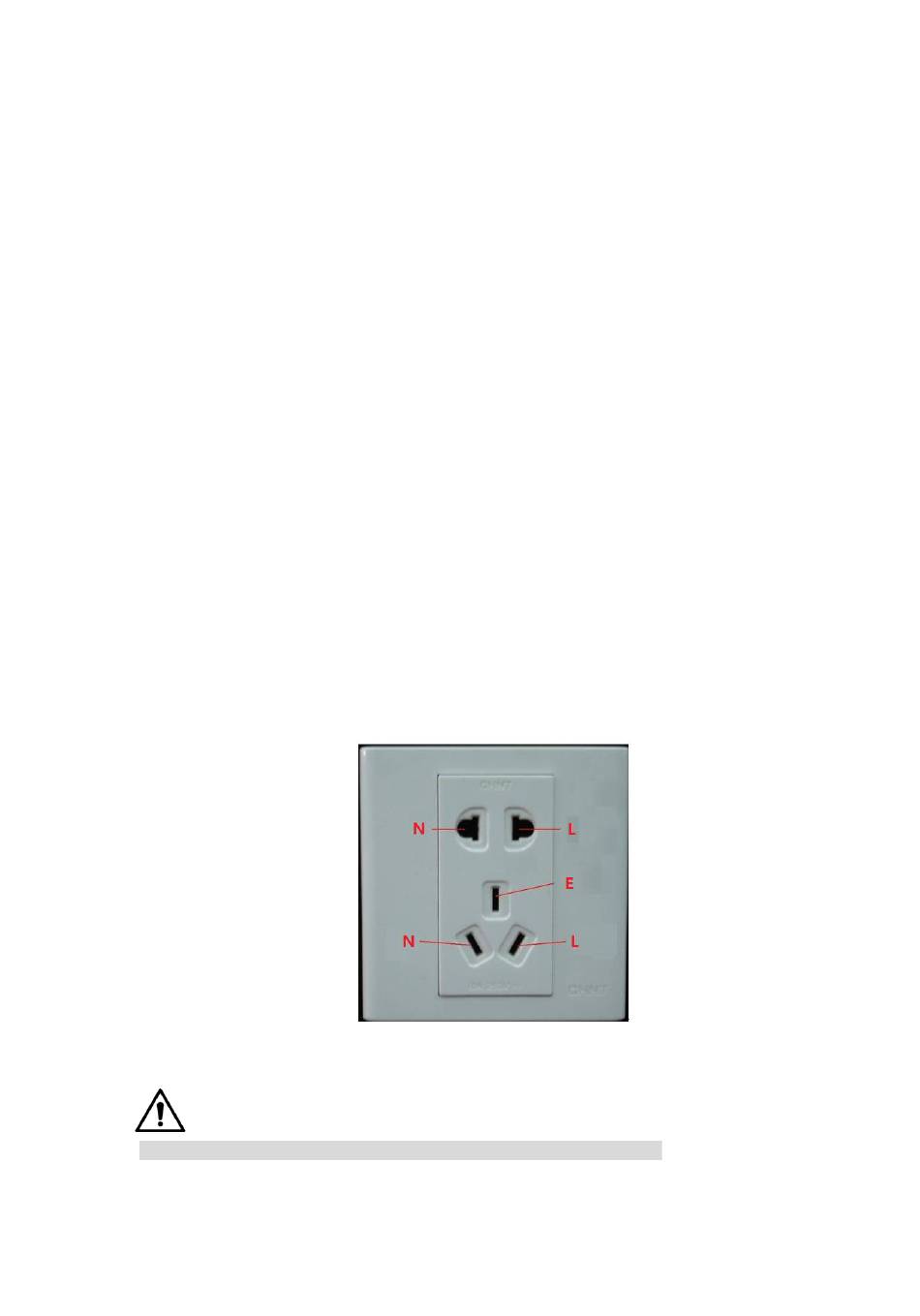

Para una toma de red de CA de 220 V, de arriba a abajo: E (cable de tierra), N (cable neutro),
L (cable vivo). Vea la siguiente figura.
Hay una forma directa de comprobar que estos tres cables de conexión sean estándares
(no es la comprobación precisa).
PRECAUCIÓN
En las siguientes operaciones, el alcance del multí metro está en 750 V.
truenos en el sistema de monitorización
eléctrico con un multí metro digital
