3.2.2 DH-XVR7104E-4KL-X/DH-XVR7108E-4KL-X/DH-XVR7104E-
4KL-B-X/DH-XVR7108E-4KL-B-X
Núm. Nombre del Puerto
Puerto de entrada de
1
ví deo
Puerto de entrada de
2
audio
Puerto de salida de
3
audio
Puerto de
4 comunicación
RS485
5 Puerto HDMI
6 Puerto VGA

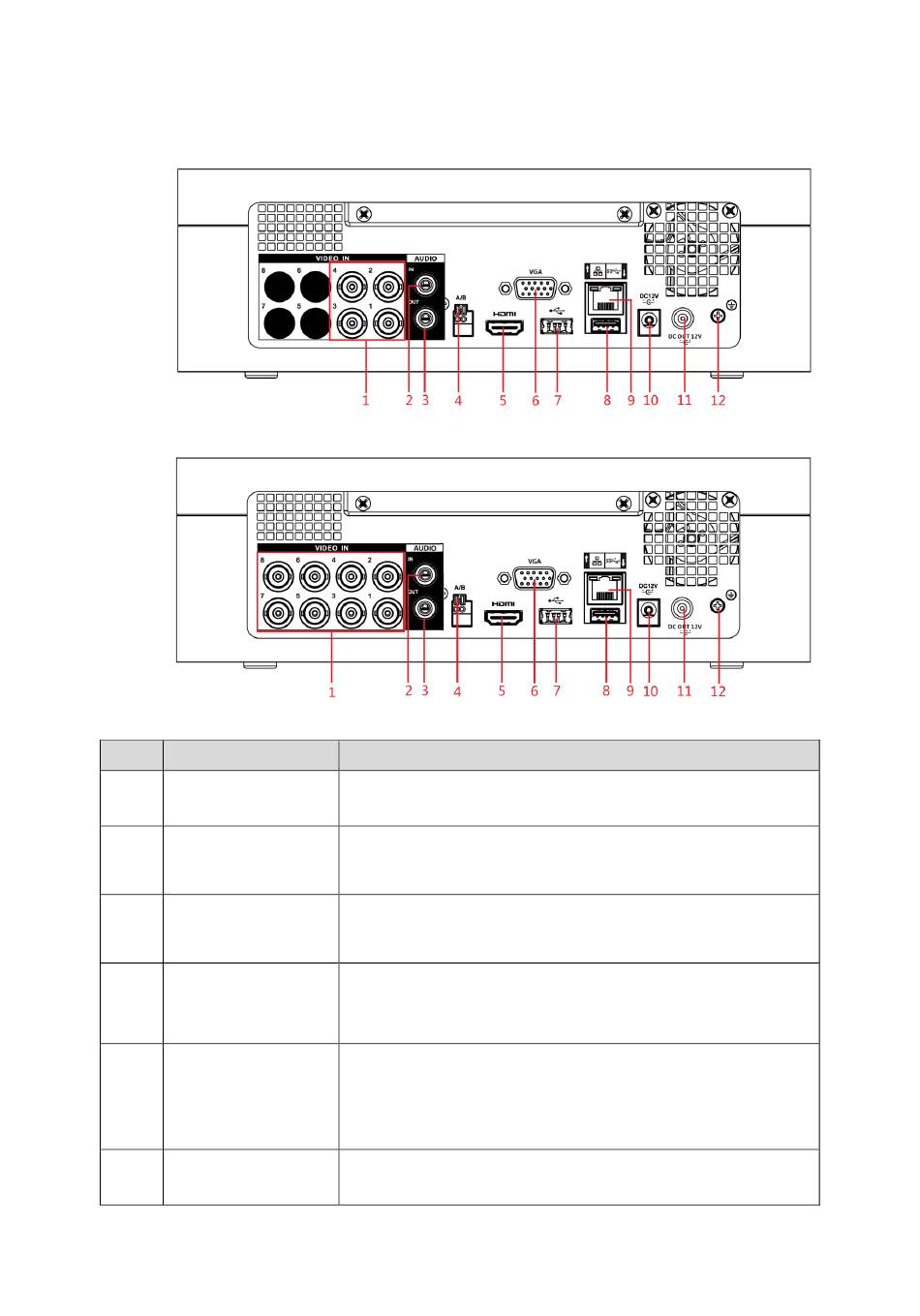

Figura 3-12
Figura 3-13
Función
Para conectar a una cámara analógica para introducir la señal
de ví deo.
Recibe la salida de la señal de audio desde dispositivos como
micrófonos.
Permite la salida de la señal de audio hacia dispositivos tales
como una cadena de sonido.
Permite la conexión a dispositivos de control como domos
PTZ de velocidad. El puerto RS485-A se conecta con el cable
A y el RS485_B se conecta con el cable B.
Puerto de salida de audio y ví deo de alta definición.
El puerto permite la salida de datos de ví deo de alta definición
sin comprimir y de audio multicanal hacia la pantalla
conectada con puerto HDMI.
Permite la salida de datos de ví deo analógico hacia la
pantalla conectada con puerto VGA.
Recorrido detallado 17
